RE 6Pompe à palettes
Vue d’ensemble
- débit élevé, même à proximité du vide limite
- grande compatibilité à la vapeur d'eau grâce à un lest d'air efficace ; le vide limite reste très bon même avec lest d'air
- étanche sous vide sans vanne à l'aspiration
- intervalles de vidange plus longs grâce à un grand volume utile d'huile
- maintenance aisée grâce à la construction télescopique
Vide limite
1 x 10-1 mbar
Vide limite avec lest d'air
6 x 10-1 mbar
Débit maximale 50 Hz
5.7 m3/h
Pompe à palettes en utilisation
Ces puissantes pompes à palettes sont excellentes en terme de compacité et de légèreté. Elles sont idéales pour les utilisations en laboratoire et en production, pour lesquelles sont requis un bon vide limite avec une charge de gaz moyenne. Les pompes à palettes sont utilisable pour des procédés en vide de quelques mbar jusqu'à 10-3 mbar. Les applications typiques sont les lyophilisateurs, la distillation sous vide fin et les étuves à vide.
Données techniques et illustrations
| Débit maximale 50 Hz | 5.7 m3/h | illustration technique |
| Débit maximale 60 Hz | 4.0 cfm | illustration technique |
| Pression partielle finale sans lest d'air en mbars | 1 x 10-1 mbar | |
| Vide limite | 1 x 10-1 mbar / 0.75 x 10-1 torr | |
| Vide limite avec lest d'air | 6 x 10-1 mbar / 4.5 x 10-1 torr | |
| Nombre d'étages | 1 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Compatibilité à la vapeur d'eau en mbar | 40 mbar | |
| Temp. Ambiante, límite inférieure, en service, en °C | 12 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Quantité d'huile min. | 0.36 l | |
| Quantité d'huile max. | 0.93 l | |
| Raccord côté aspiration | Petite bride KF DN 16 | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.18 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 420 mm | |
| Dimensions P en mm | 156 mm | |
| Dimensions H en mm | 240 mm | |
| Poids en kg | 15.7 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe livrée complète, prête à l'emploi, avec charge d'huile et manuel d'utilisation | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![Séparateur de brouillard d'huileFO R 2 / 2.5 / 5 / 6]()
FO R 2/2.5/5/6 Séparateur de brouillad- Taux de séparation très élevé, proche de 100 %
- Récipient de collecte transparent
- Vidange facile de l'huile
![Vanne papillon VS 16, acier inoxydable,à petites brides, KF DN 16]()
VS 16 Vanne de vide- Très bonne conductivité
- Faible dégagement de gaz
- Taux de fuite 1 x 10-6 mbar l/s
![Collier de serrage, aluminium,KF DN 10/16]()
KF DN 10/16 Collier de serrage pour petite bride- Raccord rapide
- Largeur nominale KF DN 10/16 mm
- Matériau Aluminium
![Bague de centrage extérieure, plastique,joint torique en FPM, KF DN 10/16]()
KF DN 10/16 Anneau de centrage universel pour petite bride![Petite bride avec embout crantéDN 16/DN 10, PP]()
KF DN 16 / DN 10 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 16 mm
- Matériau PP
![Tube inox souple, KF DN 16,longueur 1000 mm]()
KF DN 16, 1000 mm Tuyau inox flexible à petites brides- Acier inoxydable
- Largeur nominale KF DN 16 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-9 mbar l/s
![Tuyau à vide DN 10, en caoutchouc,prix p. mètre]()
Cela pourrait également vous convenir
-
![RE 2.5 Pompe à palettes]()

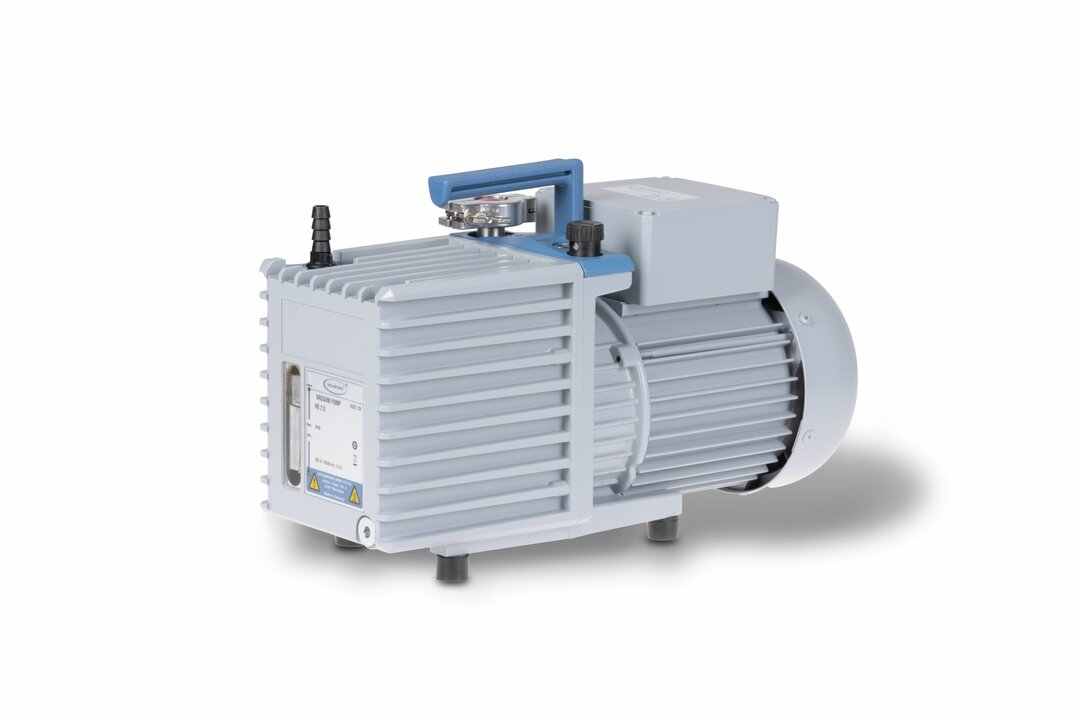

RE 2.5 Pompe à palettes- Vide limite 3 x 10-1 mbar
