RC 6Pompe HYBRID chimie
Vue d’ensemble
- forte diminution du risque de corrosion en travaillant avec des vapeurs agressives
- diminution la consommation d'huile en rallongeant les intervalles de vidange et de maintenance
- solution économique : en pratique un piège à froid devient souvent superflu
- maintenance aisée grâce à la construction télescopique
Vide limite
2 x 10-3 mbar
Vide limite avec lest d'air
1 x 10-2 mbar
Débit maximale 50 Hz
5.9 m3/h
Pompe HYBRID chimie en utilisation
La pompe Hybride Chimie RC 6 est la combinaison d'une pompe à palettes lubrifiées biétagée et d'une pompe à membrane "chimie", optimisée contre la corrosion. La pompe à membrane maintient sous vide en permanence le carter d'huile et permet dans ces conditions de pression et de température d'empêcher la condensation dans les parties lubrifiées d'un grand nombre de vapeurs corrosives.
Données techniques et illustrations
| Débit maximale 50 Hz | 5.9 m3/h | illustration technique |
| Débit maximale 60 Hz | 4.1 cfm | illustration technique |
| Pression partielle finale sans lest d'air en mbars | 4 x 10-4 mbar | |
| Vide limite | 2 x 10-3 mbar / 1.5 x 10-3 torr | |
| Vide limite avec lest d'air | 1 x 10-2 mbar / 0.75 x 10-2 torr | |
| Nombre de cylindres | 2 | |
| Nombre d'étages | 2 + 2 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Compatibilité à la vapeur d'eau en mbar | >> 40 mbar | |
| Temp. Ambiante, límite inférieure, en service, en °C | 12 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Quantité d'huile min. | 0.34 l | |
| Quantité d'huile max. | 0.50 l | |
| Raccord côté aspiration | Petite bride KF DN 16 | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.3 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 526 mm | |
| Dimensions P en mm | 302 mm | |
| Dimensions H en mm | 226 mm | |
| Poids en kg | 25 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe montée, prête à l'emploi après remplissage d'huile (flacon huile 0,5 l livré) avec mode d'emploi | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![Tuyau en PTFE antistatique,KF DN 16/1000 mm]()
KF DN 16, 1000 mm Tuyau PTFE (antistatique) à petites brides- PTFE (antistatique) / acier inoxydable
- Largeur nominale KF DN 16 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
![Tube inox souple, KF DN 16,longueur 1000 mm]()
KF DN 16, 1000 mm Tuyau inox flexible à petites brides- Acier inoxydable
- Largeur nominale KF DN 16 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-9 mbar l/s
![Elément filtrant d'échappement céramiquepour RC]()
RC- Matériau Céramique
![VACUU·SELECT ensemble pour régulation de vide finavec VACUU·VIEW extended pour petite bride DN 16,avec électrovanne de régulation VV-B 15C, Té,embout cranté DN 10 et autres composants deconnexion DN 16, 100-230V / 50-60Hz,]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Kit de régulation du vide fin- Régulation jusqu'à 10-3 mbar
- Détection automatique du point d’ébullition
- Processus sous vide prédéfinis
![VACUU·SELECT ensemble pour régulation de vide finavec capteur Pirani pour petite bride DN 16, avecélectrovanne de régulation VV-B 15C, Té, emboutcranté DN 10 et autres composants de connexion DN 16,100-230V / 50-60Hz, pris]()
VACUU·SELECT + VSP 3000, KF DN 16 Kit de régulation du vide fin- Régulation jusqu'à 10-3 mbar
- Détection automatique du point d’ébullition
- Processus sous vide prédéfinis
![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
DN 8 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 8 mm
- Au mètre

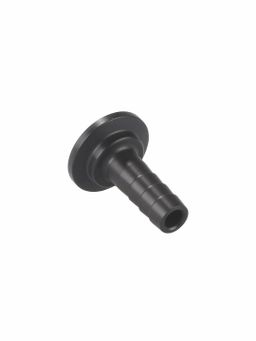

![Petite bride avec embout crantéDN 16/DN 10, PP]()
Cela pourrait également vous convenir
Exemples d'application
Evaporateurs concentrateurs
Dessiccation (Schlenk line)
Distillation à vide poussé
Lyophilisation
