VACUU·PURE 10CPompe à vis
Vue d’ensemble
- Gamme de vide 10-3 mbar
- 100% sans huile
- résistance chimique
- Sans pièces d‘usure
Vide limite
5 x 10-3 mbar
Débit maximale 50 Hz
9 m3/h
Pompe à vis en utilisation
La pompe à vis sans eau VACUU·PURE® 10C offre les avantages de notre technologie de vide sans huile et résistante aux produits chimiques dans la plage de 10-3 mbar. Cette nouvelle pompe à vide réunit trois avantages essentiels pour l'utilisateur : 100 % sans huile, résistance aux produits chimiques, aucune pièce d'usure. VACUU·PURE 10C est la pompe idéale pour des process propres et l'obtention de produits purs. Cette pompe à vis est spécialement conçue pour les process dans la plage de pression allant jusqu'à 10-3 mbar, mais elle peut aussi être utilisée sans problème pour des pressions de fonctionnement supérieures à 1 mbar. En outre, sa grande résistance aux produits chimiques autorise le pompage sans risque de vapeurs et de gaz corrosifs. L'utilisation d'un piège à froid n'est plus indispensable pour la plupart des applications. Grâce à sa résistance élevée aux condensats due à sa structure, aucun lest d'air n'est nécessaire, même en cas de formation de vapeur importante. Le mode Régénération intégré permet un séchage rapide de la pompe à la fin du process, de façon à augmenter le débit d'échatillons traités que le débit des échantillons peut être nettement augmenté par rapport aux autres technologies de pompe.
Données techniques et illustrations
| Débit maximale 50 Hz | 9 m3/h | illustration technique |
| Vide limite | 5 x 10-3 mbar / 3.8 x 10-3 torr (à une pression ambiante de 1013 mbar) | |
| Type d'affichage / de contrôleur de vide | sans contrôleur | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 15 mbar au-dessus de la pression atmosphérique bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | Petite bride KF DN 25 | |
| Puissance nominale en kW | 0.7 kW | |
| Classe de protection IP selon IEC 60529 | IP 20 | |
| Dimensions L en mm | 507 mm | |
| Dimensions P en mm | 269 mm | |
| Dimensions H en mm | 413 mm | |
| Poids en kg | 21.5 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe compète, prète à l'emploi avec petites brides KF DN25 (2 joints de centrage et 2 colliers de serrage inclus), et manuel d'utilisation. Pour connection par embout cranté, raccords à bride KF compatible disponibles à la commande. | |
| Tension nominale plage 1 | 100-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz | |
| Interface | VACUU·BUS: Modbus RTU |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
Téléchargements
Accessoires
-
![Kit AK + coude pour VACUU∙PURE 10Cpour l'insonorisation à la sortieavec séparateur de condensat KF DN 25,coude KF DN 25/SLW 19, tuyau d‘échappement ID 19 (3m)et collier de serrage]()

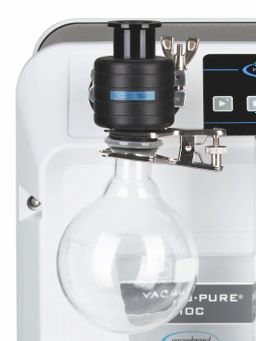

VACUU·PURE AK + Winkel Paquet AK + coude pour VACUU∙PURE 10C![Séparateur à l’aspiration AK avec flacon rondde 500 ml, avec raccord KF DN 25, pour VACUU·PURE]()
AK 500 / KF DN 25 VACUU·PURE Lot de rattrapage séparateur à l'aspiration AK avec ballon rond 500 ml, raccord KF DN 25 et raccord cannelé 15 mm, Taux de fuite 10^-4 mbar l/s- Compact & étanche aux fuites
- Bonne valeur de conductance
- Vidange facile des condensats

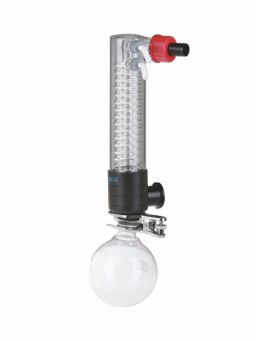

![Condenseur de vapeur EK 600 avec flacon rond 500 ml,avec KF DN 25, pour VACUU·PURE]()
EK 600 Kit groupe de pompage (sans pompe)- Pour VACUU·PURE®
- Entrée petite bride Petite bride KF DN 25
- Sortie de l'arbre à tuyaux DN 19 mm
![Shuttle VACUU·PURE, mini-chariot pour VACUU·PURE]()

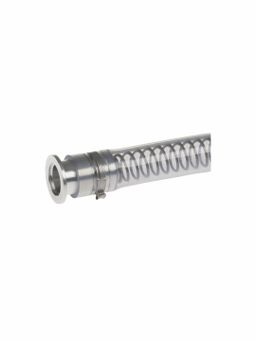

VACUU·PURE shuttle Mini-chariot![Tuyau en PVC avec spirale,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau à vide PVC avec armature spiralée intérieure, à petites brides- PVC avec armature en spirale inox
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s

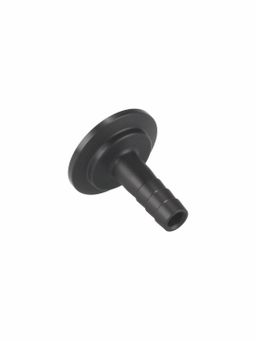

![Petite bride avec embout crantéKF DN 25/SW10, PP]()
KF DN 25 / DN 10 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 25 mm
- Matériau PP

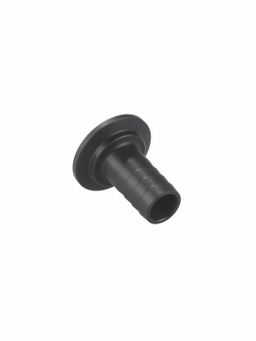

![Petite bride avec embout crantéDN 25/SW15, PP]()
KF DN 25 / DN 15 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 25 mm
- Matériau PP
![Coude 90 degrés avec petite bride KF DN 25 etraccord tuyau pour tuyau 19 mm i.d., PP]()
KF DN 25 / SLW 19 Coude DN25/SLW19 pour VACUU-PURE![Module I/O digital VACUU·BUS,avec 2 m câble VACUU·BUS]()
VACUU·BUS® Module numérique I/O VACUU·BUS®![Flexible d'échappement PVC 26/19 mm (longueur en mètre)]()
PVC, 26/19 mm, {179} mm Flexible d'échappement- Au mètre
- Largeur nominale {178} mm | longueur {179} mm
Cela pourrait également vous convenir
Exemples d'application
Vide primaire pour pompe turbomoléculaire
Vide sans huile pour réacteurs et applications de synthèse
Dessiccation (Schlenk line)
Étuves
Distillation à vide poussé
Lyophilisation
