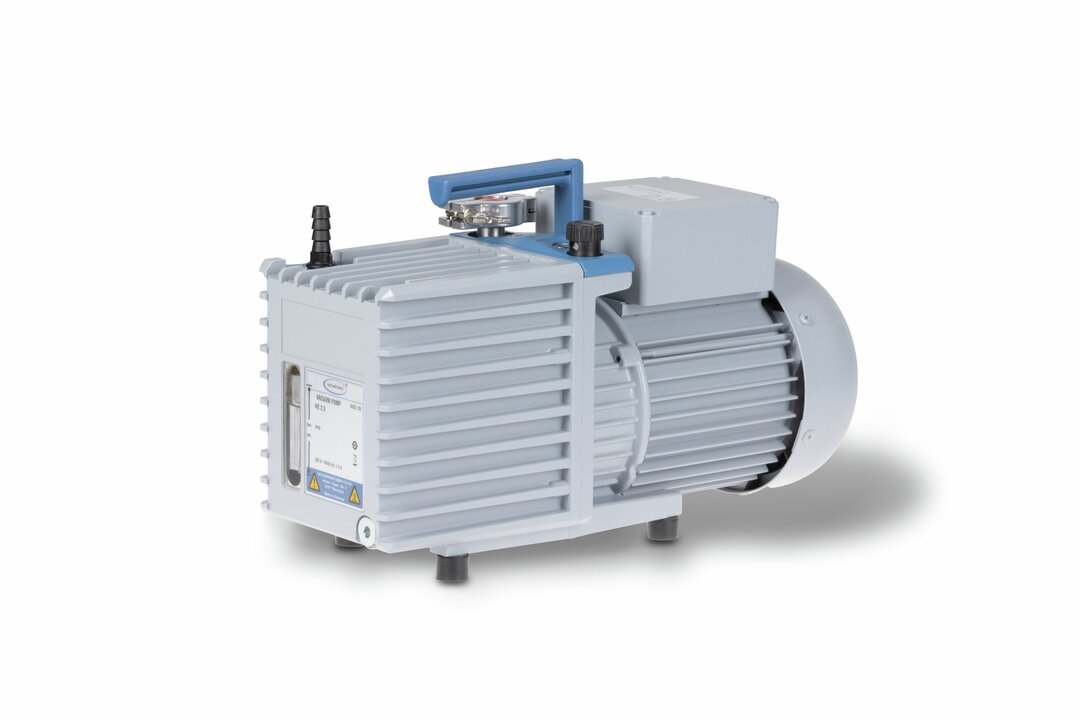

RE 2.5Pompe à palettes
Vue d’ensemble
- débit élevé, même à proximité du vide limite
- le vide limite reste très bon même avec lest d'air
- étanche sous vide sans vanne à l'aspiration
- intervalles de vidange plus longs grâce à un grand volume utile d'huile
- maintenance aisée grâce à la construction télescopique
Vide limite
3 x 10-1 mbar
Vide limite avec lest d'air
8 x 10-1 mbar
Débit maximale 50 Hz
2.3 m3/h
Pompe à palettes en utilisation
Les pompes à palettes monoétagées RE 2,5 et biétagées RZ 2,5 sont puissantes, compactes et légères. Elles sont idéales pour les utilisations en laboratoire et en production, pour lesquelles sont requis un bon vide limite avec une charge de gaz moyenne. Les applications typiques sont les lyophilisateurs, les distillations sous vide fin et l'évacuation de faibles volumes comme les sondes Röntgen µfocus ou le rinçage pour le remplissage de gaz propres.
Données techniques et illustrations
| Débit maximale 50 Hz | 2.3 m3/h | illustration technique |
| Débit maximale 60 Hz | 1.65 cfm | illustration technique |
| Pression partielle finale sans lest d'air en mbars | 3 x 10-1 mbar | |
| Vide limite | 3 x 10-1 mbar / 2.3 x 10-1 torr | |
| Vide limite avec lest d'air | 8 x 10-1 mbar / 6 x 10-1 torr | |
| Nombre d'étages | 1 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 12 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Quantité d'huile min. | 0.40 l | |
| Quantité d'huile max. | 1.00 l | |
| Raccord côté aspiration | Petite bride KF DN 16 | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.1 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 390 mm | |
| Dimensions P en mm | 156 mm | |
| Dimensions H en mm | 240 mm | |
| Poids en kg | 12.8 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 48 dBA | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe livrée complète, prête à l'emploi, avec charge d'huile et manuel d'utilisation | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![Tube inox souple, KF DN 16,longueur 1000 mm]()
KF DN 16, 1000 mm Tuyau inox flexible à petites brides- Acier inoxydable
- Largeur nominale KF DN 16 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-9 mbar l/s
![Séparateur AK pour RE/RZ 5 et RE/RZ 6 et RE/RZ 2.5]()
AK for RE/RZ 5/6/2.5 Séparateur- Compact & étanche aux fuites
- Bonne valeur de conductance
- Vidange facile des condensats
![Séparateur de brouillard d'huileFO R 2 / 2.5 / 5 / 6]()
FO R 2/2.5/5/6 Séparateur de brouillad- Taux de séparation très élevé, proche de 100 %
- Récipient de collecte transparent
- Vidange facile de l'huile
![VACUU·SELECT ensemble pour régulation de vide finavec VACUU·VIEW extended pour petite bride DN 16,avec électrovanne de régulation VV-B 15C, Té,embout cranté DN 10 et autres composants deconnexion DN 16, 100-230V / 50-60Hz,]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Kit de régulation du vide fin- Régulation jusqu'à 10-3 mbar
- Détection automatique du point d’ébullition
- Processus sous vide prédéfinis
![VACUU·SELECT ensemble pour régulation de vide finavec capteur Pirani pour petite bride DN 16, avecélectrovanne de régulation VV-B 15C, Té, emboutcranté DN 10 et autres composants de connexion DN 16,100-230V / 50-60Hz, pris]()
VACUU·SELECT + VSP 3000, KF DN 16 Kit de régulation du vide fin- Régulation jusqu'à 10-3 mbar
- Détection automatique du point d’ébullition
- Processus sous vide prédéfinis
![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
DN 8 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 8 mm
- Au mètre
![Petite bride avec embout crantéDN 16/DN 10, PP]()
Cela pourrait également vous convenir
-

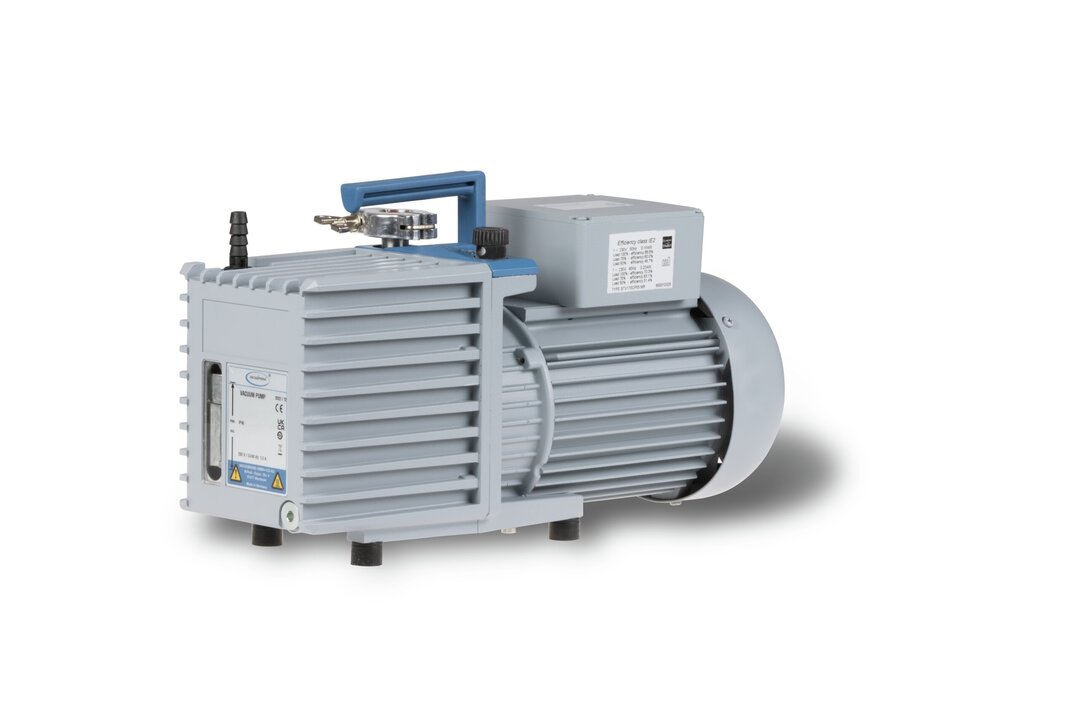

![RE 6 Pompe à palettes]()
