VACUU·PURE 10Pompe à vis
Vue d’ensemble
- Gamme de vide 10-3 mbar
- 100% sans huile
- Sans abrasion
- Sans pièces d‘usure
Vide limite
5 x 10-3 mbar
Débit maximale 50 Hz
10 m3/h
Pompe à vis en utilisation
La pompe à vis sans eau VACUU·PURE® 10 offre les avantages de notre technologie de vide sans huile dans la plage de 10-3 mbar. Cette nouvelle pompe à vide réunit trois avantages essentiels pour l'utilisateur : 100 % sans huile, aucun débris d'abrasion, aucune pièce d'usure. VACUU·PURE 10 est la pompe idéale pour des process propres, qui nécessitent un vide sans eau ni hydrocarbures. Les broches de la pompe à vis fonctionnent sans contact, donc sans frottement ni usure. VACUU·PURE est spécialement conçue pour les process dans la plage de pression allant jusqu'à 10-3 mbar, mais elle peut aussi être utilisée à des pressions supérieures pour des périodes prolongées. Il est ainsi possible de vider des installations de grande taille à des pressions allant de la pression atmosphérique à 10-3 mbar sans changer de pompe à vide. Grâce à sa résistance élevée aux condensats due à sa structure, aucun lest d'air n'est nécessaire, même en cas de formation de vapeur importante. Le mode Régénération intégré permet un séchage rapide de la pompe à la fin du process, de façon que le débit des échantillons peut être nettement augmenté par rapport aux autres technologies de pompe.
Données techniques et illustrations
| Débit maximale 50 Hz | 10 m3/h | illustration technique |
| Vide limite | 5 x 10-3 mbar / 3.8 x 10-3 torr (à une pression ambiante de 1013 mbar) | |
| Type d'affichage / de contrôleur de vide | sans contrôleur | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 15 mbar au-dessus de la pression atmosphérique bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | Petite bride KF DN 25 | |
| Puissance nominale en kW | 0.7 kW | |
| Classe de protection IP selon IEC 60529 | IP 20 | |
| Dimensions L en mm | 507 mm | |
| Dimensions P en mm | 269 mm | |
| Dimensions H en mm | 413 mm | |
| Poids en kg | 21.1 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe compète, prète à l'emploi avec petites brides KF DN25, et manuel d'utilisation | |
| Tension nominale plage 1 | 100-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz | |
| Interface | VACUU·BUS: Modbus RTU |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
Téléchargements
Accessoires
-
![Shuttle VACUU·PURE, mini-chariot pour VACUU·PURE]()

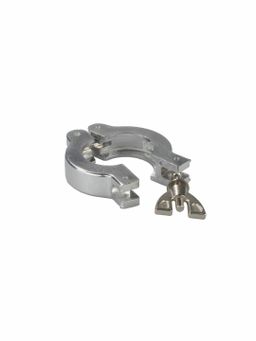

VACUU·PURE shuttle Mini-chariot![Collier de serrage, aluminium,KF DN 20/25]()
KF DN 20/25 Collier de serrage pour petite bride- Raccord rapide
- Largeur nominale KF DN 20/25 mm
- Matériau Aluminium

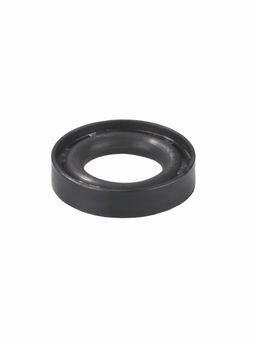

![Bague de centrage extérieure, plastique,joint torique en FPM, KF DN 10/16]()

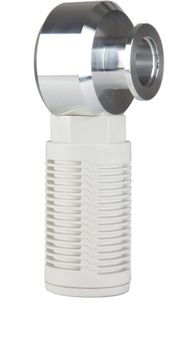

KF DN 10/16 Anneau de centrage universel pour petite bride![Silencieux avec coude 90°, KF DN 25,seulement pour VACUU·PURE 10]()

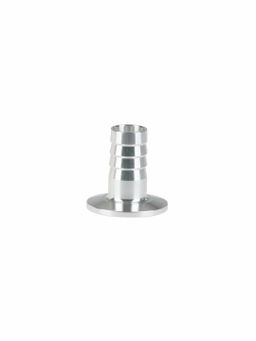

Silencer, KF DN 25 Silencieux pour VACUU·PURE 10, KF DN 25![Petite bride, aluminium, KF DN 25,avec raccord tuyau 15 mm i.d.]()
KF DN 25 / DN 15 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 25 mm
- Matériau Aluminium
![Tube inox souple, KF DN 25,longueur 1000 mm]()
KF DN 25, 1000 mm Tuyau inox flexible à petites brides- Acier inoxydable
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-9 mbar l/s

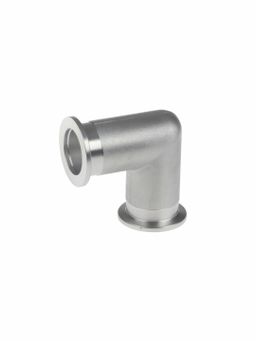

![Coude 90 degrés, aluminium, KF DN 25]()
KF DN 25/25 Coude à petites brides- Largeur nominale KF DN 25 mm
- Matériau Aluminium
![Flexible d'échappement PVC 26/19 mm (longueur en mètre)]()
PVC, 26/19 mm, {179} mm Flexible d'échappement- Au mètre
- Largeur nominale {178} mm | longueur {179} mm
![Module I/O digital VACUU·BUS,avec 2 m câble VACUU·BUS]()
Cela pourrait également vous convenir
Exemples d'application
Vide primaire pour pompe turbomoléculaire
Vide sans huile pour réacteurs et applications de synthèse
Lyophilisation
Étuves
