VACUU·PURE 10CSchraubenpumpe
Überblick
- 10-3 mbar Vakuumbereich
- 100% ölfrei
- Chemiebeständig
- Keine Verschleißteile
Endvakuum
5 x 10-3 mbar
Max. Saugvermögen 50Hz
9 m3/h
Schraubenpumpe im Einsatz
Die trockene Schraubenpumpe VACUU·PURE® 10C überträgt konsequent die Vorteile unserer ölfreien und chemiebeständigen Vakuumtechnologie in den Druckbereich von 10-3 mbar. Die neue Vakuumpumpe vereint drei wichtige Vorteile für den Nutzer: 100% ölfrei, chemiebeständig, keine Verschleißteile. VACUU·PURE 10C eignet sich ideal für saubere Prozesse und die Gewinnung reiner Produkte. Die Schraubenpumpe ist speziell für Prozesse im Vakuumbereich bis 10-3 mbar entwickelt, kann aber auch bei Arbeitsdrücken oberhalb von 1 mbar problemlos verwendet werden. Gleichzeitig lassen sich durch die hohe Chemiebeständigkeit aggressive Gase und Dämpfe bedenkenlos fördern. Der Einsatz einer Kühlfalle ist bei den allermeisten Anwendungen nicht mehr erforderlich. Durch die konstruktionsbedingt hohe Kondensatverträglichkeit ist auch bei hohem Dampfanfall kein Gasballast erforderlich. Der integrierte Regenerationsmodus ermöglicht ein schnelles Trocknen der Pumpe nach Ende des Prozesses, sodass der Probendurchsatz im Vergleich zu anderen Pumpentechnologien deutlich erhöht werden kann.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 9 m3/h | technische Abbildung |
| Endvakuum | 5 x 10-3 mbar / 3.8 x 10-3 torr (bei 1013 mbar Umgebungsdruck) | |
| Vakuumanzeige / -controllertyp | ohne Controller | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 15 mbar über Atmosphärendruck bar | |
| Anschluss saugseitig | Kleinflansch KF DN 25 | |
| Anschluss druckseitig | Kleinflansch KF DN 25 | |
| Nennleistung in kW | 0.7 kW | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 507 mm | |
| Abmessung B in mm | 269 mm | |
| Abmessung H in mm | 413 mm | |
| Gewicht in kg | 21.5 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig zum Anschluss mit Kleinflansch KF DN 25 (2x Zentrier- und Spannringe enthalten), mit Anleitung. Für den Anschluss mittels Schlauchwelle sind passende Adapter von Kleinflansch KF DN 25 auf Schlauchwelle erhältlich. | |
| Nennspannung Bereich 1 (in V) | 100-230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Schnittstelle | VACUU·BUS: Modbus RTU |
Downloads
Zubehör
-
![Paket AK + Winkel für VACUU∙PURE 10Czur Schalldämpfung am Auslassmit Kondensatabscheider KF DN 25,Winkelstück KF DN 25/SLW 19,Abgasschlauch ID 19 (3m) und Schlauchschelle]()
VACUU·PURE AK + Winkel Paket VACUU·PURE AK + Winkel![Ansaugabscheider AK mit Glas-Rundkolben 500 ml,mit KF DN 25, für VACUU·PURE]()
AK 500 / KF DN 25 VACUU·PURE Ansaugabscheider AK mit Glas-Rundkolben 500 ml mit Anschlüssen KF DN 25 und Schlauchwelle DN 15 mm, Leckrate 10^-4 mbar l/s- Kompakt & leckdicht
- Guter Leitwert
- Einfacher Kondensatablass

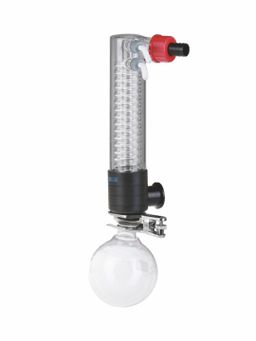

![Emissionskondensator EK 600 mit Glas-Rundkolben 500 ml,mit KF DN 25, für VACUU·PURE]()
EK 600 Emissionskondensator KF DN 25- Für VACUU·PURE®
- Einlass Kleinflansch KF DN 25
- Auslass Schlauchwelle DN 19 mm
![VACUU·PURE shuttle, fahrbares Untergestellfür VACUU·PURE]()
VACUU·PURE shuttle Untergestell VACUU·PURE- Fahrbares Untergestell
![PVC-Schlauch mit eingelegter Spirale,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Vakuumschlauch PVC mit Stützspirale, mit Kleinflanschen- PVC mit Stützspirale Edelstahl
- Nennweite KF DN 25 mm | Länge 1000 mm
- Leckrate 1 x 10-4 mbar l/s
![Kleinflansch mit SchlauchwelleKF DN 25/SW10, PP]()
KF DN 25 / DN 10 mm Kleinflansch mit Schlauchwelle- Schlauchwelle
- Nennweite KF DN 25 mm
- Material PP

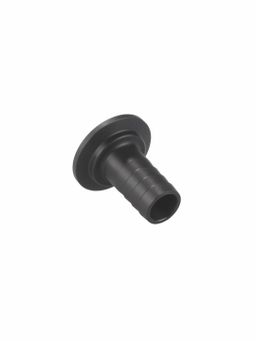

![Kleinflansch mit SchlauchwelleDN 25/SW15, PP]()
KF DN 25 / DN 15 mm Kleinflansch mit Schlauchwelle- Schlauchwelle
- Nennweite KF DN 25 mm
- Material PP
![Winkelstück 90 Grad mit Kleinflansch KF DN 25und Schlauchwelle für Schläuche mit Innen-D. 19 mm, PP]()
KF DN 25 / SLW 19 Winkelstück DN25/SLW19 für VACUU·PURE![Digital-I/O-Modul VACUU·BUS,mit 2 m VACUU·BUS-Kabel]()
VACUU·BUS® Digital-I/O-Modul- Störmelder vom und zum CVC 3000
- Konfigurierbar als Remote- (Start-/Stop) Modul
![Auslassschlauch PVC, 26/19 mm (Mengeneinheit m)]()
PVC, 26/19 mm, {179} mm Auslassschlauch- Meterware
- Material PVC
![Communication Kit, USB-VACUU·BUS-Wandlerfür die Kommunikation mit VACUU·BUS-fähigen Geräten]()
