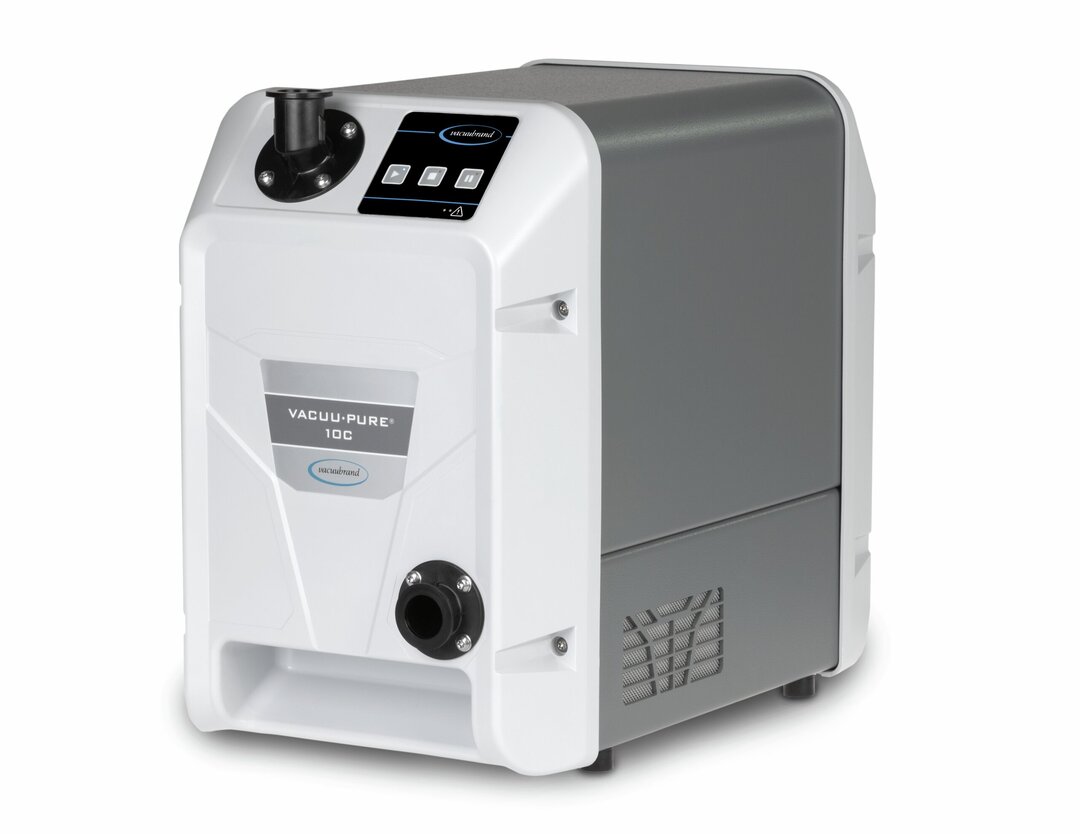

VACUU·PURE 10Schraubenpumpe
Überblick
- 10-3 mbar Vakuumbereich
- 100% ölfrei
- Kein Abrieb
- Keine Verschleißteile
Endvakuum
5 x 10-3 mbar
Max. Saugvermögen 50Hz
10 m3/h
Schraubenpumpe im Einsatz
Die trockene Schraubenpumpe VACUU·PURE® 10 überträgt konsequent die Vorteile unserer ölfreien Vakuumtechnologie in den Druckbereich von 10-3 mbar. Die neue Vakuumpumpe vereint drei wichtige Vorteile für den Nutzer: 100% ölfrei, kein Abrieb, keine Verschleißteile. VACUU·PURE 10 ist ideal für saubere Prozesse, die trockenes und kohlenwasserstofffreies Vakuum erfordern. Die Spindeln der Schraubenpumpe laufen berührungslos und damit sowohl abrieb- als auch verschleißfrei. VACUU·PURE ist speziell für Prozesse im Vakuumbereich bis 10-3 mbar entwickelt, kann aber auch über längere Zeit bei höheren Drücken betrieben werden. Das Evakuieren auch größerer Anlagen von Atmosphärendruck bis in den 10-3 mbar Vakuumbereich kann so ohne Wechsel der Vakuumpumpe erfolgen. Durch die konstruktionsbedingte hohe Kondensatverträglichkeit ist auch bei hohem Dampfanfall kein Gasballast erforderlich. Der integrierte Regenerationsmodus ermöglicht ein schnelles Trocknen der Pumpe nach Ende des Prozesses, sodass der Probendurchsatz im Vergleich zu anderen Pumpentechnologien deutlich erhöht werden kann.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 10 m3/h | technische Abbildung |
| Endvakuum | 5 x 10-3 mbar / 3.8 x 10-3 torr (bei 1013 mbar Umgebungsdruck) | |
| Vakuumanzeige / -controllertyp | ohne Controller | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 15 mbar über Atmosphärendruck bar | |
| Anschluss saugseitig | Kleinflansch KF DN 25 | |
| Anschluss druckseitig | Kleinflansch KF DN 25 | |
| Nennleistung in kW | 0.7 kW | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 507 mm | |
| Abmessung B in mm | 269 mm | |
| Abmessung H in mm | 413 mm | |
| Gewicht in kg | 21.1 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig zum Anschluss mit Kleinflansch KF DN 25, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 100-230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Schnittstelle | VACUU·BUS: Modbus RTU |
Downloads
Zubehör
-
![Spannring, Aluminium, KF DN 20/25]()
KF DN 20/25 Spannring für Kleinflansch- Schnellverbindung
- Nennweite KF DN 20/25 mm
- Material Aluminium

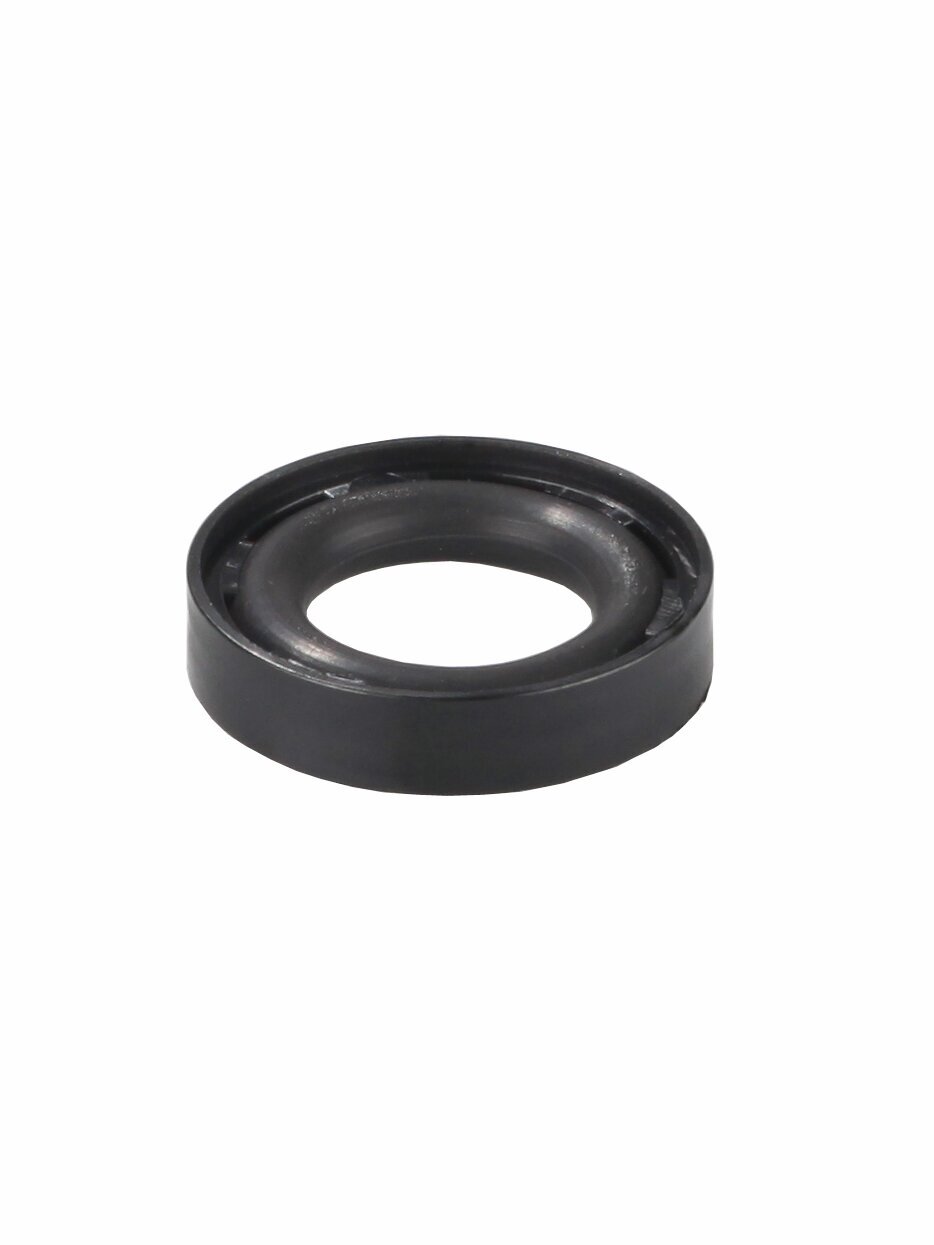

![Außenzentrierring, Kunststoff 'PBT',Dichtring FPM, KF DN 10/16]()
KF DN 10/16 Universal-Zentrierring für Kleinflansch- Nennweite KF DN 10/16
- Material PBT
- Material Dichtung FPM

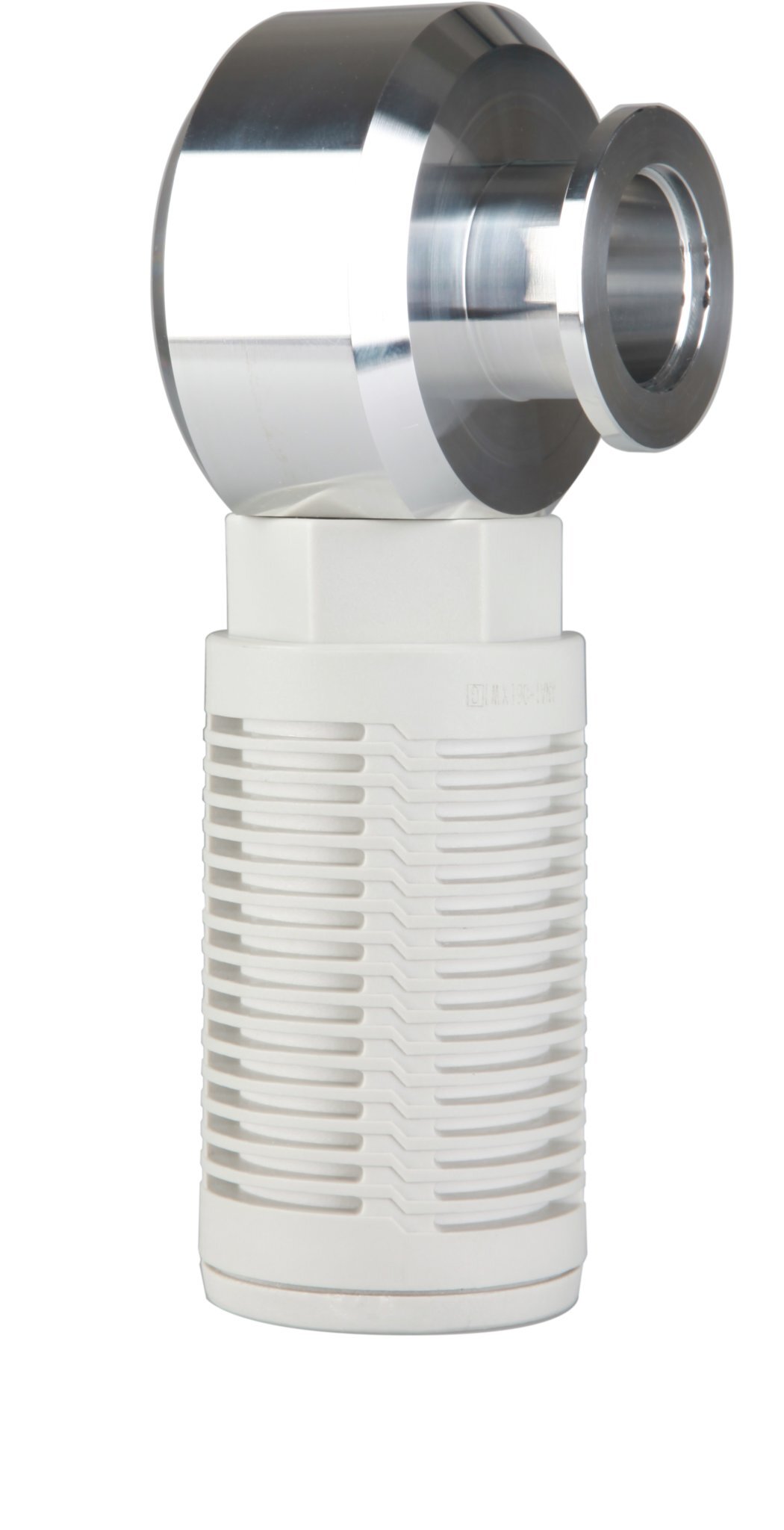

![Schalldämpfer mit 90°-Winkel, KF DN 25,nur für VACUU·PURE 10]()

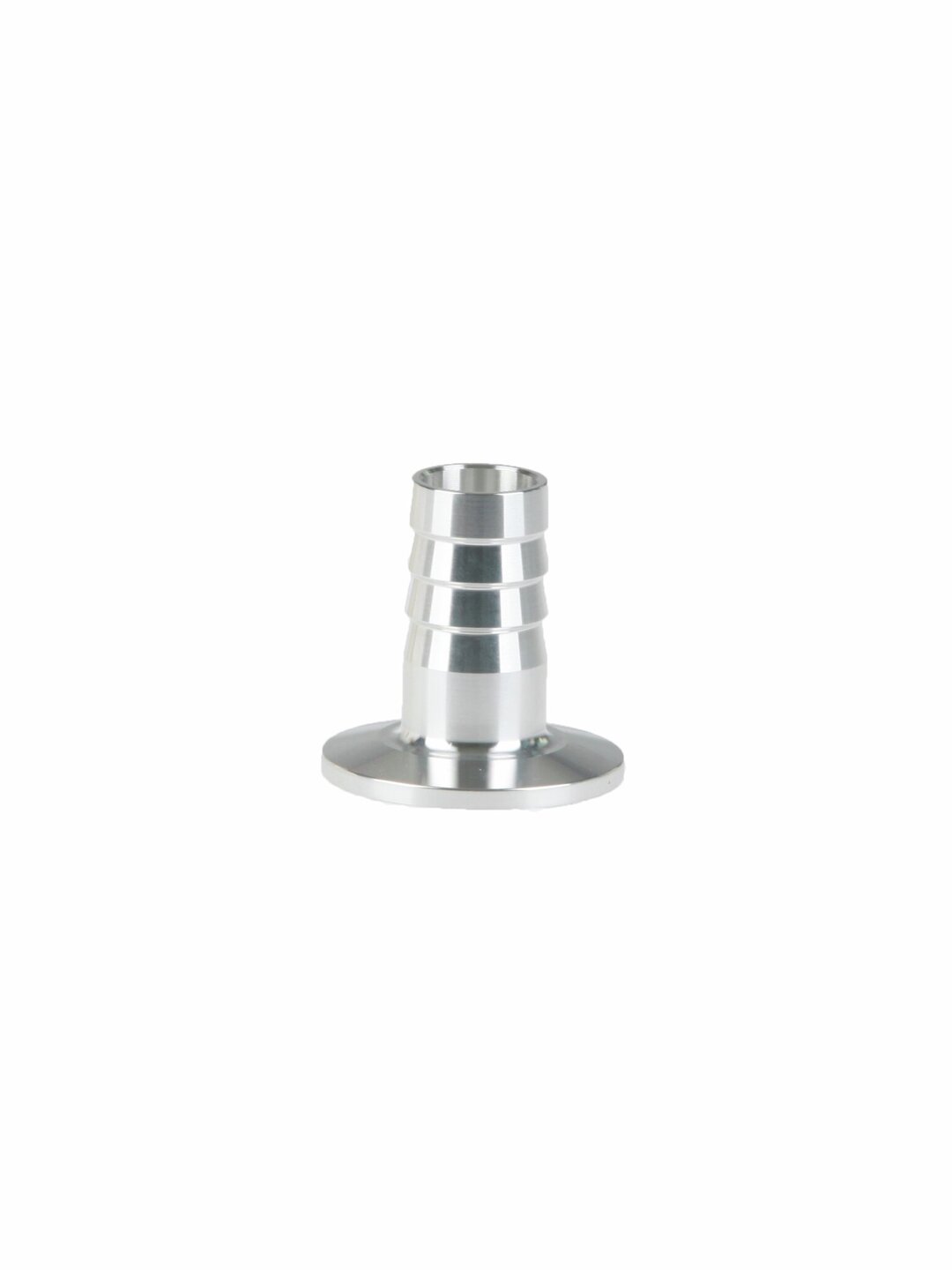

Silencer, KF DN 25 Schalldämpfer für VACUU·PURE 10, gewinkelt KF DN 25![Kleinflansch mit Schlauchwelle,Aluminium, KF DN 25, für SchläucheInnen-D. 15 mm]()
KF DN 25 / DN 15 mm Kleinflansch mit Schlauchwelle- Schlauchwelle
- Nennweite KF DN 25 mm
- Material Aluminium

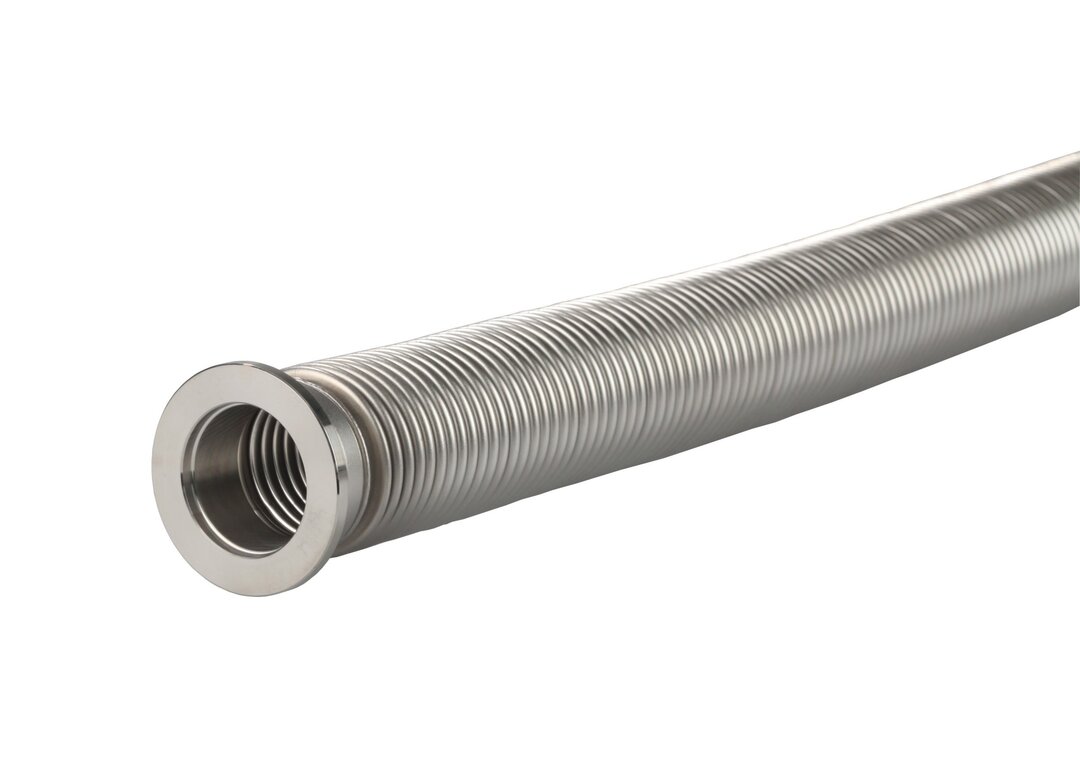

![Metallschlauch, Edelstahl, KF DN 25,Länge 1000 mm]()
KF DN 25, 1000 mm Edelstahlschlauch mit Kleinflanschen- Edelstahl
- Nennweite KF DN 25 mm | Länge 1000 mm
- Leckrate 1 x 10-9 mbar l/s

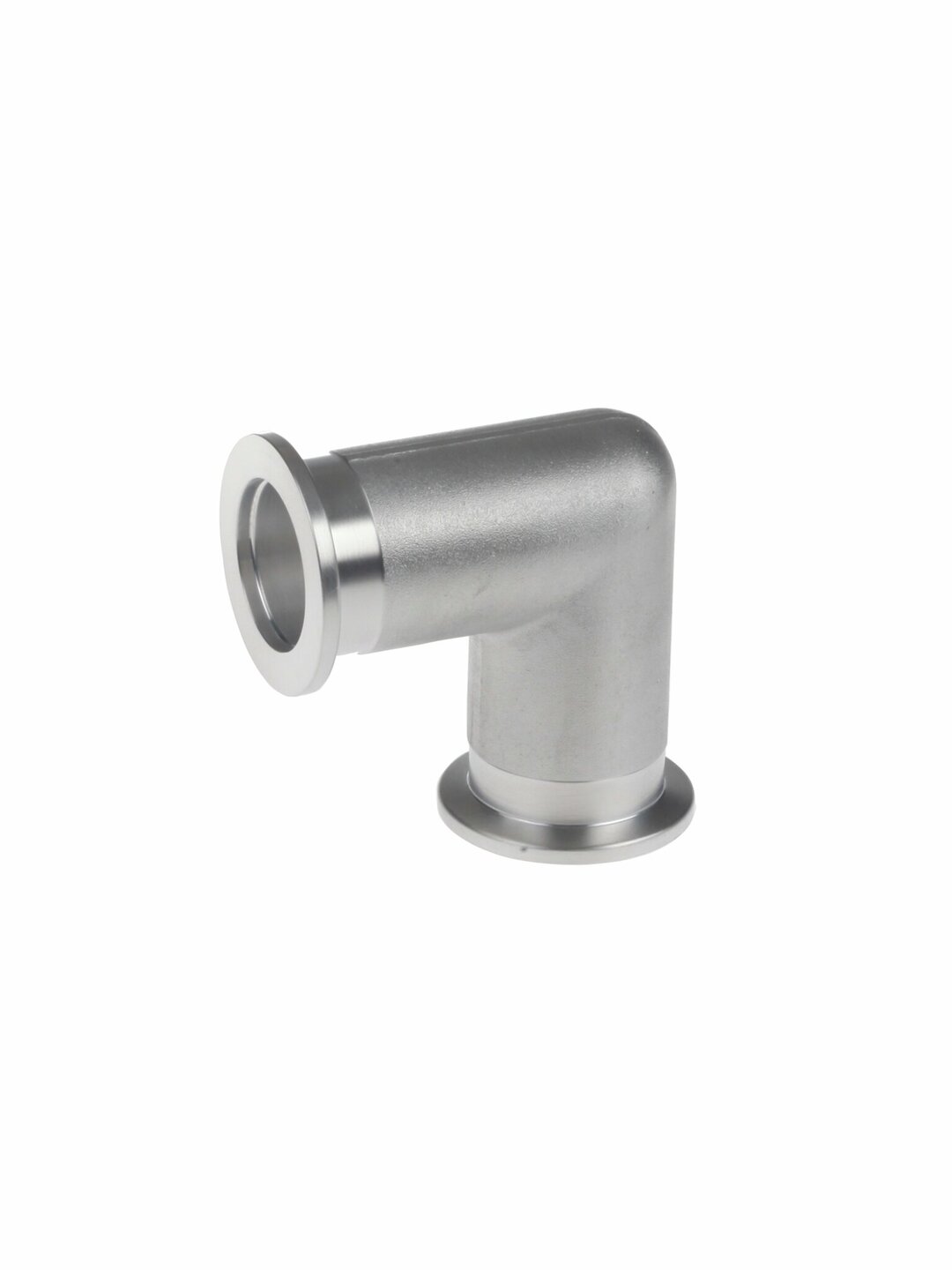

![Winkelstück 90 Grad, Aluminium, KF DN 25]()
KF DN 25/25 Winkelstück mit Kleinflanschen- Hohe Dichtungseigenschaft
- Nennweite KF DN 25 mm
- Material Aluminium
![Auslassschlauch PVC, 26/19 mm (Mengeneinheit m)]()
PVC, 26/19 mm, {179} mm Auslassschlauch- Meterware
- Material PVC

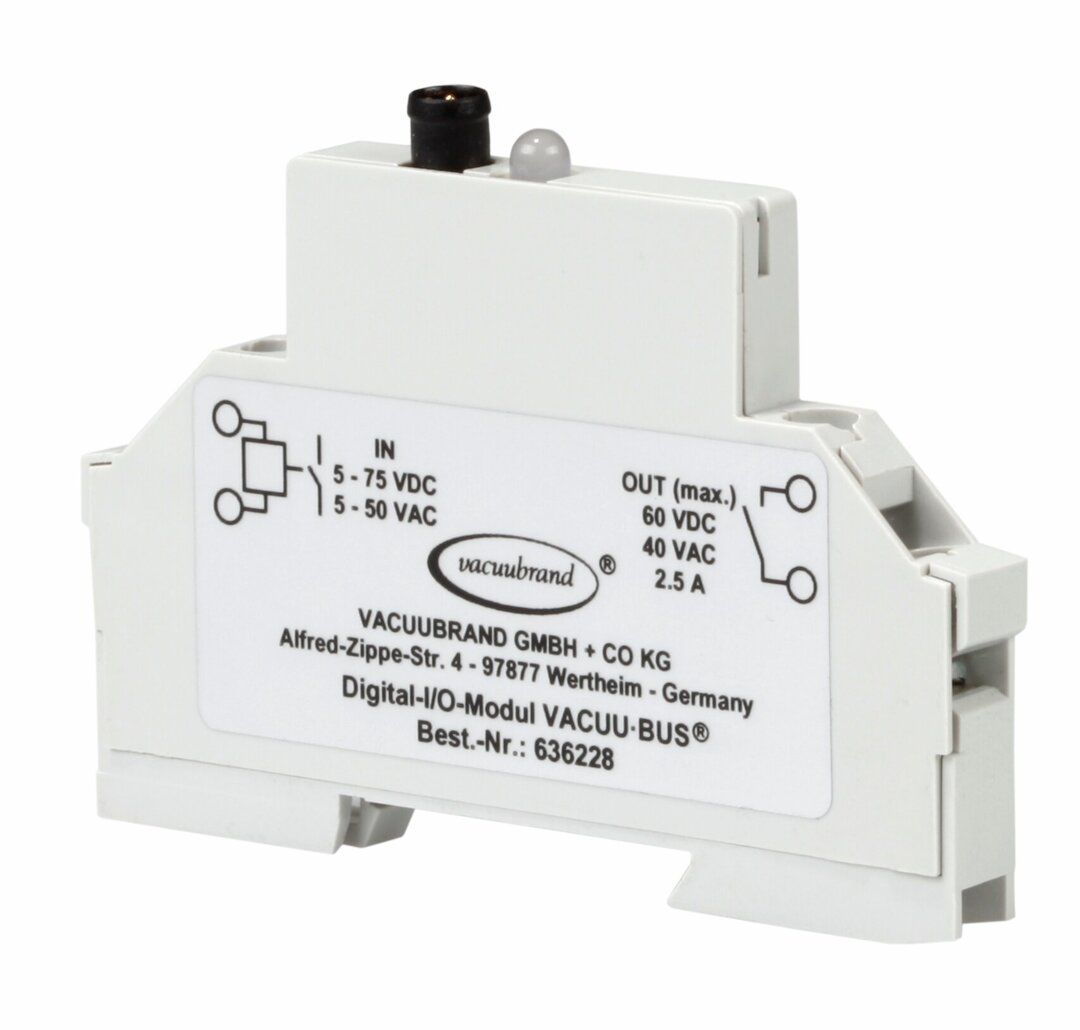

![Digital-I/O-Modul VACUU·BUS,mit 2 m VACUU·BUS-Kabel]()
VACUU·BUS® Digital-I/O-Modul- Störmelder vom und zum CVC 3000
- Konfigurierbar als Remote- (Start-/Stop) Modul
![Communication Kit, USB-VACUU·BUS-Wandlerfür die Kommunikation mit VACUU·BUS-fähigen Geräten]()
Das könnte ebenfalls passend für Sie sein
Anwendungsbeispiele
Vorvakuum für Turbomolekularpumpen
Ölfreies Vakuum für Reaktoren und Syntheseanwendungen
Gefriertrocknung
Trockenschrank
Schraubenpumpe im Einsatz
Die trockene Schraubenpumpe VACUU·PURE® 10 überträgt konsequent die Vorteile unserer ölfreien Vakuumtechnologie in den Druckbereich von 10-3 mbar. Die neue Vakuumpumpe vereint drei wichtige Vorteile für den Nutzer: 100% ölfrei, kein Abrieb, keine Verschleißteile. VACUU·PURE 10 ist ideal für saubere Prozesse, die trockenes und kohlenwasserstofffreies Vakuum erfordern. Die Spindeln der Schraubenpumpe laufen berührungslos und damit sowohl abrieb- als auch verschleißfrei. VACUU·PURE ist speziell für Prozesse im Vakuumbereich bis 10-3 mbar entwickelt, kann aber auch über längere Zeit bei höheren Drücken betrieben werden. Das Evakuieren auch größerer Anlagen von Atmosphärendruck bis in den 10-3 mbar Vakuumbereich kann so ohne Wechsel der Vakuumpumpe erfolgen. Durch die konstruktionsbedingte hohe Kondensatverträglichkeit ist auch bei hohem Dampfanfall kein Gasballast erforderlich. Der integrierte Regenerationsmodus ermöglicht ein schnelles Trocknen der Pumpe nach Ende des Prozesses, sodass der Probendurchsatz im Vergleich zu anderen Pumpentechnologien deutlich erhöht werden kann.
Technische Daten und Abbildungen
Max. Saugvermögen 50Hz 10 m3/h technische Abbildung Endvakuum 5 x 10-3 mbar / 3.8 x 10-3 torr (bei 1013 mbar Umgebungsdruck) Vakuumanzeige / -controllertyp ohne Controller Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C Max. Auslassdruck absolut in bar 15 mbar über Atmosphärendruck bar Anschluss saugseitig Kleinflansch KF DN 25 Anschluss druckseitig Kleinflansch KF DN 25 Nennleistung in kW 0.7 kW IP-Schutzart nach IEC 60529 IP 20 Abmessung L in mm 507 mm Abmessung B in mm 269 mm Abmessung H in mm 413 mm Gewicht in kg 21.1 kg Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 52 dBA NRTL Zertifizierung Ja Lieferumfang Pumpe komplett montiert, betriebsfertig zum Anschluss mit Kleinflansch KF DN 25, mit Anleitung. Nennspannung Bereich 1 (in V) 100-230 V Netzfrequenz Spannungsbereich 1 (in Hz / DC) 50-60 Hz Schnittstelle VACUU·BUS: Modbus RTU
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Abpumpkurve 50 Hz (100 l Behälter)
