MZ 2D NTPompe à membrane
Vue d’ensemble
- pompage sans contamination
- débit élevé, même à proximité du vide limite
- bon vide limite
- fonctionnement silencieux et vibrations réduites
- longue durée de vie des membranes, fonctionnement sans entretien
Vide limite
4 mbar
Débit maximale 50 Hz
2.3 m3/h
Pompe à membrane en utilisation
Ces pompes à membranes 100 % sans huile sont idéales pour le pompage et l'extraction des gaz sans contamination. Les matériaux utilisés comme l'aluminium et les polymères sélectionnés offre de larges possibilités d'utilisations pour les gaz non agressifs La construction biétagée offre la combinaison avantageuse d'un débit élevé et d'un bon vide limite jusqu'à 4 mbar. Le système de double membranes FPM entoilées à haute flexibilité atteint de longues durées de vie. La nouvelle gamme NT se distingue par de nouvelles performances améliorées. Les pompes à membrane biétagées 100 % sans huile sont idéales pour le pompage de gaz avec des exigences moyennes. Par rapport aux trompes à eau, elles ne consomment aucun fluide et par conséquent ne générent pas de déchets contaminés. Les applications typiques sont les étuves à vide, la filtration de produits aqueux ainsi que la le pompage de gaz non corrosifs. Les applications typiques sont le pompage sur les étuves à vide et les filtrations en milieu acqueux. La MZ 2D NT grâce à son meilleur vide limite est conseillée pour les pompes turbo-moléculaires ou le pompage de cryostats à Helium.
Données techniques et illustrations
| Débit maximale 50 Hz | 2.3 m3/h | illustration technique |
| Débit maximale 60 Hz | 1.5 cfm | illustration technique |
| Vide limite | 4 mbar / 3 torr | |
| Nombre de cylindres | 2 | |
| Nombre d'étages | 2 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 16 | |
| Raccord côté pression | Silencieux / G1/4" | |
| Puissance nominale en kW | 0.18 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 246 mm | |
| Dimensions P en mm | 242 mm | |
| Dimensions H en mm | 198 mm | |
| Poids en kg | 11.4 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 47 dBA | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Cela pourrait également vous convenir
-
![MZ 2 NT Pompe à membrane]()

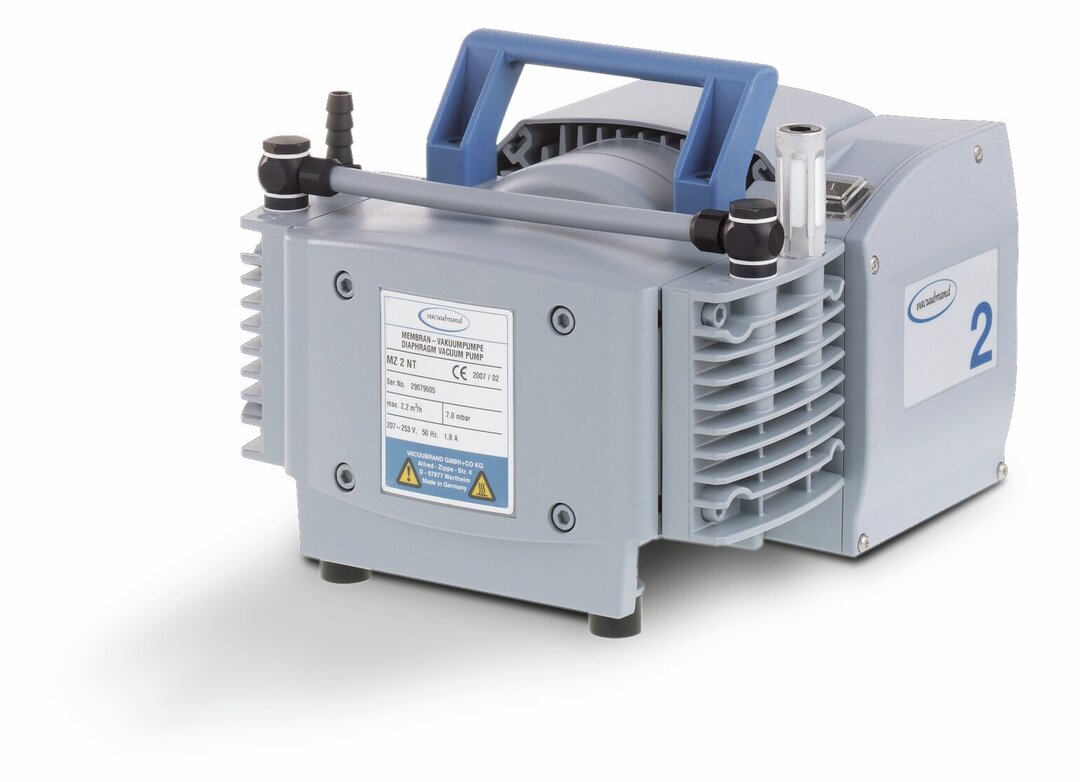

MZ 2 NT Pompe à membrane- Vide limite 7 mbar
