MD 4 NTPompe à membrane
Vue d’ensemble
- pompage sans contamination
- débit élevé, même à proximité du vide limite
- fonctionnement particulièrement silencieux
- vibrations particulièrement faibles
- longue durée de vie des membranes, fonctionnement sans entretien
Vide limite
1 mbar
Débit maximale 50 Hz
3.8 m3/h
Pompe à membrane en utilisation
Les pompes à membrane à trois étages sont idéales pour le pompage 100 % sans huile, en continu, avec un excellent vide limite. Les matériaux utilisés tels que l'aluminium et des matériaux synthétique de haute qualité permettent une utilisation avec un grand nombre de gaz non corrosifs. La nouvelle gamme NT offre un fonctionnement silencieux, génère peu de vibrations, une grande étanchéité et des performances améliorées. La grande flexibilité des doubles membranes FKM renforcées ont une très grande durée de vie. Les pompes à membrane à trois étages sont idéales pour le pompage 100 % sans huile, en continu, de gaz non aggressifs pour des exigences de vide très élevées en physique et analyse. Grâce à leur excellent vide limite, elles peuvent souvent remplacer les pompes à palettes. Les applications typiques sont l'utilisation en pompe primaire pour pompe turbomoléculaire hybride ou le dégazage de liquide visqueux.
Données techniques et illustrations
| Débit maximale 50 Hz | 3.8 m3/h | illustration technique |
| Débit maximale 60 Hz | 2.5 cfm | illustration technique |
| Vide limite | 1 mbar / 0.75 torr | |
| Nombre de cylindres | 4 | |
| Nombre d'étages | 3 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 16 | |
| Raccord côté pression | Silencieux / G1/4" | |
| Puissance nominale en kW | 0.25 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 328 mm | |
| Dimensions P en mm | 239 mm | |
| Dimensions H en mm | 198 mm | |
| Poids en kg | 16.4 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
DN 8 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 8 mm
- Au mètre
![Collier de serrage, aluminium,KF DN 10/16]()
KF DN 10/16 Collier de serrage pour petite bride- Raccord rapide
- Largeur nominale KF DN 10/16 mm
- Matériau Aluminium

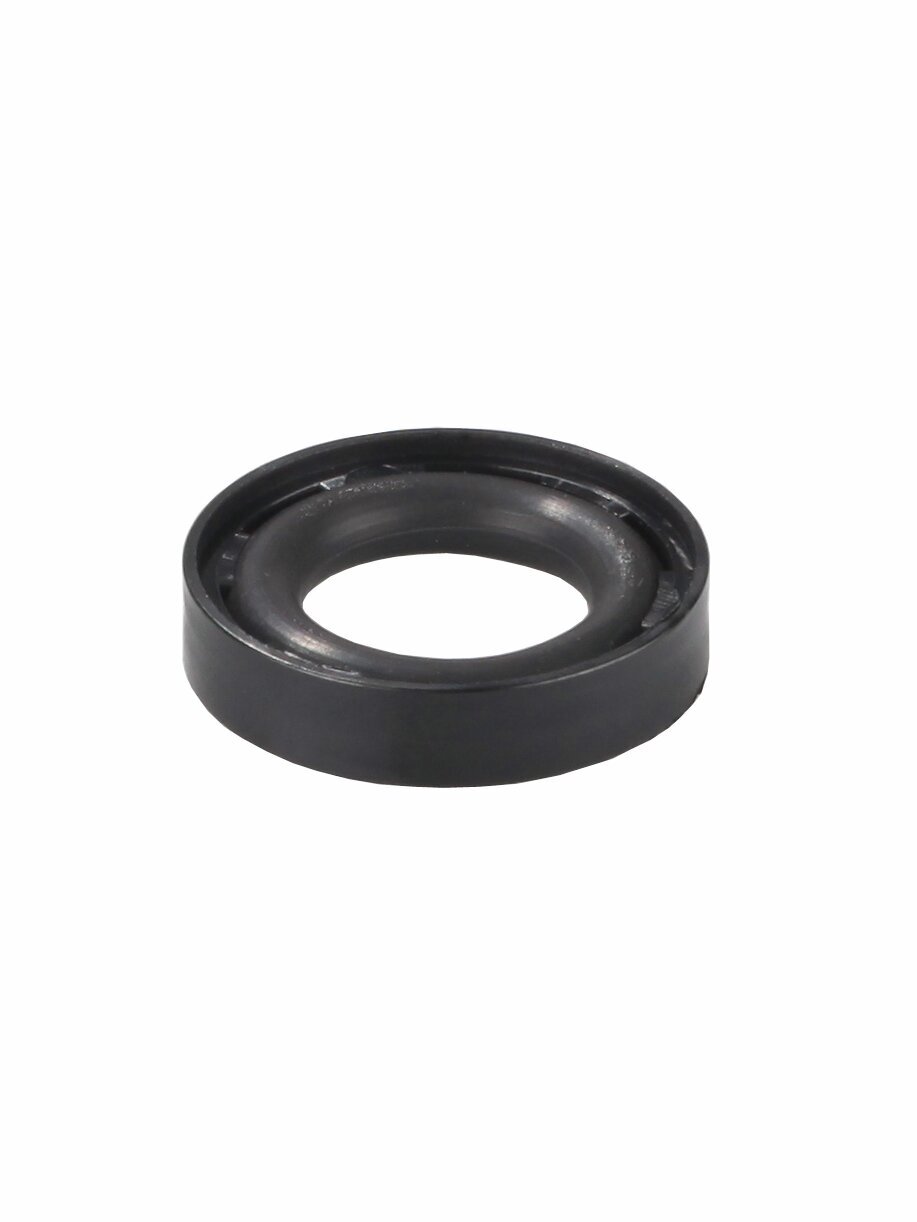

![Bague de centrage extérieureKF DN 10/16, avec joint torique en NBR]()
KF DN 10/16 Anneau de centrage universel pour petite bride![Petite bride avec embout crantéDN 16/DN 10, PP]()
KF DN 16 / DN 10 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 16 mm
- Matériau PP

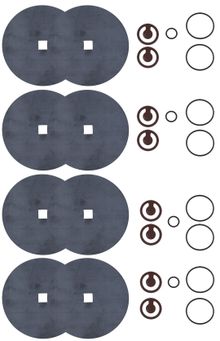

![Set de membranes et clapetspour MD 4 NT, MV 2 NT,MD 4 NT VARIO, MV 2 NT VARIO]()
