MD 12 NT VARIO selectPompe à membrane
Vue d’ensemble
- Régulateur de vide VACUU·SELECT avec interface utilisateur graphique et process de vide prédéfinis, qui simplifient l’utilisation au laboratoire
- longévité incomparable de la membrane, pour des coûts d’exploitation et de maintenance minimes
- pompage et évacuation de gaz sans contamination
- débit de pompage élevé, vide limite poussé et mode TURBO pour une utilisation comme pompe primaire pour les pompes turbomoléculaires
Vide limite
1.5 mbar
Débit maximale 50 Hz
13.4 m3/h
Pompe à membrane en utilisation
Ces pompes à membrane sans huile sont particulièrement puissantes pour l’évacuation et le pompage de gaz non corrosifs. La construction à huit têtes sur trois étages permet à la fois un débit élevé et un excellent vide limite, jusqu’à 1,5 mbar. Le vide est régulé avec une extrême précision par variation de la vitesse moteur. Le système se compose toujours de la pompe et du régulateur de vide VACUU·SELECT avec capteur de pression externe. Si la pompe est utilisée comme pompe primaire, le régulateur adapte automatiquement la vitesse pour obtenir le meilleur prévide. Les membranes doubles en FKM très souples avec toile de renfort ont une très longue durée de vie, qui augmente encore sensiblement en régime à vitesse régulée. Comme toutes les pompes à membrane VACUUBRAND, ces modèles sont absolument sans huile et ne présentent pas de pièces en frottement dans la chambre d’aspiration. Une contamination par des particules du côté du vide est donc exclue.
Données techniques et illustrations
| Débit maximale 50 Hz | 13.4 m3/h | illustration technique |
| Débit maximale 60 Hz | 7.9 cfm | illustration technique |
| Vide limite | 1.5 mbar / 1.1 torr | |
| Nombre de cylindres | 8 | |
| Nombre d'étages | 3 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | G1/2" | |
| Puissance nominale en kW | 0.53 kW | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 552 mm | |
| Dimensions P en mm | 260 mm | |
| Dimensions H en mm | 450 mm | |
| Poids en kg | 31.6 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe complète, prête à l'emploi, silencieux avec manuel d'utilisation | |
| Tension nominale plage 1 | 200-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz | |
| Interface | Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required) |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 100l)
Téléchargements
Accessoires
-
![VACUU·SELECT gestion des utilisateurs]()
VACUU·SELECT User Management Extension des fonctions du régulateur VACUU·SELECT- Attribution flexible et individuelle des droits
- Conservation des paramètres de process
- Environnement de travail adapté
![Collier de serrage, aluminium,KF DN 20/25]()
KF DN 20/25 Collier de serrage pour petite bride- Raccord rapide
- Largeur nominale KF DN 20/25 mm
- Matériau Aluminium
![Bague de centrage extérieure, plastique,joint torique en FPM, KF DN 20/25]()
KF DN 20/25 Anneau de centrage universel pour petite bride![Tuyau en PVC avec spirale,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau à vide PVC avec armature spiralée intérieure, à petites brides- PVC avec armature en spirale inox
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
![Petite bride avec embout crantéKF DN 25/SW10, PP]()
KF DN 25 / DN 10 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 25 mm
- Matériau PP
![Tuyau à vide DN 10, en caoutchouc,prix p. mètre]()
DN 10 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 10 mm
- Au mètre
![Vanne d´entrée d'air électromagnétiqueVB M-B KF DN16 / G1/4 avec emboutcranté G1/4" - 6/10 mm, VACUU·BUS,accréditation (NRTL): C/US]()
VB M-B Vanne de rentrée d'air- Vanne d´entrée d'air électromagnétique
- Très bonne protection contre l'usure
- Taux de fuite 1 x 10-3 mbar l/s

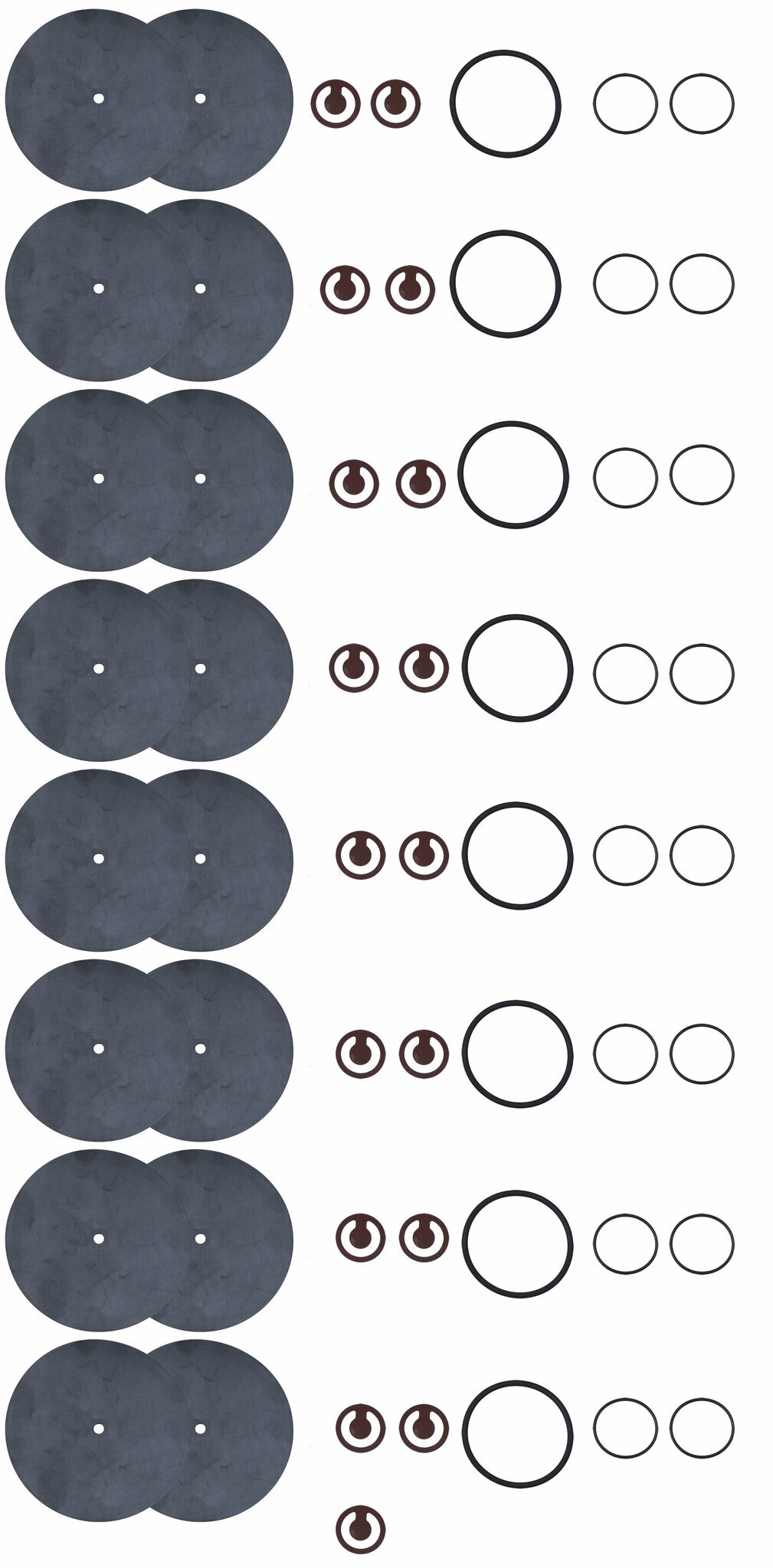

![Set de membranes et clapetspour MV 10, MD 12]()
