MD 1C VARIO-SPVARIO®-SP Chemie-Membranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- hohes Saugvermögen bis nahe an das Endvakuum
- VARIO®-SP = drehzahlvariabel: Schnelles Abpumpen mit erhöhter und Vakuumhalten mit reduzierter Drehzahl. Sehr leistungsfähig und zugleich äußerst kompakt
- sehr leiser und vibrationsarmer Betrieb, insbesondere bei reduzierter Drehzahl
- Chemie-Ausführung mit Gasballastventil und hervorragende Chemikalien- und Kondensatverträglichkeit
Endvakuum
2 mbar
Endvakuum mit Gasballast
4 mbar
Max. Saugvermögen 50Hz
1.8 m3/h
VARIO®-SP Chemie-Membranpumpe im Einsatz
Die dreistufige Membranpumpe MD 1 VARIO-SP erreicht durch den drehzahlvariablen Antrieb wesentlich bessere Werte für Saugvermögen und Endvakuum als die vergleichbare Pumpe mit konstanter Drehzahl. Durch den elektronischen (wartungsfreien) 24 V Gleichspannungsantrieb ist sie unabhängig von der jeweiligen Netzspannung. Dieser Pumpentyp zeichnet sich durch besondere Laufruhe und eine lange Lebensdauer der Membranen aus. Für höchste Anforderungen an die chemische Beständigkeit der Pumpenwerkstoffe steht die Chemie-Membranpumpe MD 1C VARIO-SP zur Verfügung. Die MD 1 VARIO-SP ist ideal zum kontinuierlichen, ölfreien Evakuieren und Abpumpen nicht-aggressiver Gase. Die Drehzahl ist fest oder von außen durch elektronische Signale einstellbar, kann also an die jeweilige Prozessanforderung angepasst werden. Bei der Chemie-Ausführung MD 1C VARIO-SP kommen abgepumpte Gase und Dämpfe nur mit optimal chemikalienbeständigen Fluorkunststoffen in Berührung. Die äußerst kompakte Bauweise und die variablen Befestigungsmöglichkeiten machen die VARIO®-SP zur idealen Einbau- und Systempumpe. Für besondere Einbausituationen sind die Pumpen individuell nach Kundenwunsch anpassbar.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 1.8 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.0 cfm | |
| Endvakuum | 2 mbar / 1.5 torr | |
| Endvakuum mit Gasballast | 4 mbar / 3 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 3 | |
| Vakuumanzeige / -controllertyp | 17 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8 mm | |
| Nennleistung in kW | 0.064 kW | |
| Minimale Drehzahl VARIO in min-1 | 200 min-1 | |
| Maximale Drehzahl in min-1 | 2400 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 235 mm | |
| Abmessung B in mm | 143 mm | |
| Abmessung H in mm | 175 mm | |
| Gewicht in kg | 4.2 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 37 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit 2 m Kabel mit offenen Litzen, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 24 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | DC |
Downloads
Zubehör
-
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware

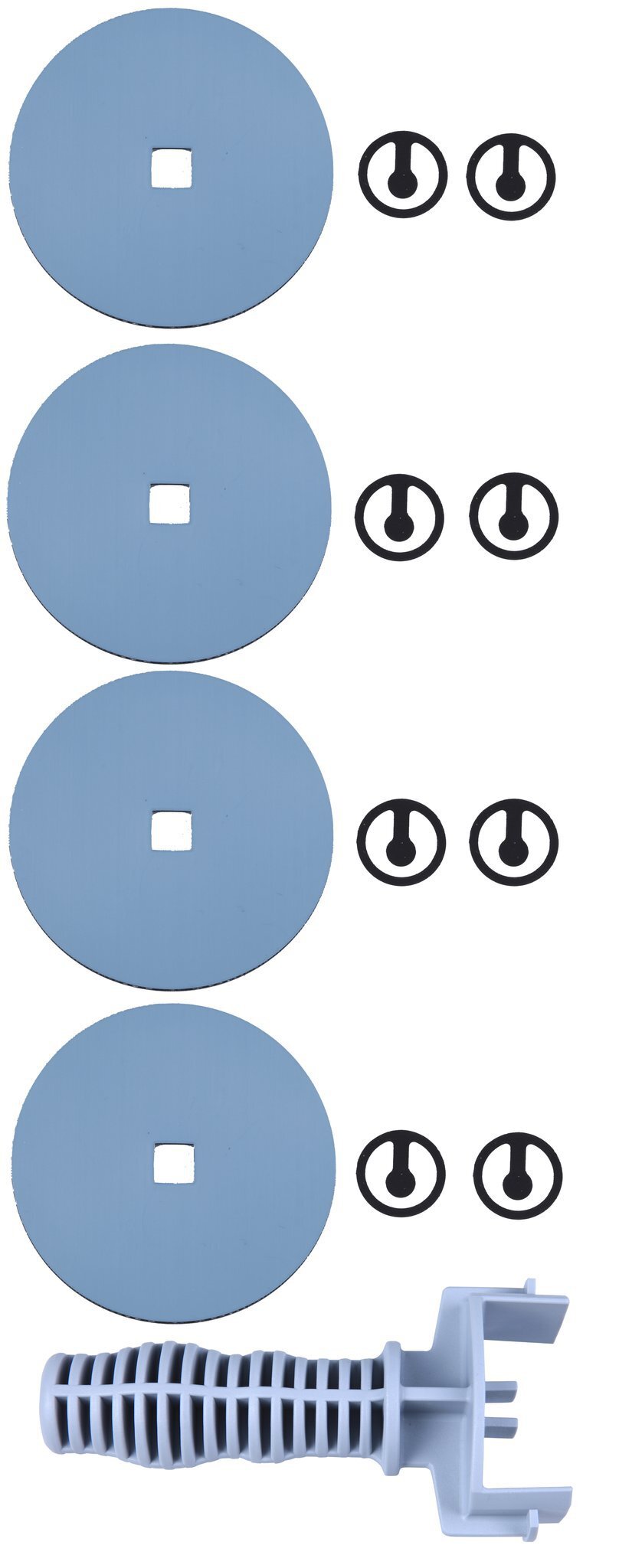

![Dichtungssatz für MD 1C, MD 1C +AK+EK,MD 1C VARIO-SP, PC 2001 VARIO, PC 3001 VARIO,MV 0.5C]()
MD 1C, MD 1C +AK+EK, MD 1C VARIO-SP, PC 2001 VARIO, PC 3001 VARIO, MV 0.5C Dichtungssatz für MD 1C, MD 1C VARIO-SP, PC 2001/ 3001 VARIO, MV 0.5C- Komplettset
- Original Ersatzteile
- Einfache Montage
Das könnte ebenfalls passend für Sie sein
-
![PC 3001 VARIO select VARIO® Chemie-Pumpstand]()
PC 3001 VARIO select VARIO® Chemie-Pumpstand- Endvakuum 2.0 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig
![Chemie-Membranpumpe MD 1C]()
MD 1C Chemie-Membranpumpe- Endvakuum 2 mbar
- Saugvermögen 1.3 m3/h
- Ölfrei & chemiebeständig

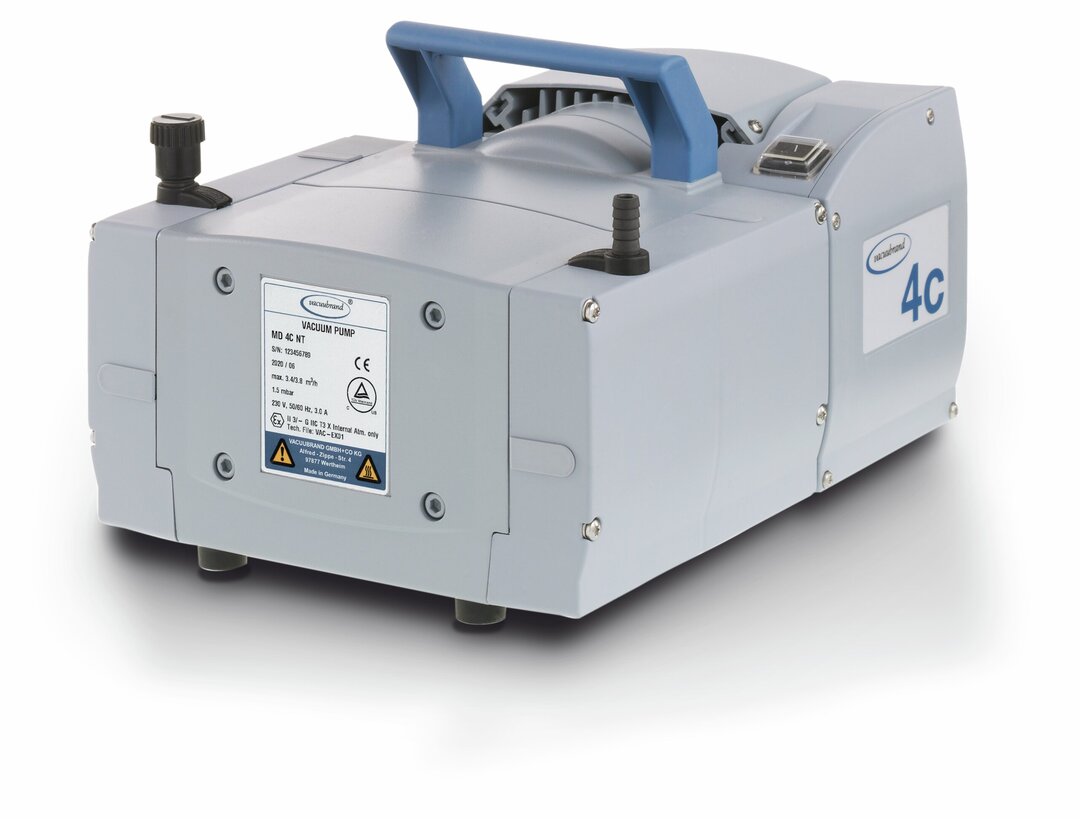

![MD 4C NT Chemie-Membranpumpe]()
