MD 4C NTChemie-Membranpumpe
Überblick
- hervorragende Chemikalien- und Kondensatverträglichkeit
- besonders hohes Saugvermögen bis nahe an das sehr gute Endvakuum
- sehr gutes Endvakuum auch mit geöffnetem Gasballastventil
- sehr leiser und vibrationsarmer Betrieb
- lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
1.5 mbar
Endvakuum mit Gasballast
3 mbar
Max. Saugvermögen 50Hz
3.4 m3/h
Chemie-Membranpumpe im Einsatz
Dreistufige Chemie-Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen korrosiver Gase und Dämpfe und erfüllen höchste Ansprüche. Der dreistufige Aufbau ermöglicht die vorteilhafte Kombination von hohem Saugvermögen mit einem sehr guten Endvakuum. Die abgepumpten Gase und Dämpfe kommen in der MD 4C NT nur mit optimal chemikalienbeständigen Fluorkunststoffen in Berührung. Durch das bewährte PTFE-Sandwichdesign der Membranen wird eine hohe Membranlebensdauer erreicht. Mit dem Gasballastventil ist die MD 4C NT ideal vorbereitet für das Abpumpen kondensierbarer Dämpfe, dank des sehr guten Endvakuums (selbst mit geöffnetem Gasballastventil) auch für Hochsieder. Die Reihe NT zeichnet sich durch weiter verbesserte Leistungsdaten und erhöhte Kondensatverträglichkeit aus. Dreistufige Chemie-Membranpumpen sind ideal für Anwendungen mit korrosiven Gasen und Dämpfen bei hohen Vakuumanforderungen. Typische Anwendungen sind die Vakuumerzeugung am Rotationsverdampfer, Trockenschrank und viele andere Laboranwendungen. Die MD 4C NT ist auch hervorragend einsetzbar zum Abpumpen von größeren Dampfmengen an Trockenschränken und Geltrocknern. Sie ist die leistungsstarke Basispumpe für eine ganze Familie von bewährten und zuverlässigen Chemie-Pumpständen.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 3.4 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 2.2 cfm | technische Abbildung |
| Endvakuum | 1.5 mbar / 1.1 torr | |
| Endvakuum mit Gasballast | 3 mbar / 2.2 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 3 | |
| Vakuumanzeige / -controllertyp | 17 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Nennleistung in kW | 0.25 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 328 mm | |
| Abmessung B in mm | 243 mm | |
| Abmessung H in mm | 198 mm | |
| Gewicht in kg | 14.3 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
![Schalldämpfer mit Schlauch DN 8-10mm]()
DN 8-10mm Schalldämpfer mit Schlauch 5cm![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![Dichtungssatz fürMD 4C NT/VARIO / PC 3003 / PC 3004]()
Das könnte ebenfalls passend für Sie sein
-

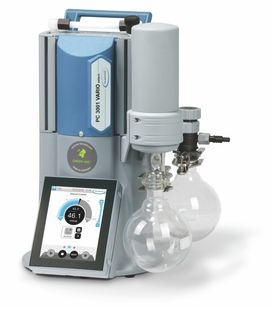

![PC 3001 VARIO select VARIO® Chemie-Pumpstand]()
