VV 6CElektromagnetisches Vakuumventil

Überblick

  • hohe Schalthäufigkeit
  • hohe Dichtigkeit, auch nach langer Betriebszeit
  • leicht zu reinigen
  • vielseitige Anschlussmöglichkeit über Kleinflansch oder Schlauchwelle
  • niedrige Leckrate
Artikelnr. 20674091
On demand
VV 6C Elektromagnetisches Vakuumventil

Mit dem Absenden des Kontaktformulars erklären Sie sich einverstanden, dass Ihre Daten zur Bearbeitung Ihres Anliegens verwendet werden. Stammt Ihre Anfrage aus einem Land, in dem wir keinen eigenen Vertrieb haben, willigen Sie zusätzlich in die Weiterleitung Ihrer Daten an den zuständigen lokalen Handelspartner ein. Eine Übersicht der Handelspartner finden Sie auf unserer Kontaktseite. Weitere Informationen zur Datenverarbeitung, einschließlich möglicher Drittlandübermittlung, finden Sie in unseren Datenschutzhinweisen.

Anti-Roboter-Verifizierung
FriendlyCaptcha ⇗

Artikel anfragen
Auf die Merkliste
Auf die Vergleichsliste

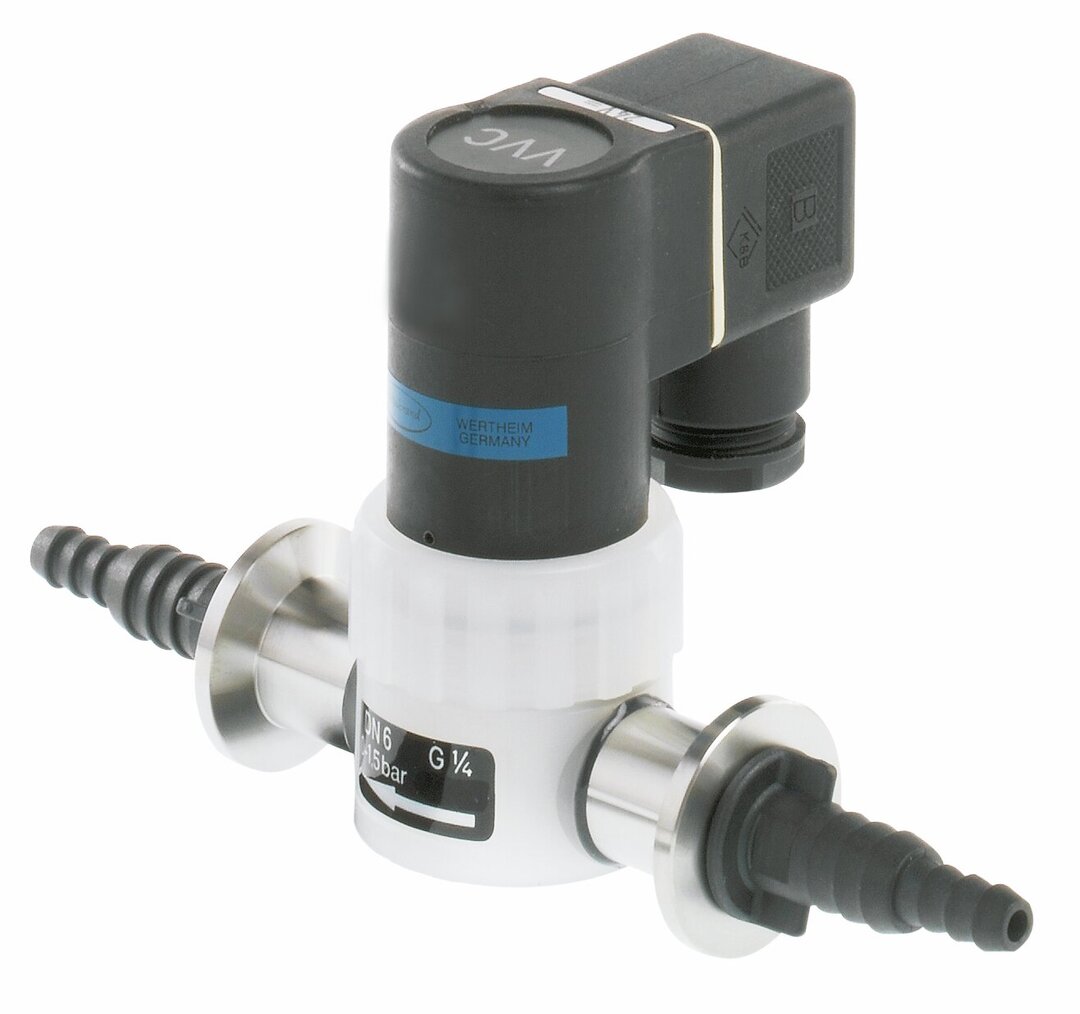

main product photo

Elektromagnetisches Vakuumventil im Einsatz

Saugleitungsventil VV 6C EM 24 V PVDF/Fluorelastomer, elektromagnetisch

Diese Durchgangsventile mit elektromagnetischem Antrieb sind für hohe Schaltzahlen bei kurzen Intervallen ausgelegt und werden daher häufig als Vakuum-Regelventil verwendet. Der konsequent einfache Aufbau ermöglicht ein Ventil mit niedriger Leckrate. Die Ventile der Reihe VV C sind aus Materialien mit hervorragender Chemikalienbeständigkeit gefertigt. Beim VV-B 6C wird als Ventilstempelmaterial ein spezielles Fluorelastomer eingesetzt, das gegenüber dem üblichen PTFE wesentlich bessere Formerhaltung zeigt, viel höhere chemische Beständigkeit als FKM aufweist und beste Langzeitdichtungs-Eigenschaften bietet.


Technische Daten und Abbildungen

Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C
Umgebungstemp., untere Grenze, Betrieb, in °C 0 °C
Max. Medientemperatur für Dauerbetrieb und kurzzeitig in °C 100 °C
Anschluss / Flansch Ventile Kleinflansch KF DN 16 oder Schlauchwelle DN 6/10 mm
Betätigung / Ansteuerung (Spannung) Elektromagnetisch 24 V/=
Leckrate allg./Gehäuse in mbar l/s 1 x 10-2 mbar l/s
Max. Schalthäufigkeit Elektromagnet-Ventile pro Min. 50 pro Min.
Abmessung Ventil: Länge / Eckmaß in mm 80 mm

Downloads

Saugleitungsventil VV 6C EM 24 VPVDF/Fluorelastomer, elektromagnetisch
VV 6C
Elektromagnetisches Vakuumventil
Betriebsanleitung Zubehör
Broschüre PDF 1.4 MB 1.2 MB
Download Download
