VS 25Vakuumventil
Überblick
- kompakte, preisgünstige Bauweise
- guter Leitwert, geringe Leckrate
- in beiden Richtungen dicht gegen Atmosphäre
- heliumleckgeprüft
- griffgünstiger, rastender Schalthebel mit deutlicher Stellungsanzeige
Artikelnr.
20665005
Vakuumventil im Einsatz
Schmetterlings-Durchgangsventil VS 25, Edelstahl, KF DN 25
Ventile der Reihe VS und VS C sind Durchgangsventile in Schmetterlingsbauart. Eine runde Ventilplatte mit außenliegendem Dichtring dreht sich um eine quer zum Ventilgehäuse verlaufende Achse. Dadurch geben die Ventile nahezu den ganzen Querschnitt frei und weisen sehr gute Leitwerte auf. Die Ventilgehäuse sind in einem Stück aus Vollmaterial gearbeitet und benötigen außer der Ventiltellerdichtung nur eine einzige elastische Wellendichtung, die nur auf Drehung beansprucht wird. Diese Ventile weisen sehr niedrige Leckraten und eine geringe Gasabgabe auf. Bei der C-Ausführung besteht die Ventiltellerdichtung aus chemisch beständigem Perfluorelastomer.Technische Daten und Abbildungen
| Anschluss / Flansch Ventile | Kleinflansch KF DN 25 | |
| Betätigung / Ansteuerung (Spannung) | Manuell | |
| Leckrate allg./Gehäuse in mbar l/s | 1 x 10-6 mbar l/s | |
| Abmessung Ventil: Länge / Eckmaß in mm | 65 mm |
Das könnte ebenfalls passend für Sie sein
-
![Membranventil VM 25]()
VM 25 Membranventil- Chemiebeständig
- Handbetätigt
- Leckrate 1 x 10-4 mbar l/s
![Gaseinlassventil VGL, Edelstahl,Messing-Lötanschluß]()
VGL Gaseinlassventil- Handbetätigt
- Ideal für ortsfeste, dauerhafte Montage
- Leckrate 1 x 10-9 mbar l/s
![Kugelhahn VK 16, Messing, KF DN 16]()
VK 16 Kugelhahn- Für Grob- & Feinvakuumbereich
- 90 Grad schwenkbar
- Leckrate 1 x 10-6 mbar l/s
![Kühlwasserventil VKW-B, VACUU·BUS,DN 1,5 mm, Eingang G3/4" / G1/2",Ausgang Schlauchwelle 6 mm,Kabellänge 2 mZertifizierung (NRTL): C/US]()
VKW-B Kühlwasserventil- Stecker VACUU·BUS®
- Nennweite 1.5 mm

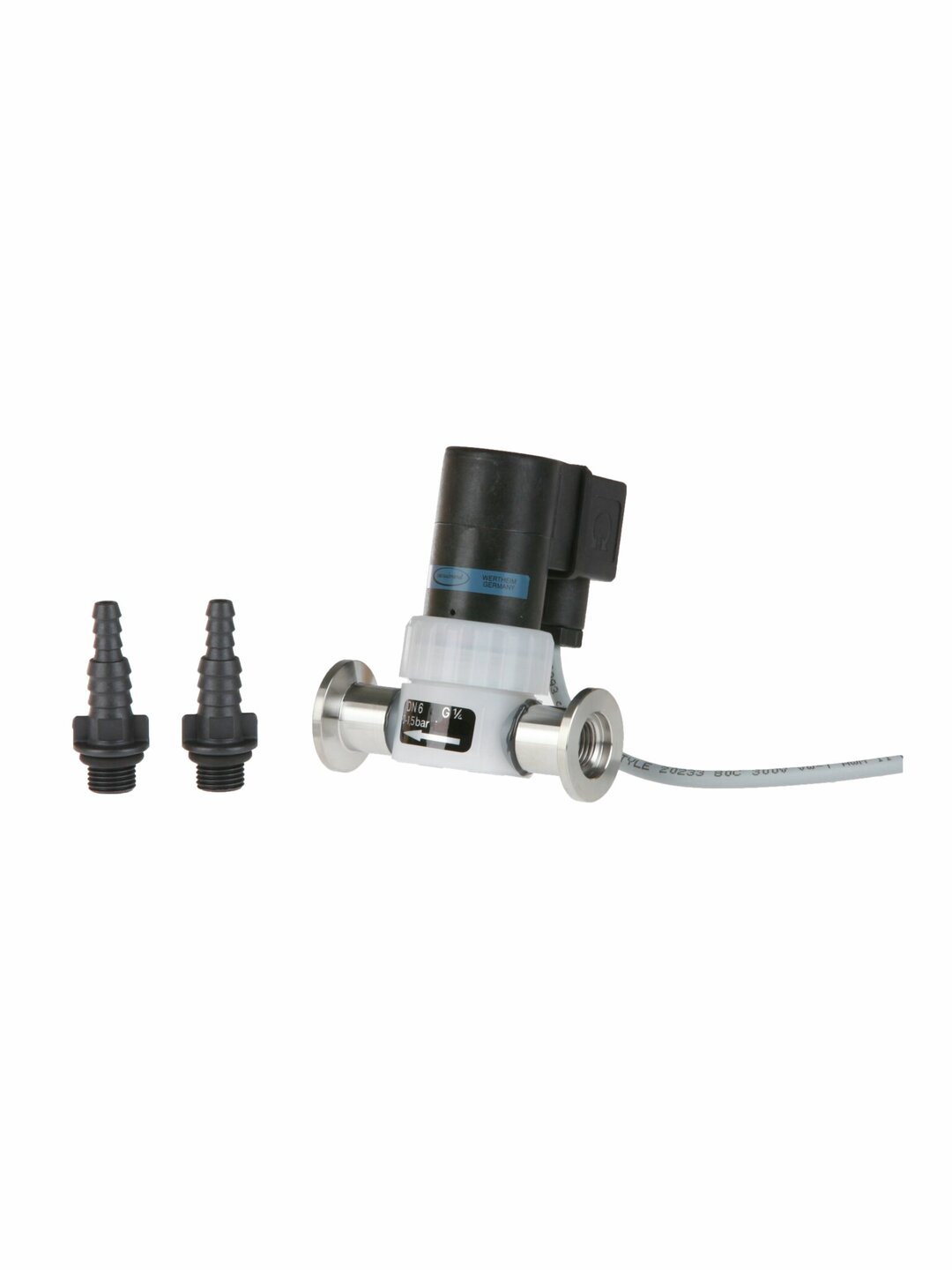

![Saugleitungsventil VV-B 6C, VACUU·BUS,PVDF/Fluorelastomer, elektromagnetisch,DN 16, Zertifizierung (NRTL): C/US]()
VV-B 6C Elektromagnetisches Vakuumventil- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-2 mbar l/s

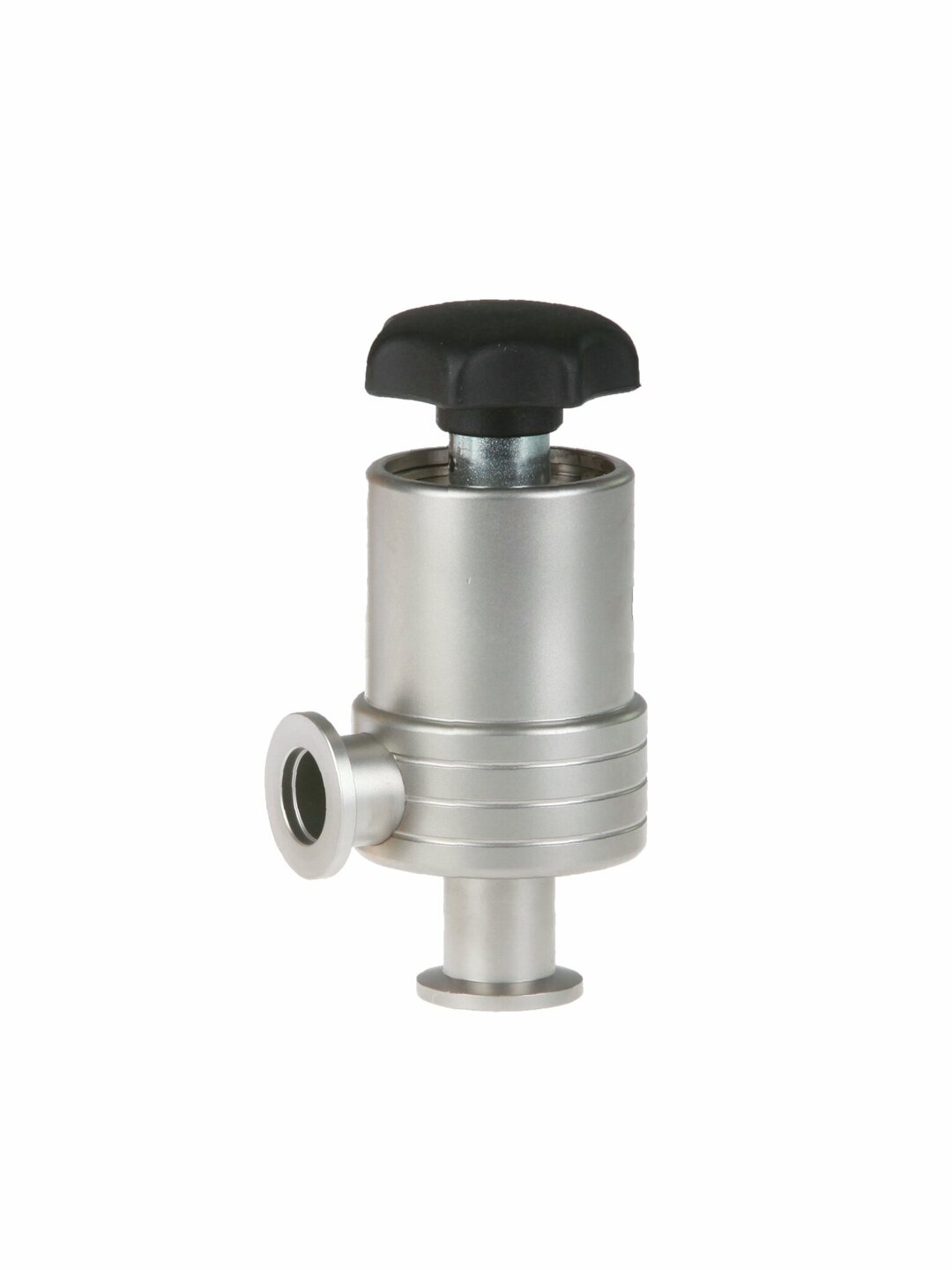

![Federbalg-Eckventil VE, Edelstahl,KF DN 16]()
