VV 6Elektromagnetisches Vakuumventil
Überblick
- Baureihe C mit hervorragender Chemikalienverträglichkeit
- hohe Schalthäufigkeit
- hohe Dichtigkeit, auch nach langer Betriebszeit
- leicht zu reinigen
- vielseitige Anschlussmöglichkeit über Kleinflansch oder Schlauchwelle
Artikelnr.
20674090
Elektromagnetisches Vakuumventil im Einsatz
Saugleitungsventil VV 6, 24 V/=, FPM/PP
Diese Durchgangsventile mit elektromagnetischem Antrieb sind für hohe Schaltzahlen bei kurzen Intervallen ausgelegt und werden daher häufig als Vakuum-Regelventil verwendet. Der konsequent einfache Aufbau ermöglicht ein Ventil mit niedriger Leckrate. Die Ventile der Reihe VV C sind aus Materialien mit hervorragender Chemikalienbeständigkeit gefertigt. Beim VV-B 6C wird als Ventilstempelmaterial ein spezielles Fluorelastomer eingesetzt, das gegenüber dem üblichen PTFE wesentlich bessere Formerhaltung zeigt, viel höhere chemische Beständigkeit als FKM aufweist und beste Langzeitdichtungs-Eigenschaften bietet.Technische Daten und Abbildungen
| Umgebungstemp., obere Grenze, Betrieb, in °C | 50 °C | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 0 °C | |
| Max. Medientemperatur für Dauerbetrieb und kurzzeitig in °C | 80 °C | |
| Anschluss / Flansch Ventile | Kleinflansch KF DN 16 oder Schlauchwelle DN 6/10 mm | |
| Betätigung / Ansteuerung (Spannung) | Elektromagnetisch 24 V/= | |
| Leckrate allg./Gehäuse in mbar l/s | 1 x 10-5 mbar l/s | |
| Max. Schalthäufigkeit Elektromagnet-Ventile pro Min. | 120 pro Min. | |
| Abmessung Ventil: Länge / Eckmaß in mm | 100 mm |
Downloads
Saugleitungsventil VV 6, 24 V/=, FPM/PP
Das könnte ebenfalls passend für Sie sein
-
![Membranventil VM 25]()
VM 25 Membranventil- Chemiebeständig
- Handbetätigt
- Leckrate 1 x 10-4 mbar l/s
![Gaseinlassventil VGL, Edelstahl,Messing-Lötanschluß]()
VGL Gaseinlassventil- Handbetätigt
- Ideal für ortsfeste, dauerhafte Montage
- Leckrate 1 x 10-9 mbar l/s
![Kugelhahn VK 16, Messing, KF DN 16]()
VK 16 Kugelhahn- Für Grob- & Feinvakuumbereich
- 90 Grad schwenkbar
- Leckrate 1 x 10-6 mbar l/s
![Kühlwasserventil VKW-B, VACUU·BUS,DN 1,5 mm, Eingang G3/4" / G1/2",Ausgang Schlauchwelle 6 mm,Kabellänge 2 mZertifizierung (NRTL): C/US]()
VKW-B Kühlwasserventil- Stecker VACUU·BUS®
- Nennweite 1.5 mm
![Saugleitungsventil VV-B 6C, VACUU·BUS,PVDF/Fluorelastomer, elektromagnetisch,DN 16, Zertifizierung (NRTL): C/US]()
VV-B 6C Elektromagnetisches Vakuumventil- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-2 mbar l/s

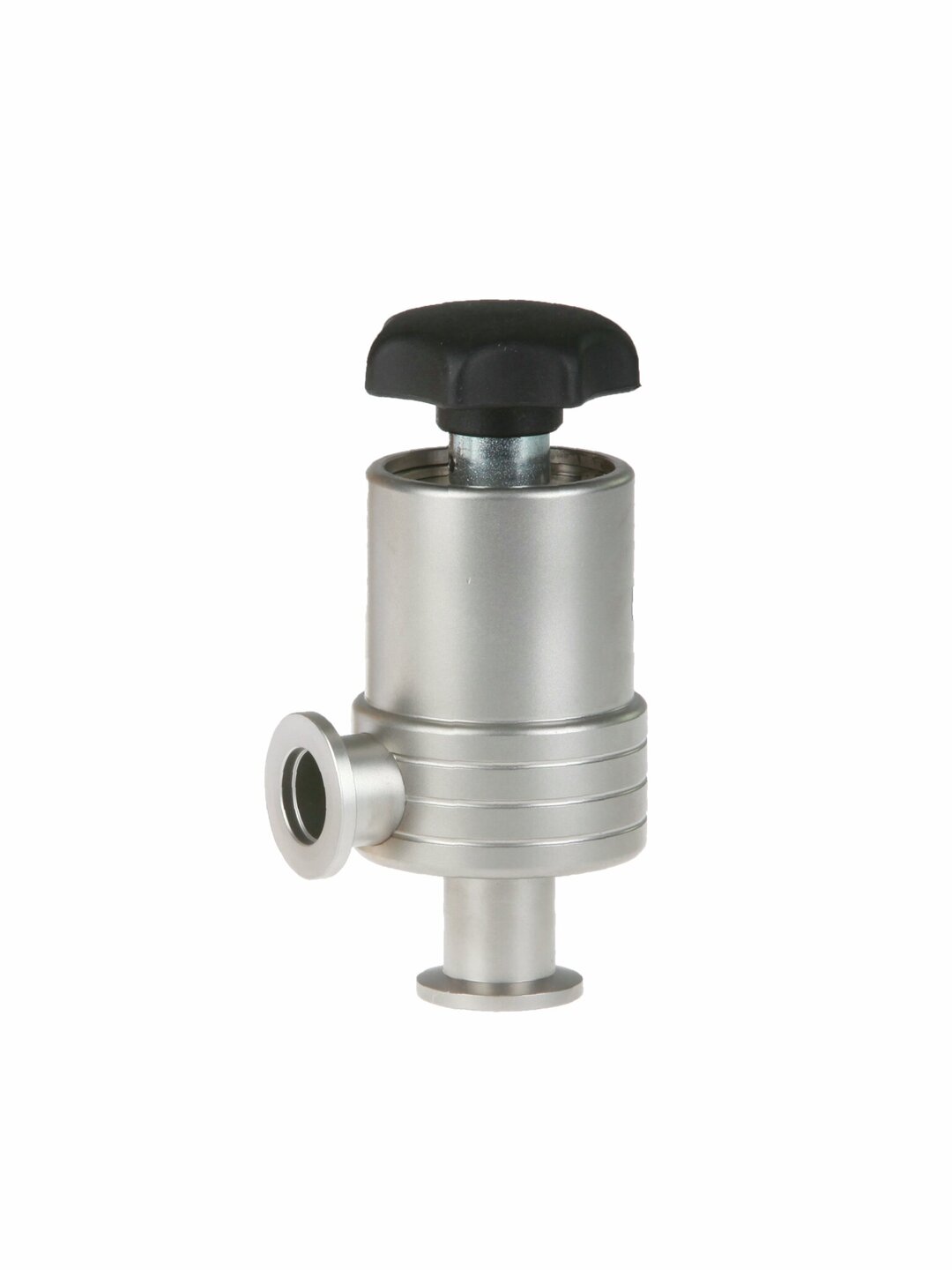

![Federbalg-Eckventil VE, Edelstahl,KF DN 16]()
