VACUU·VIEW extendedVacuomètre
Vue d’ensemble
- un seul appareil de mesure de précision pour un domaine de mesure particulièrement vaste, depuis la pression atmosphérique jusqu'à 10-3 mbar, pour tous vos process sous vide grossier et vide fin
- boîtier compact avec capteurs intégrés, implantation pratique en laboratoire et sur ligne de procédé
- combinaison de jauges chimiquement résistantes (jauge à membrane céramique et jauge Pirani) pour une grande durée de vie, même avec des composés chimiques agressifs
- indicateur de pression lumineux , lecture facile des mesures
- afficheur avec guidage par menus, réglages simples des options d'affichage comme l'unité de pression
Référence
20683210
Vacuomètre en utilisation
Les nouveaux vacuomètres VACUU·VIEW extended sont un outil idéal pour la surveillance de vos process de vide dans les domaines du vide grossier et du vide fin . La combinaison de jauges chimiquement résistantes (jauge à membrane céramique et jauge Pirani enrobée de céramique) permet une mesure de vide fiable dans tout le domaine de mesure, depuis la pression atmosphérique jusqu'à 10-3 mbar.
Données techniques et illustrations
| Limite de mesure supérieure en mbar/hPa | 1100 mbar | |
| Limite de mesure supérieure en torr | 825 torr | |
| Limite de mesure inférieure en mbar/hPa | 1 x 10-3 | |
| Limite de mesure inférieure en torr | 1 x 10-3 torr | |
| Principe de mesure | Capteur de membrane en céramique + capteur de Pirani revêtue de céramique | |
| Précision de mesure | +- 15% de la valeur indiquée de 0.01-5 mbar/hPa/torr / +-3 mbar pour > 5 mbar mbar/hPa/torr | |
| Certification ATEX | II 3/- G Ex h IIC T4 Gc X Internal Atm. only | |
| Dérive de température | +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K | |
| Raccord de commande | Petite bride KF DN 16 et embout à visser DN 6/10 mm | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Max. Température du fluide pour un fonctionnement continu | 40 °C | |
| Température max. Température du fluide (courte durée) | 80 °C | |
| Matériau du boîtier extérieur | Boîtier en plastique stable avec bonne résistance aux produits chimiques | |
| Soupape d'aération | Non | |
| Classe de protection IP selon IEC 60529 | IP 54 | |
| Classe de protection selon UL50E | Type 5 | |
| Classe de protection de la face avant selon IEC 60529 | IP 54 | |
| Poids en kg | 0.19 kg | |
| Dimensions L en mm | 50 mm | |
| Dimensions P en mm | 62 mm | |
| Dimensions H en mm | 103 mm | |
| Capteur de pression | Integr. | |
| Longueur du câble de connexion en m | 2 m | |
| NRTL certification | Oui | |
| Compris dans la livraison | Vacuomètre avec capteur de vide intégré, prêt à l'emploi, set embout DN 6/10 mm, avec adaptateur secteur et manuel d´utilisation. |
Téléchargements
Vacuomètre VACUU·VIEW extended, 1100 - 0.001 mbaraccréditation (NRTL): C/US100-230 V/50-60 Hz, prise CEE/CH/UK/US/AUS
VACUU·VIEW extended
Vacuomètre
Mode d'emploi pour vacuomètres / régulateurs
Manuel
PDF
5.3 MB
5.5 MB
5.2 MB
5.2 MB
5.2 MB
5.2 MB
5.2 MB
5.1 MB
5.2 MB
5.2 MB
5.2 MB
Fiche technique
Fiche technique
PDF
3.5 MB
3.5 MB
3.5 MB
3.5 MB
3.6 MB
Accessoires
Cela pourrait également vous convenir
-
![Vacuomètre VACUU·VIEW1100 - 0.1 mbaraccréditation (NRTL): C/US100-230 V/50-60 Hz,prise CEE/CH/UK/US/AUS]()
VACUU·VIEW Vacuomètre- Résistance chimique
- Stabilité fiable à long terme
- Alimentation sur secteur

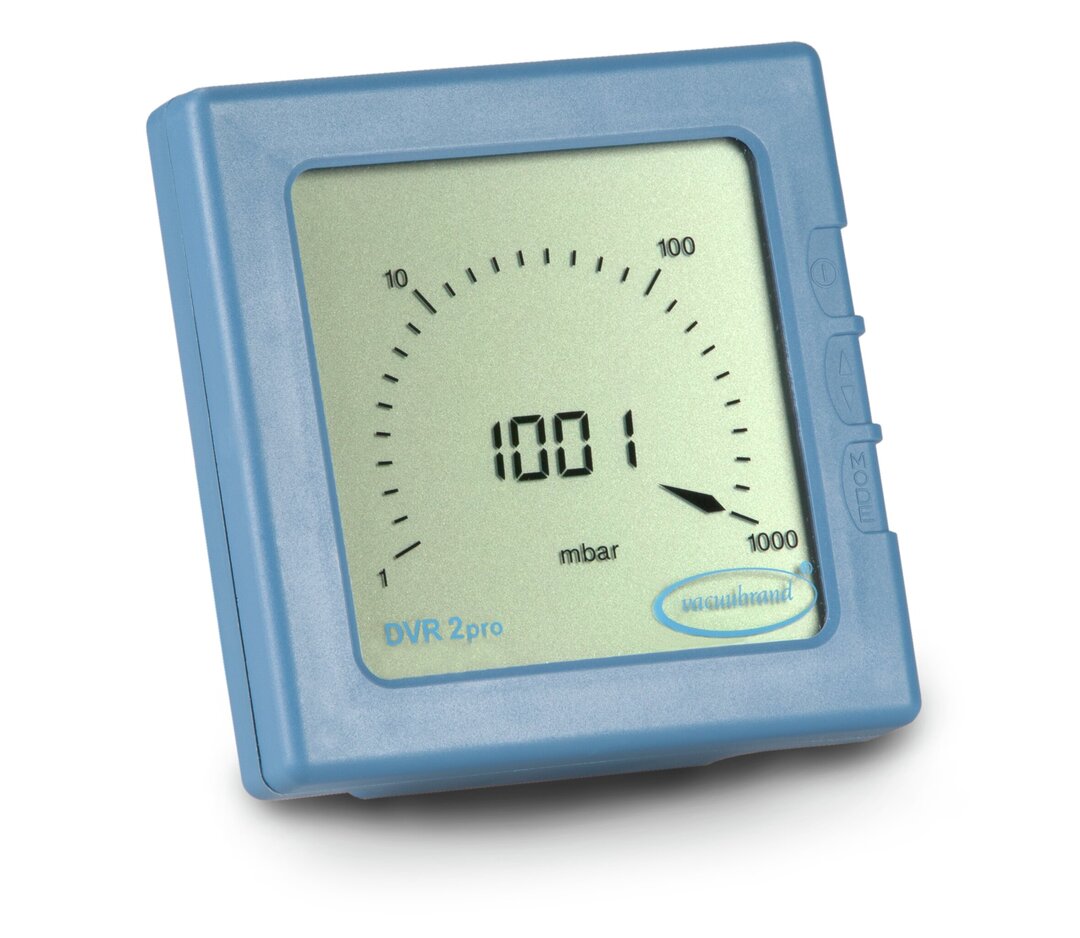

![Vacuomètre DVR 2pro, 1080 - 1 mbar*** Piles alcalines au dioxyde de manganèse-zinc!Transport pas limité - Pas des matières dangereusesselon IATA SP A123 et ADR/RID/IMDG code. ***]()
DVR 2pro Vacuomètre- Résistance chimique
- Stabilité fiable à long terme
- Alimentation par batterie

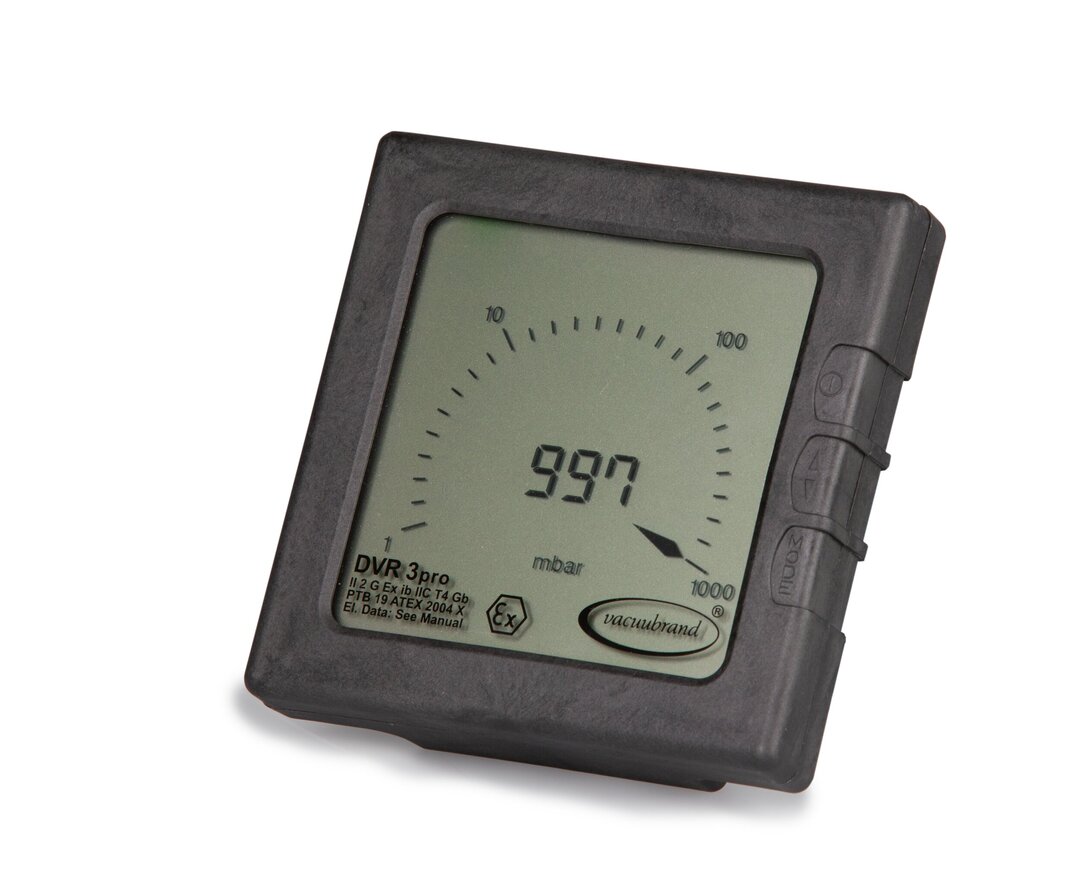

![Vacuomètre DVR 3pro,PTB 19 ATEX 2004 X: II 2G EX ib IIC T4 Gb*** Piles alcalines au dioxyde de manganèse-zinc!Transport pas limité - Pas des matières dangereusesselon IATA SP A123 et ADR/RID/IMDG code. ***]()
