VACUU·VIEWVacuomètre
Vue d’ensemble
- précision extrême dans le domaine de la pression atmosphérique jusqu'à 0,1 mbar, idéal pour tous les processus sous vide grossier
- boîtier compact avec capteurs intégrés, implantation pratique en laboratoire et sur ligne de procédé
- jauge à membrane céramique chimiquement résistante, grande durée de vie, même avec des composés chimiques agressifs
- indicateur de pression lumineux, lecture facile des mesures
- afficheur avec guidage par menus, réglages simples des options d'affichage comme l'unité de pression
Référence
20683220
Vacuomètre en utilisation
Les nouveaux vacuomètres VACUU·VIEW à jauge à membrane céramique chimiquement résistante sont un outil idéal pour la surveillance de votre process de vide dans le domaine du vide grossier. Le principe de mesure capacitive permet de mesurer la pression absolue indépendamment de la nature du gaz.
Données techniques et illustrations
| Limite de mesure supérieure en mbar/hPa | 1100 mbar | |
| Limite de mesure supérieure en torr | 825 torr | |
| Limite de mesure inférieure en mbar/hPa | 0.1 | |
| Limite de mesure inférieure en torr | 0.075 torr | |
| Principe de mesure | Membrane en céramique d'alumine, capactif, ind. du gaz, mesure absolue | |
| Précision de mesure | < +- 1 mbar/hPa/torr / +- 1 chiffre (après ajustage, à temp. constante) mbar/hPa/torr | |
| Certification ATEX | II 3/- G Ex h IIC T4 Gc X Internal Atm. only | |
| Dérive de température | < 0.07 mbar/hPa/0.05 torr /K mbar/hPa/torr /K | |
| Raccord de commande | Petite bride KF DN 16 et embout à visser DN 6/10 mm | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Max. Température du fluide pour un fonctionnement continu | 40 °C | |
| Température max. Température du fluide (courte durée) | 80 °C | |
| Matériau du boîtier extérieur | Boîtier en plastique stable avec bonne résistance aux produits chimiques | |
| Soupape d'aération | Non | |
| Classe de protection IP selon IEC 60529 | IP 54 | |
| Classe de protection selon UL50E | Type 5 | |
| Classe de protection de la face avant selon IEC 60529 | IP 54 | |
| Poids en kg | 0.19 kg | |
| Dimensions L en mm | 50 mm | |
| Dimensions P en mm | 62 mm | |
| Dimensions H en mm | 103 mm | |
| Capteur de pression | Integr. | |
| Longueur du câble de connexion en m | 2 m | |
| NRTL certification | Oui | |
| Compris dans la livraison | Vacuomètre avec capteur de vide intégré, prêt à l'emploi, set embout DN 6/10 mm, avec adaptateur secteur et manuel d´utilisation. |
Téléchargements
Vacuomètre VACUU·VIEW1100 - 0.1 mbaraccréditation (NRTL): C/US100-230 V/50-60 Hz,prise CEE/CH/UK/US/AUS
VACUU·VIEW
Vacuomètre
Mode d'emploi pour vacuomètres / régulateurs
Manuel
PDF
5.3 MB
5.5 MB
5.2 MB
5.2 MB
5.2 MB
5.2 MB
5.2 MB
5.1 MB
5.2 MB
5.2 MB
5.2 MB
Fiche technique
Fiche technique
PDF
2.3 MB
2.3 MB
2.3 MB
2.3 MB
2.4 MB
Accessoires
Cela pourrait également vous convenir
-
![Vacuomètre VACUU·VIEW extended, 1100 - 0.001 mbaraccréditation (NRTL): C/US100-230 V/50-60 Hz, prise CEE/CH/UK/US/AUS]()
VACUU·VIEW extended Vacuomètre- Résistance chimique
- Stabilité fiable à long terme
- Alimentation sur secteur
![Vacuomètre DVR 2pro, 1080 - 1 mbar*** Piles alcalines au dioxyde de manganèse-zinc!Transport pas limité - Pas des matières dangereusesselon IATA SP A123 et ADR/RID/IMDG code. ***]()
DVR 2pro Vacuomètre- Résistance chimique
- Stabilité fiable à long terme
- Alimentation par batterie
![Vacuomètre DVR 3pro,PTB 19 ATEX 2004 X: II 2G EX ib IIC T4 Gb*** Piles alcalines au dioxyde de manganèse-zinc!Transport pas limité - Pas des matières dangereusesselon IATA SP A123 et ADR/RID/IMDG code. ***]()
Vacuomètre en utilisation
Les nouveaux vacuomètres VACUU·VIEW à jauge à membrane céramique chimiquement résistante sont un outil idéal pour la surveillance de votre process de vide dans le domaine du vide grossier. Le principe de mesure capacitive permet de mesurer la pression absolue indépendamment de la nature du gaz.
Données techniques et illustrations
Limite de mesure supérieure en mbar/hPa 1100 mbar Limite de mesure supérieure en torr 825 torr Limite de mesure inférieure en mbar/hPa 0.1 Limite de mesure inférieure en torr 0.075 torr Principe de mesure Membrane en céramique d'alumine, capactif, ind. du gaz, mesure absolue Précision de mesure < +- 1 mbar/hPa/torr / +- 1 chiffre (après ajustage, à temp. constante) mbar/hPa/torr Certification ATEX II 3/- G Ex h IIC T4 Gc X Internal Atm. only Dérive de température < 0.07 mbar/hPa/0.05 torr /K mbar/hPa/torr /K Raccord de commande Petite bride KF DN 16 et embout à visser DN 6/10 mm Temp. Ambiante, límite inféreure, stockage, en °C -10 °C Temp. Ambiante, límite supérieure, stockage, en °C 60 °C Temp. Ambiante, límite inférieure, en service, en °C 10 °C Temp. Ambiante, límite supérieure, en service, en °C 40 °C Max. Température du fluide pour un fonctionnement continu 40 °C Température max. Température du fluide (courte durée) 80 °C Matériau du boîtier extérieur Boîtier en plastique stable avec bonne résistance aux produits chimiques Soupape d'aération Non Classe de protection IP selon IEC 60529 IP 54 Classe de protection selon UL50E Type 5 Classe de protection de la face avant selon IEC 60529 IP 54 Poids en kg 0.19 kg Dimensions L en mm 50 mm Dimensions P en mm 62 mm Dimensions H en mm 103 mm Capteur de pression Integr. Longueur du câble de connexion en m 2 m NRTL certification Oui Compris dans la livraison Vacuomètre avec capteur de vide intégré, prêt à l'emploi, set embout DN 6/10 mm, avec adaptateur secteur et manuel d´utilisation. Téléchargements
Vacuomètre VACUU·VIEW1100 - 0.1 mbaraccréditation (NRTL): C/US100-230 V/50-60 Hz,prise CEE/CH/UK/US/AUSVACUU·VIEW VacuomètreTélécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger TéléchargerMode d'emploi pour vacuomètres / régulateursManuel PDF 5.3 MB 5.5 MB 5.2 MB 5.2 MB 5.2 MB 5.2 MB 5.2 MB 5.1 MB 5.2 MB 5.2 MB 5.2 MBTélécharger Télécharger Télécharger Télécharger TéléchargerFiche techniqueFiche technique PDF 2.3 MB 2.3 MB 2.3 MB 2.3 MB 2.4 MBAccessoires
Cela pourrait également vous convenir
-

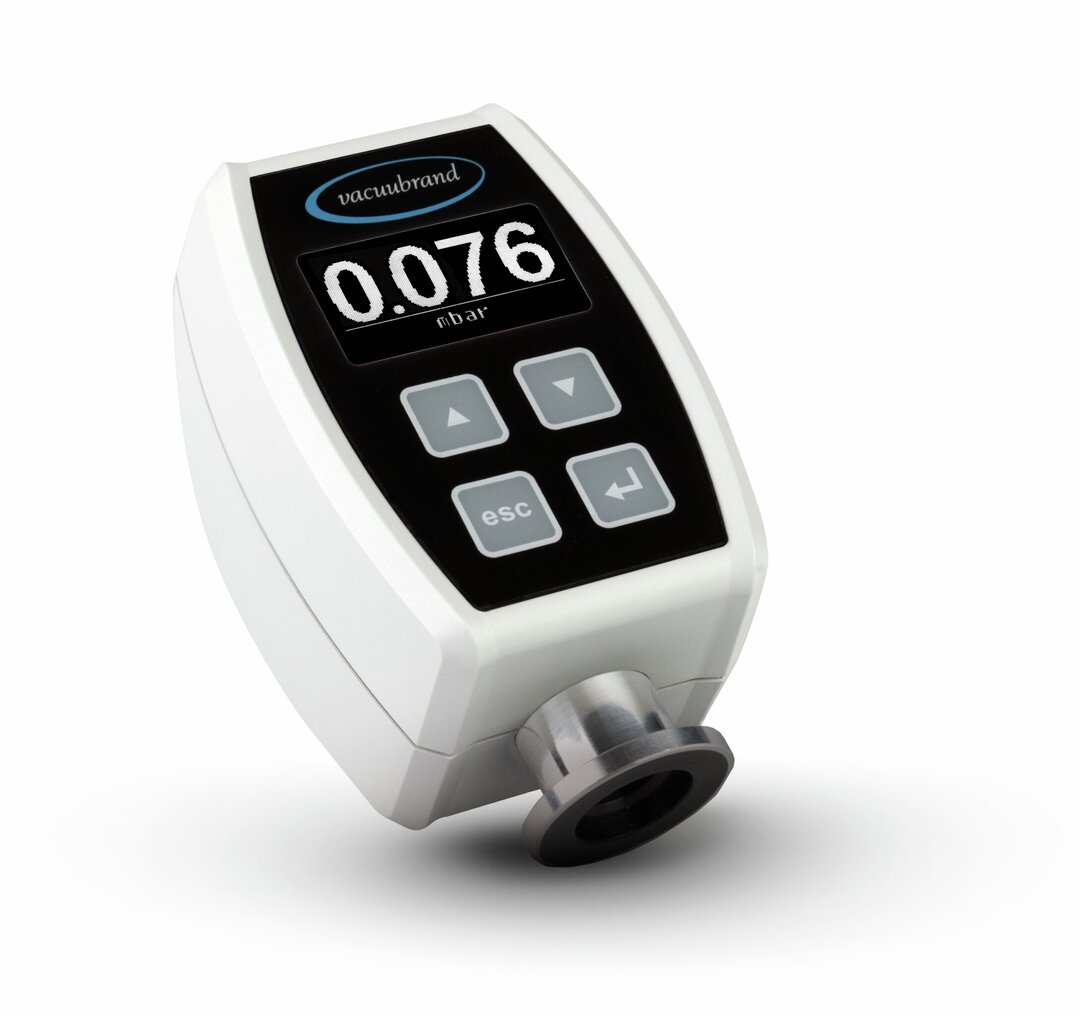

![Vacuomètre VACUU·VIEW extended, 1100 - 0.001 mbaraccréditation (NRTL): C/US100-230 V/50-60 Hz, prise CEE/CH/UK/US/AUS]()
