MD 4C NT +AK+EKSystème de vide « chimie »
Vue d’ensemble
- excellente résistance chimique et bonne tolérance aux condensats
- débit élevé, même à proximité du vide limite
- bon vide limite sous lest d'air/gaz inerte
- fonctionnement silencieux et vibrations réduites
- excellent respect de l'environnement grâce à une récupération efficace des solvants
Vide limite
1.5 mbar
Vide limite avec lest d'air
3 mbar
Débit maximale 50 Hz
3.4 m3/h
Système de vide « chimie » en utilisation
Ce groupe de pompage pour la chimie répond à un large éventail d'applications pour l'aspiration, et l'évaporation de gaz et vapeurs. Il est particulièrement adapté pour l'évaporation des solvants à haut point d'ébullition. Les applications typiques sont les évaporateurs rotatifs et les étuves à vide. Le séparateur à l'aspiration (AK) en verre avec film plastique retient les particules et les liquides. La colonne de condensation au refoulement (EK) est particulièrement efficace et compacte. Elle permet une récupération proche de 100 % des solvants pour protéger l'environnement et être éventuellement réutilisés.
Données techniques et illustrations
| Débit maximale 50 Hz | 3.4 m3/h | illustration technique |
| Débit maximale 60 Hz | 2.2 cfm | illustration technique |
| Vide limite | 1.5 mbar / 1.1 torr | |
| Vide limite avec lest d'air | 3 mbar / 2.2 torr | |
| Nombre de cylindres | 4 | |
| Nombre d'étages | 3 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Embout DN 8-10 mm | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Raccord de l'eau de refroidissement | 2 x embout DN 6-8 mm | |
| Puissance nominale en kW | 0.25 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 326 mm | |
| Dimensions P en mm | 243 mm | |
| Dimensions H en mm | 402 mm | |
| Poids en kg | 17.3 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL certification | Oui | |
| Compris dans la livraison | Groupe de pompage complet, prêt à l´emploi, avec manuel d´utilisation. | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![Silencieux avec tuyau DN 8-10mm]()
DN 8-10mm Silencieux avec tuyau 5cm![VACUU·LAN® coude orientablepour tuyaux PTFE DN 10/8mm]()
Coude orientable Module VACUU LAN- Configuration individuelle
- Vide adapté aux besoins
- Grande flexibilité
![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
DN 8 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 8 mm
- Au mètre

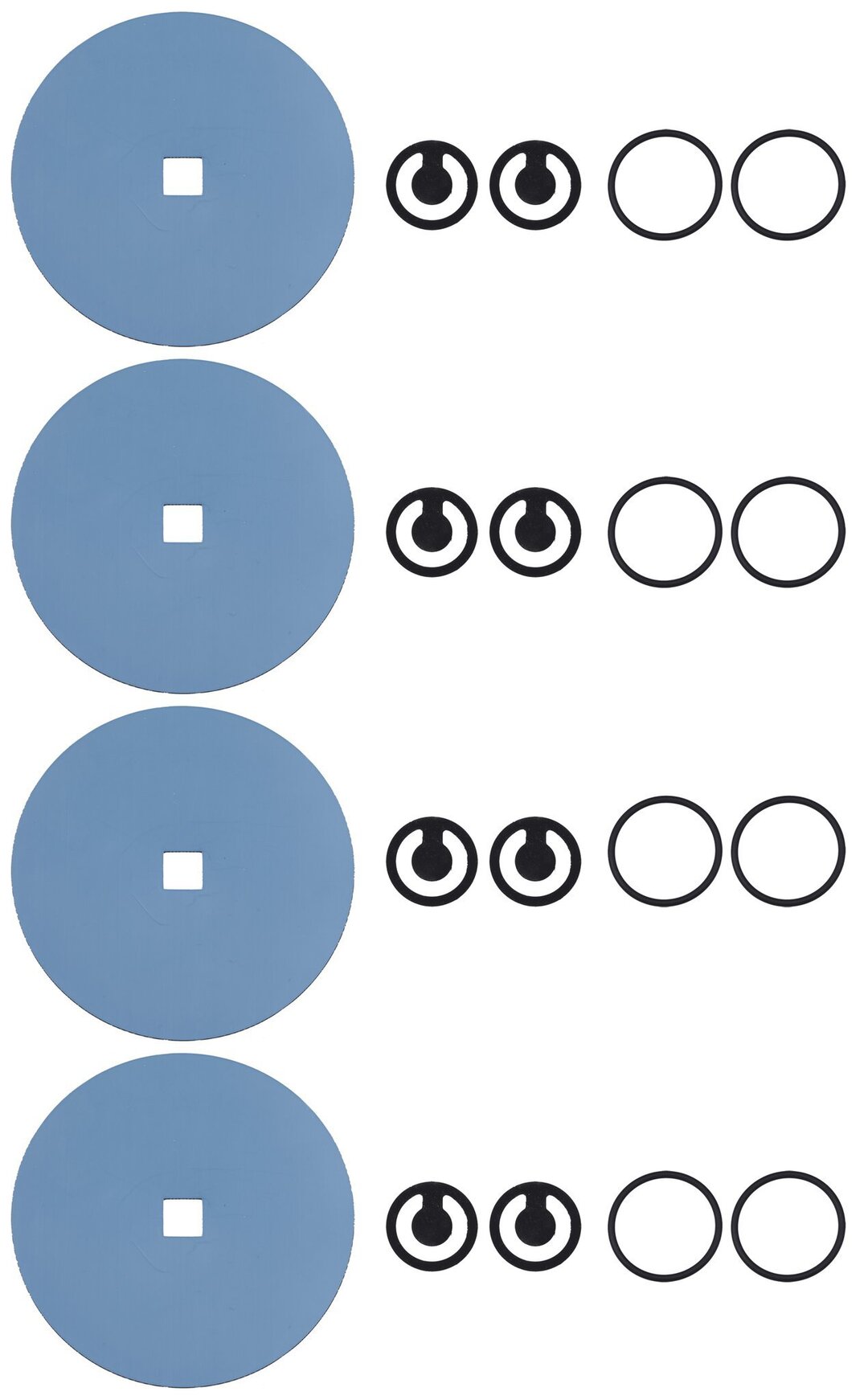

![Set de membranes et clapets pourMD 4C NT/VARIO / PC 3003 / PC 3004]()
