ME 16 NT VARIO selectPompe à membrane
Vue d’ensemble
- #
Vide limite
70 mbar
Débit maximale 50 Hz
19 m3/h
Pompe à membrane en utilisation
Données techniques et illustrations
| Débit maximale 50 Hz | 19 m3/h | illustration technique |
| Débit maximale 60 Hz | 11.2 cfm | illustration technique |
| Vide limite | 70 mbar / 53 torr | |
| Nombre de cylindres | 8 | |
| Nombre d'étages | 1 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | G1/2" | |
| Puissance nominale en kW | 0.53 kW | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 552 mm | |
| Dimensions P en mm | 260 mm | |
| Dimensions H en mm | 450 mm | |
| Poids en kg | 31.6 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 54 dBA | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe complète, prête à l'emploi, silencieux avec manuel d'utilisation | |
| Tension nominale plage 1 | 100-120 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz | |
| Interface | Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required) |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 100l)
Téléchargements
Accessoires
-

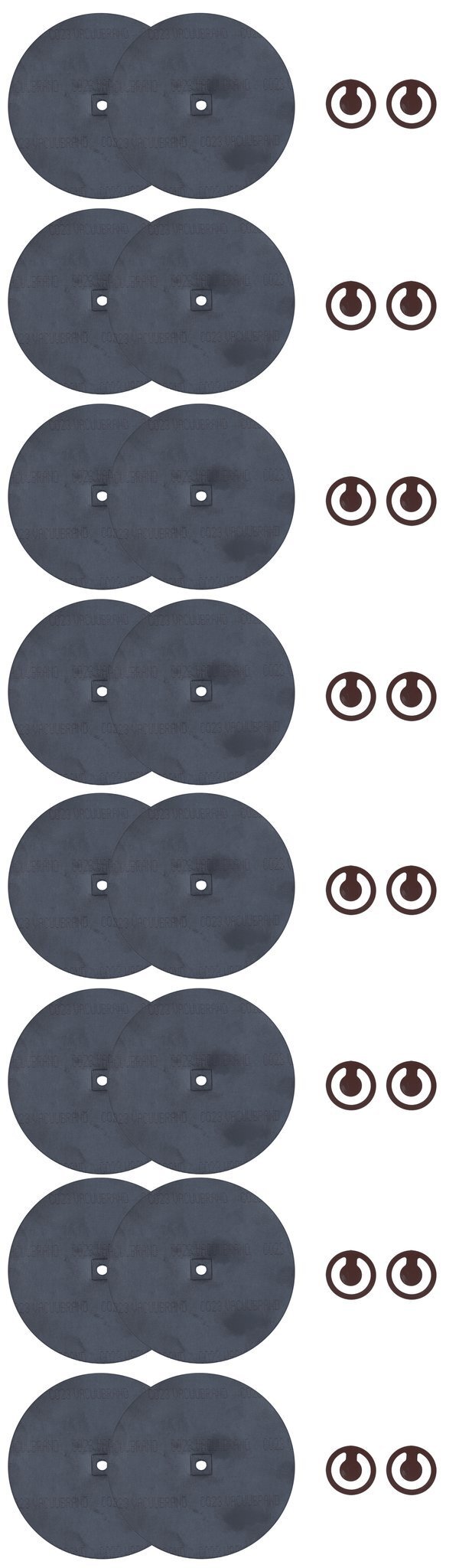

![Set de membranes et clapetspour MZ 8, MD 8, ME 16]()
