PC 3016 NT VARIO selectPompe à membrane "chimie" VARIO®
Vue d’ensemble
- Régulateur de vide VACUU·SELECT avec interface utilisateur graphique et process de vide prédéfinis, qui simplifient l’utilisation au laboratoire
- détection automatique du point d’ébullition et réglage du vide pour des temps de process courts
- solution idéale pour les process d’évaporation de grandes quantités de solvants à point d’ébullition bas
- longévité incomparable de la membrane, pour des coûts d’exploitation et de maintenance minimes
- excellente écocompatibilité grâce à une faible consommation d’énergie et à une récupération efficace des solvants
Vide limite
70 mbar
Vide limite avec lest d'air
100 mbar
Débit maximale 50 Hz
19.3 m3/h
Pompe à membrane "chimie" VARIO® en utilisation
Ces pompes puissantes ont un débit particulièrement élevé. Les groupes de pompage VARIO® permettent une régulation précise du vide par le réglage de la vitesse de la pompe à vide. De par son concept, le PC 3016 NT VARIO select s’avère parfait pour l’évaporation de grandes quantités de solvants à point d’ébullition bas. L’interface utilisateur graphique du régulateur de vide VACUU·SELECT vous permet de sélectionner des process de vide prédéfinis pour toutes les applications de laboratoire courantes. En cas d’évaporation de solvants, l’appareil détecte automatiquement la pression d’ébullition et adapte le déroulement du process sans intervention de l’utilisateur. Bien entendu, vous pouvez aussi personnaliser l’application, la valeur de vide souhaitée et bien d’autres paramètres. Avec la régulation VARIO®, la pompe ne dépasse jamais la vitesse nécessaire. Ceci allonge les intervalles de maintenance et rend le groupe de pompage silencieux. Le séparateur en verre avec dispositif de protection et monté côté aspiration retient les particules ainsi que les liquides. Très écologique, le condenseur de vapeur monté côté pression permet une récupération des solvants proche des 100 %. #
Données techniques et illustrations
| Débit maximale 50 Hz | 19.3 m3/h | illustration technique |
| Débit maximale 60 Hz | 11.4 cfm | illustration technique |
| Vide limite | 70 mbar / 53 torr | |
| Vide limite avec lest d'air | 100 mbar / 75 torr | |
| Nombre de cylindres | 8 | |
| Nombre d'étages | 1 | |
| Type d'affichage / de contrôleur de vide | VACUU·SELECT | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 / embout DN 15 mm | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Raccord de l'eau de refroidissement | 2 x embout DN 6-8 mm | |
| Puissance nominale en kW | 0.53 kW | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 616 mm | |
| Dimensions P en mm | 387 mm | |
| Dimensions H en mm | 450 mm | |
| Poids en kg | 29.7 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 47 dBA | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 200-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 100l)
Téléchargements
Accessoires
-
![VACUU·SELECT gestion des utilisateurs]()
VACUU·SELECT User Management Extension des fonctions du régulateur VACUU·SELECT- Attribution flexible et individuelle des droits
- Conservation des paramètres de process
- Environnement de travail adapté
![Collier de serrage, aluminium,KF DN 20/25]()
KF DN 20/25 Collier de serrage pour petite bride- Raccord rapide
- Largeur nominale KF DN 20/25 mm
- Matériau Aluminium
![Bague de centrage extérieure, plastique,joint torique en FPM, KF DN 20/25]()
KF DN 20/25 Anneau de centrage universel pour petite bride![Tuyau en PVC avec spirale,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau à vide PVC avec armature spiralée intérieure, à petites brides- PVC avec armature en spirale inox
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
![Capteur de niveau de remplissagepour ballon rond 500 mlaccréditation (NRTL): C/US]()
500 ml Capteur de niveau de remplissage pour ballon rond![Soupape d'eau de refroidissement VKW-B,VACUU·BUS, DN 1,5 mm, entrée G3/4" /G1/2", sortie embout cranté 6 mm,longueur de câble 2 maccréditation (NRTL): C/US]()
VKW-B Électrovanne de gestion de l'eau de refroidissement- Fiche secteur VACUU·BUS®
- Largeur nominale 1.5 mm
![Vanne d´entrée d'air électromagnétiqueVB M-B KF DN16 / G1/4 avec emboutcranté G1/4" - 6/10 mm, VACUU·BUS,accréditation (NRTL): C/US]()
VB M-B Vanne de rentrée d'air- Commande manuelle
- Très bonne protection contre l'usure
- Taux de fuite 1 x 10-3 mbar l/s
Cela pourrait également vous convenir
-
![ME 1C Chemistry diaphragm pump]()
ME 1C Pompe à membrane « chimie »- Vide limite 100 mbar
- Débit 0.7 m3/h
- Sans huile & résistance chimique

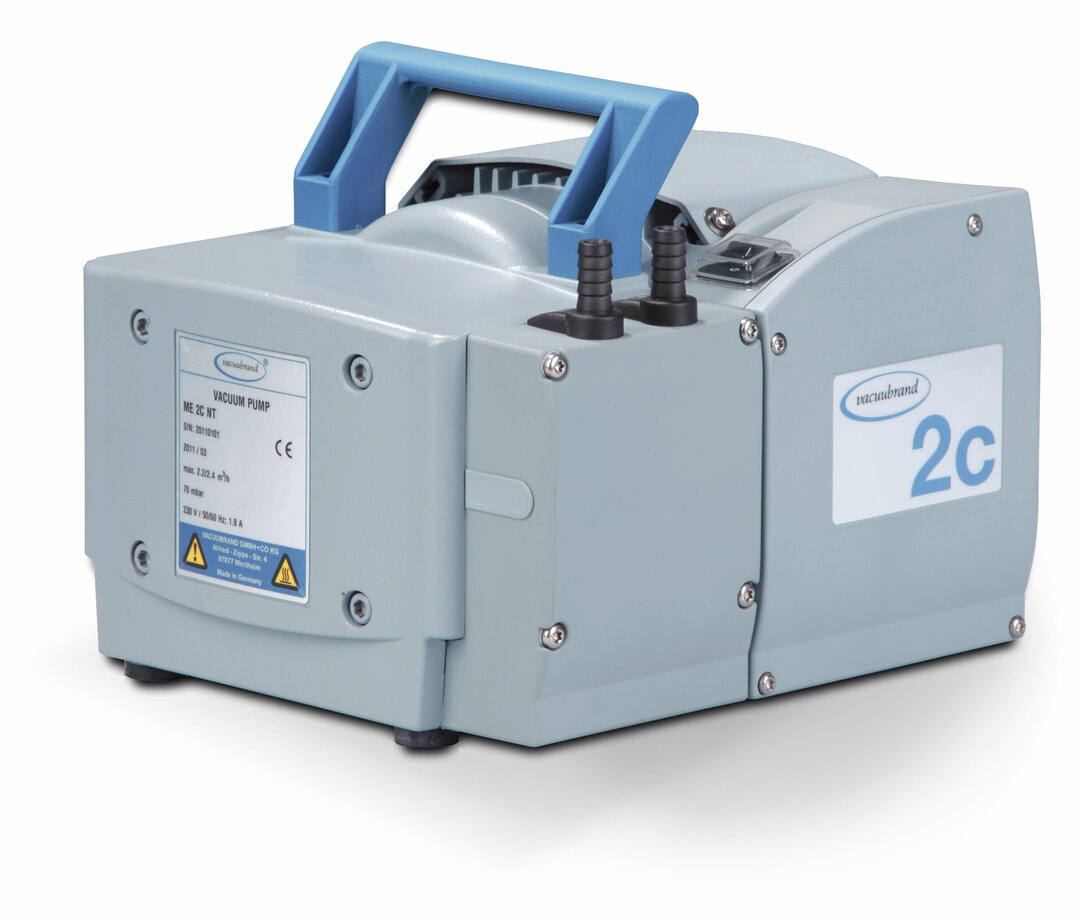

![ME 2C NT Pompe à membrane « chimie »]()
ME 2C NT Pompe à membrane « chimie »- Vide limite 70 mbar
- Débit 2.1 m3/h
- Sans huile & résistance chimique
![ME 4C NT Pompe à membrane « chimie »]()
ME 4C NT Pompe à membrane « chimie »- Vide limite 70 mbar
- Débit 3.9 m3/h
- Sans huile & résistance chimique

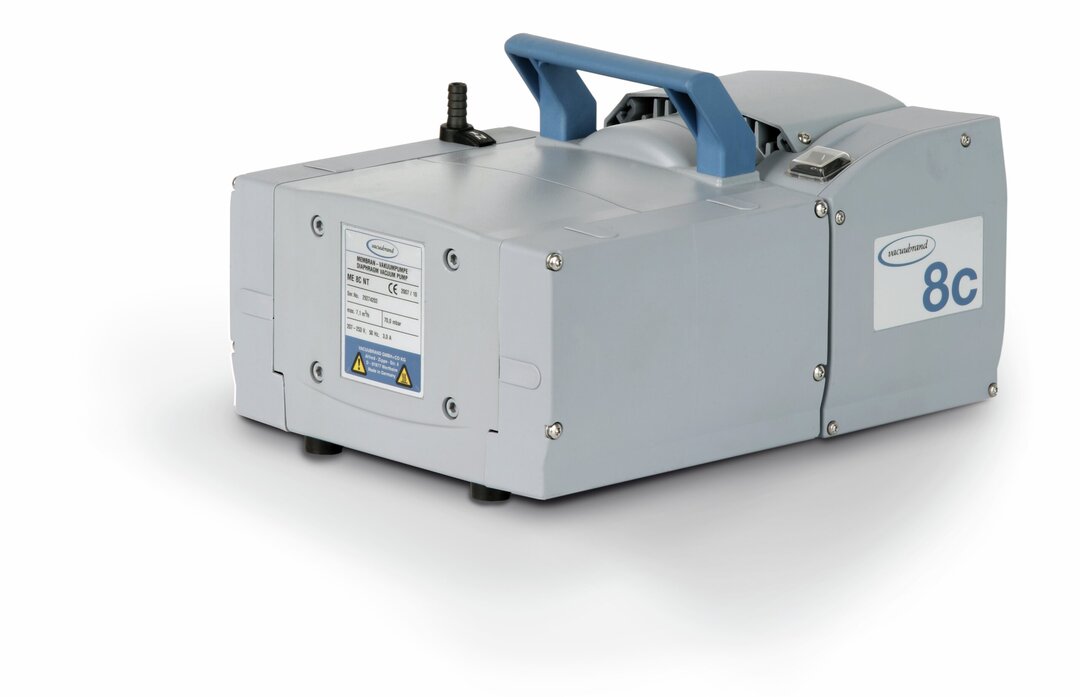

![ME 8C NT Pompe à membrane « chimie »]()
