MD 4C EX VARIOPompe à membrane « chimie » VARIO®
Vue d’ensemble
- tous les avantages des pompes à membrane « chimie » ATEX
- VARIO®: processus de courte durée grâce au procédé VARIO® de régulation du vide sans hystérésis
- VARIO®: la pompe VARIO® tourne au régime optimal en fonction du besoin, la dépense énergétique est minimale, l'entretien est moins fréquent, le fonctionnement plus silencieux
- VARIO®: Régulateur de vide CVC 3000 (en option) pour une régulation du vide précise et une automatisation complète des processus
- Jauge à vide ATEX et Connection Box 100 pour une installation facile - Un seul fournisseur pour l'ensemble
Vide limite
3 mbar
Vide limite avec lest d'air
10 mbar
Débit maximale 50 Hz
3.7 m3/h
Pompe à membrane « chimie » VARIO® en utilisation
Avec les nouvelles pompes à membrane « chimie » ATEX VARIO® et les nouveaux -système de vide, il est possible de réguler avec précision le point de fonctionnement par asservissement du régime. Pour la régulation du vide les pompes VARIO® disposent d'un raccordement supplémentaire de commande. Le régulateur de vide VACUU·SELECT en option avec jauge à vide ATEX et Connection Box 100 permettent une évaporation entièrement automatique sans introduction de paramètres ni programmation des processus. Avec la régulation adaptative, le système détecte de lui-même le point d'ébullition et adapte le vide en permanence à la pression de vapeur. Le régulateur de vide et Connection Box 100 ne sont pas installés en zone à risque d'explosion.
Données techniques et illustrations
| Débit maximale 50 Hz | 3.7 m3/h | illustration technique |
| Vide limite | 3 mbar / 2.3 torr | |
| Vide limite avec lest d'air | 10 mbar / 7.5 torr | |
| Nombre de cylindres | 4 | |
| Nombre d'étages | 3 | |
| Type d'affichage / de contrôleur de vide | sans contrôleur | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | Petite bride KF DN 16 | |
| Puissance nominale en kW | 0.25 kW | |
| Vitesse minimale VARIO en min-1 | 30 min-1 | |
| Vitesse maximale en min-1 | 1500 min-1 | |
| Vitesse nominale en 50/60 Hz | 1500 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 54 | |
| Dimensions L en mm | 469 mm | |
| Dimensions P en mm | 265 mm | |
| Dimensions H en mm | 305 mm | |
| Poids en kg | 28 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 42 dBA | |
| Certification ATEX | Chambre de détente (gaz pompés): II 2G Ex h IIC T3 Gb X, Environnement avec balayage gaz inerte: II 2G Ex h IIB T4 Gb X, Environnement sans balayage gaz inerte: II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb | |
| NRTL certification | Non | |
| Compris dans la livraison | Groupe de pompage livré monté, prêt à l’emploi, avec mode d’emploi. Commande du régime par boucle de courant 4–20 mA (4 mA = 0 t/min, 20 mA = 1500 t/min). Ligne de signal de commande et cordon secteur de 10 m, chacun avec conducteurs ouverts. | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
Téléchargements
Accessoires
-
![Connection Box 100,Kit complet pour l’installation simplifiée, le pilotageet la régulation d’une pompe ATEX VARIO avecrégulateur (VACUU·SELECT ou CVC 3000) etcapteur de vide (tous deux disponsibles séparément)]()
Connection Box 100 TBoîte de connexion pour pompes ATEX VARIOerminal box- Boîtier isolant en saillie
- Entièrement câblé

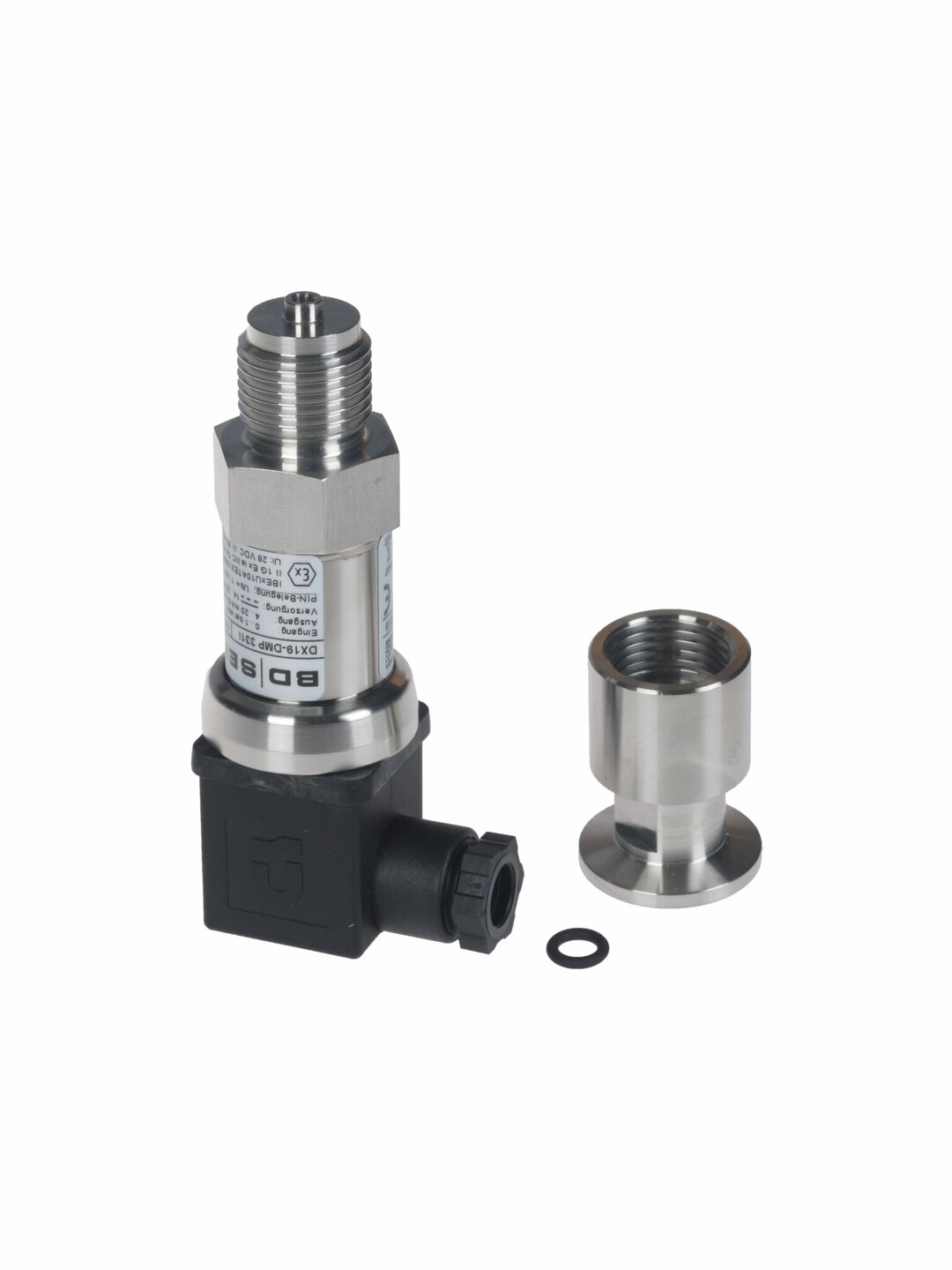

![Tête de mesure ATEX, DMP 331i, BDSENSORS,avec petite bride KF DN 16,gamme de mesure: 1000-1 mbar, précision +-1 mbar,avec conformité ATEX: II 1G Ex ia IIC T4 Gasignal de sortie: 4 - 20 mA, pouropération à un amplificateu]()
DMP 331i KF DN 16 Capteur de vide- Avec approbation pour ATEX: II 1G Ex ia IIC T4 Ga
- Domaine de mesure: 1000-1 mbar
- Précision: +-1 mbar

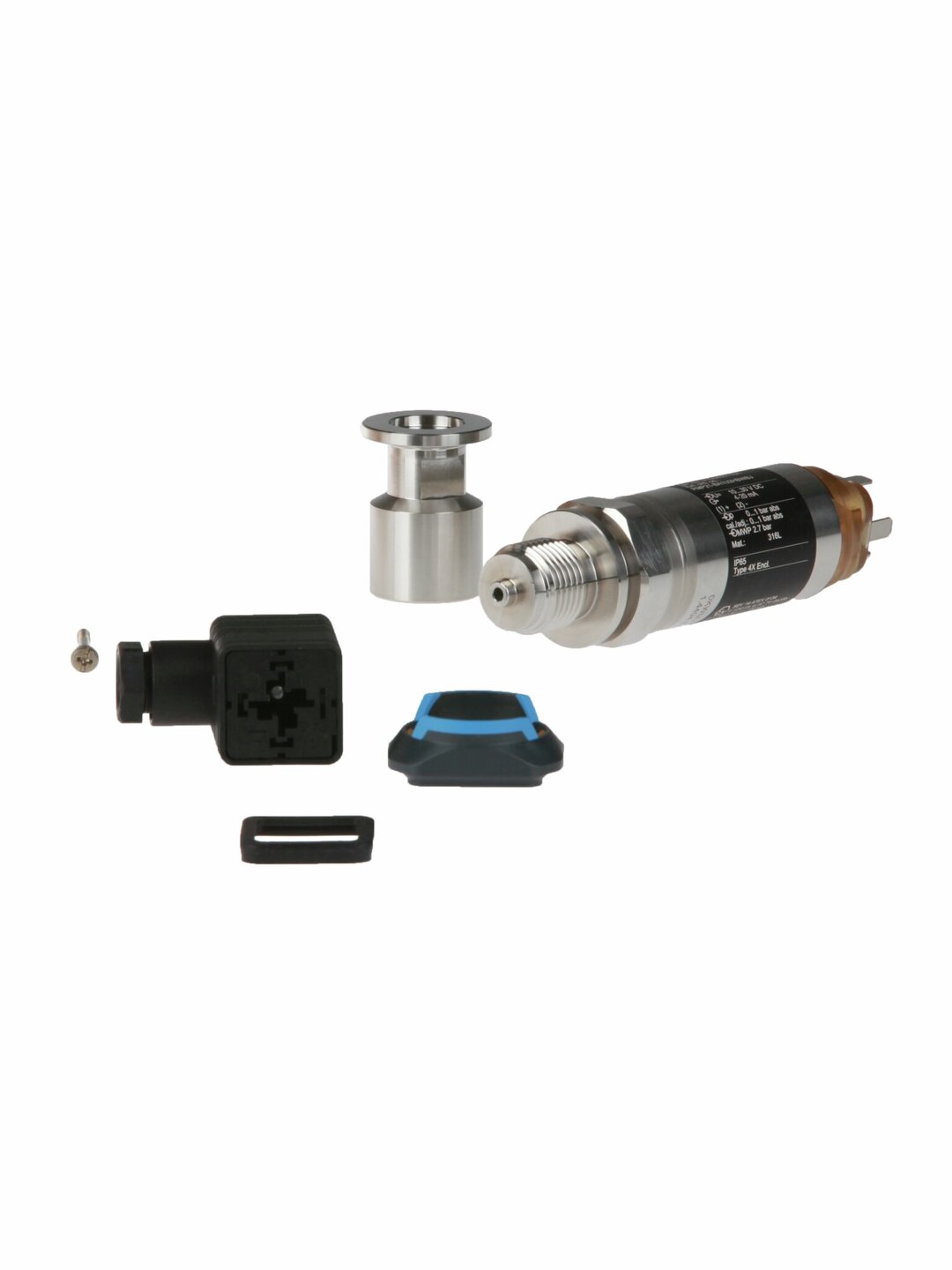

![Tête de mesure ATEX, CERABAR PMP21,Endress+Hauser, avec KF DN 16,gamme de mesure: 1000-1 mbar,précision: mieux que +-3 mbar,avec conformité ATEX: II 2G Ex ia IIC T4 Gbsignal de sortie: 4 - 20 mA, pouropération à un amp]()
Cerabar PMP21 KF DN 16 Capteur de vide- Avec certification ATEX: ATEX: II 1G Ex ia IIC T4 Ga
- Gamme de mesure: 1000-1 mbar
- Précision: meilleur que +-3 mbar
![Tuyau en PTFE antistatique,KF DN 16/1000 mm]()
KF DN 16, 1000 mm Tuyau PTFE (antistatique) à petites brides- PTFE (antistatique) / acier inoxydable
- Largeur nominale KF DN 16 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
![Tuyau en PTFE antistatique,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau PTFE (antistatique) à petites brides- PTFE (antistatique) / acier inoxydable
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s

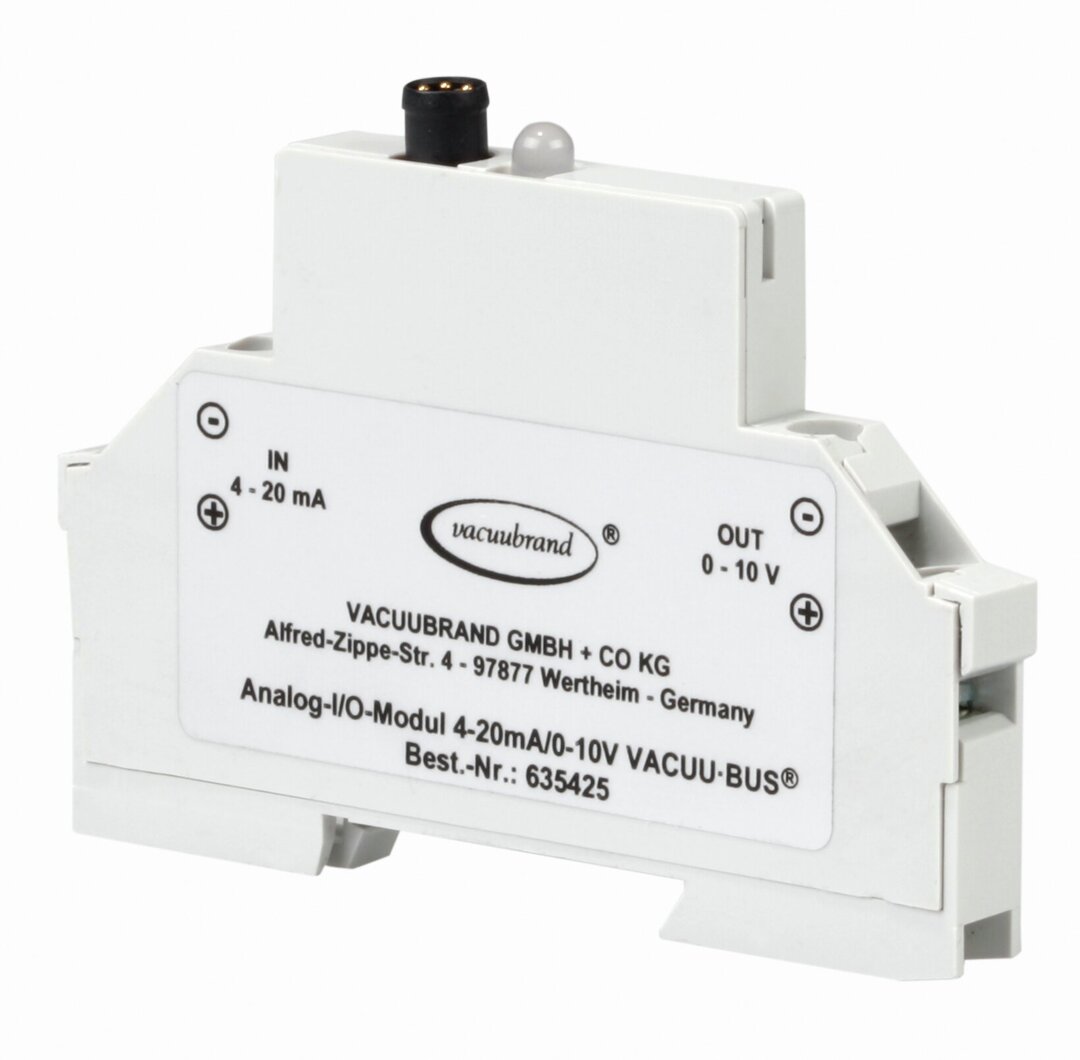

![Module I/O analogique 4-20mA/0-10V VACUU·BUS,interface pour régulateur de vide pour ATEX-VARIO pompeet EX-capteure, avec 2 m câble VACUU·BUS]()

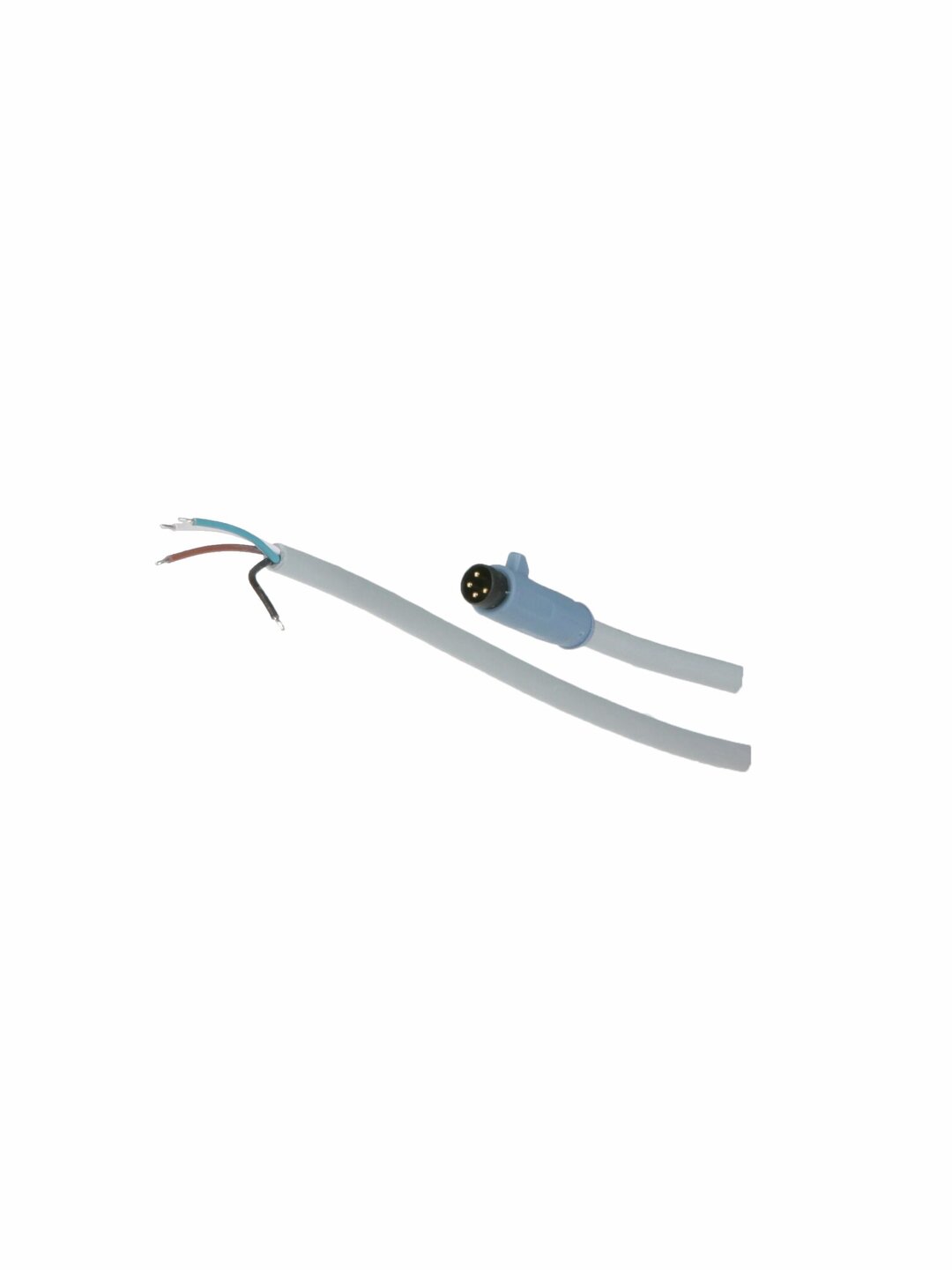

VACUU·BUS® Module I/O analogique IN 4-20 mA/OUT 0-10 V VACUU·BUS®![VACUU·BUS - câble VACUU·BUS, 2 m, avecprise mâle et avec extrémité ouverte]()
VACUU·BUS® Câble VACUU·BUS, 2 m![Set de membranes et clapets pourMZ 2C EX, MD 4C EX (2x), MV 10C EX (4x)]()
MZ 2C EX, MD 4C EX (2x), MV 10C EX (4x) Set de membranes et clapets- Kit complet
- Pièces de rechange originales
- Montage facile
Cela pourrait également vous convenir
-

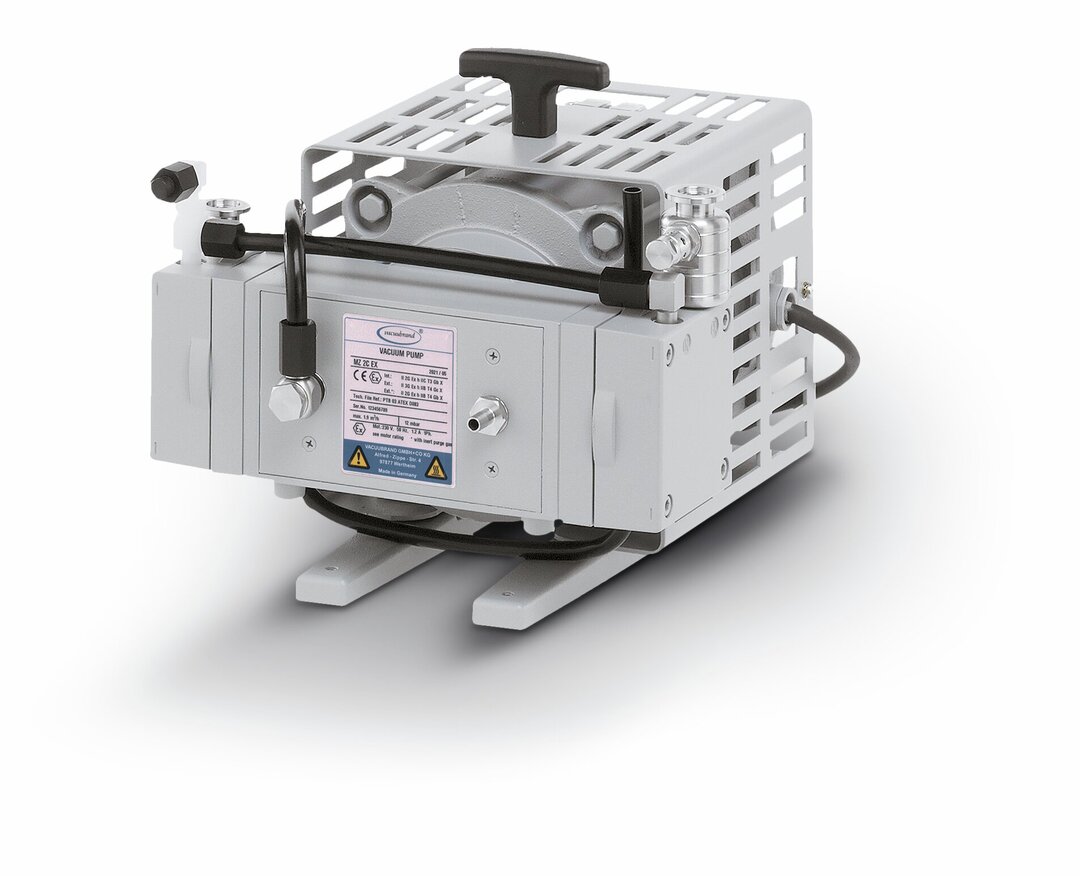

![Pompe à membrane chimique MZ 2C EXà deux étages, 230 V / 50 Hzavec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au gaz inerte): II 3]()
MZ 2C EX Pompe à membrane chimie- Vide limite 12 mbar
- Conformidad ATEX
- Sans huile & résistance chimique

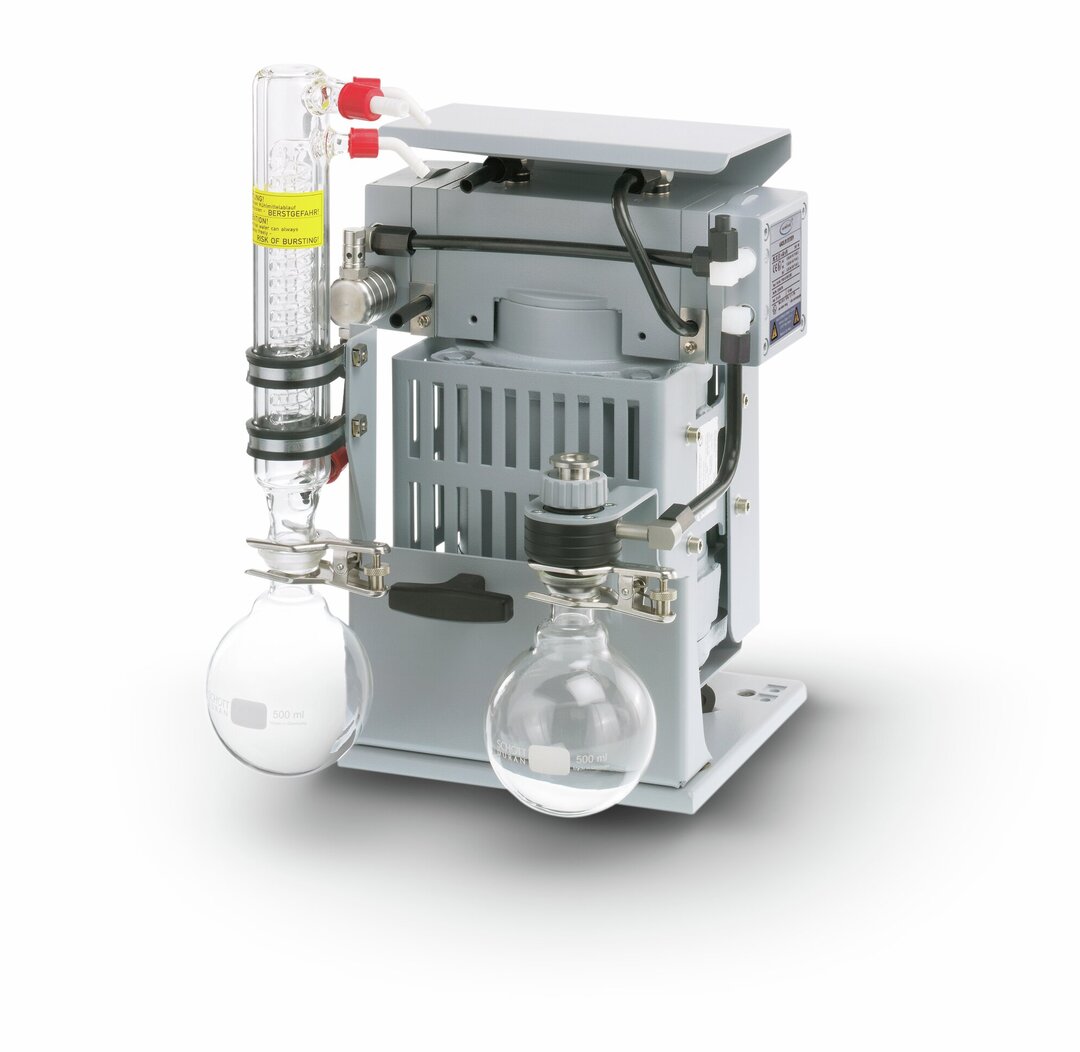

![Système de vide chimiqueMZ 2C EX + AK + EK à deux étages,230 V / 50 Hz, avec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au gaz ine]()
MZ 2C EX +AK+EK Pompe à membrane chimie- Vide limite 12 mbar
- Conformidad ATEX
- Sans huile & résistance chimique

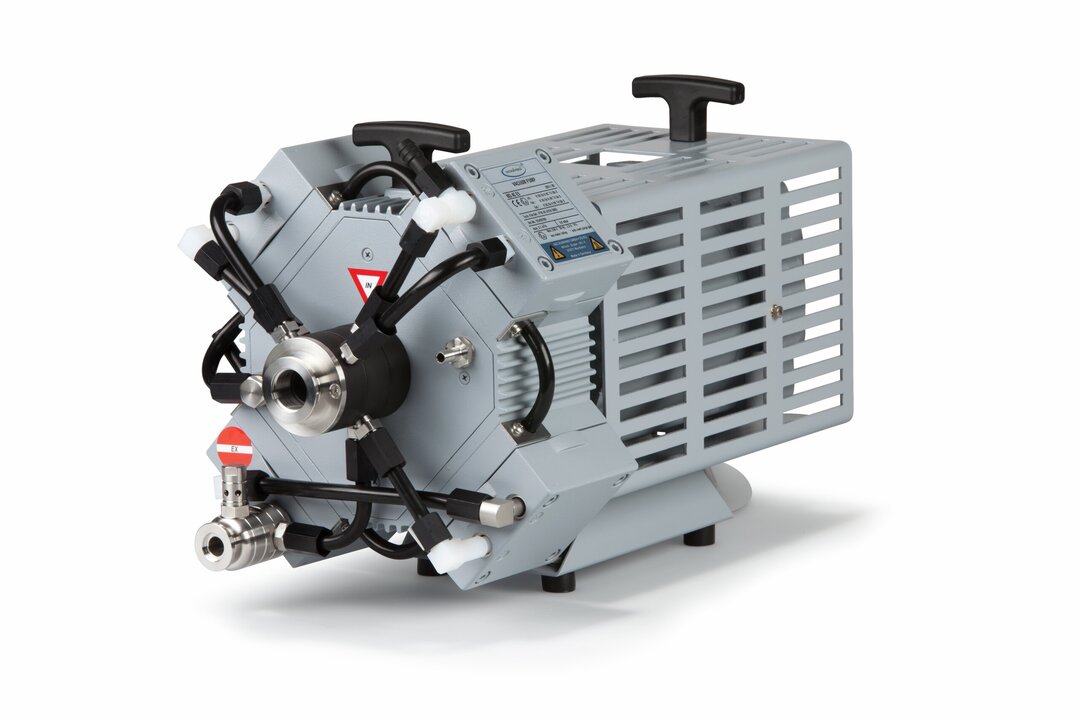

![Pompe à membrane chimique MD 4C EXà trois étages, 230 V / 50 Hzavec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au gaz inerte): II]()
MD 4C EX Pompe à membrane chimie- Vide limite 3 mbar
- Conformidad ATEX
- Sans huile & résistance chimique
![Système de vide chimiqueMD 4C EX + AK + EK, à trois étages,230 V / 50 Hz, avec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au gaz i]()
MD 4C EX +AK+EK Système de vide « chimie »- Vide limite 3 mbar
- Conformidad ATEX
- Sans huile & résistance chimique

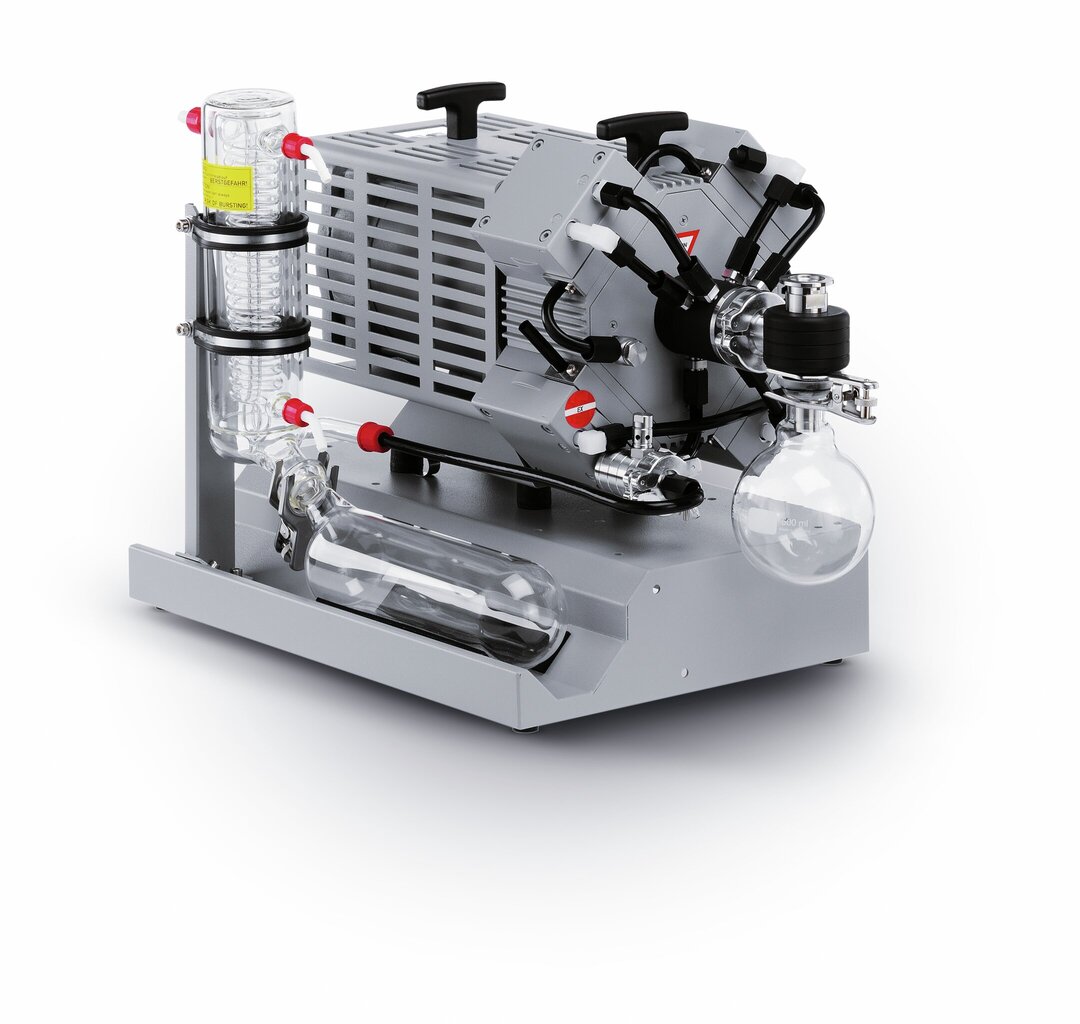

![Groupe de pompage chimiqueMD 4C EX VARIO +AK+EK,à trois étages, 230 V / 50 Hz,avec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au]()
MD 4C EX VARIO +AK+EK Groupe de pompage « chimie » VARIO®- Vide limite 3 mbar
- Conformidad ATEX
- Sans huile & résistance chimique

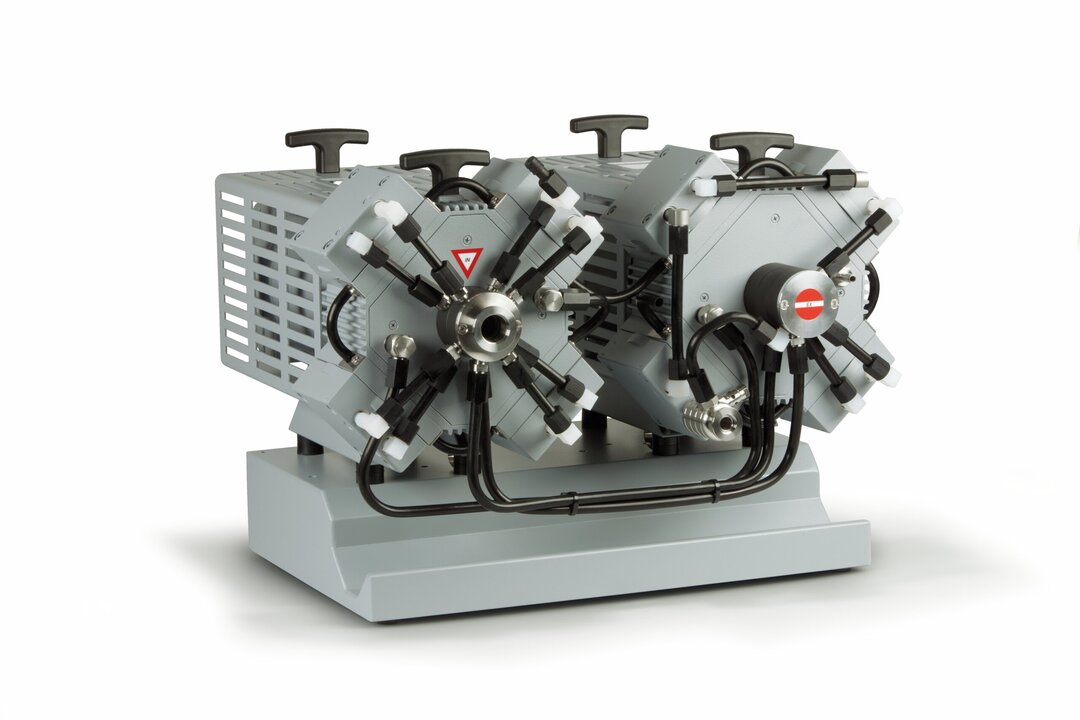

![Pompe à membrane chimiqueMV 10C EX VARIOà quatre étages, 230 V / 50 Hz,avec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au gaz in]()
MV 10C EX VARIO Pompe à membrane « chimie »- Vide limite 2 mbar
- Conformidad ATEX
- Sans huile & résistance chimique

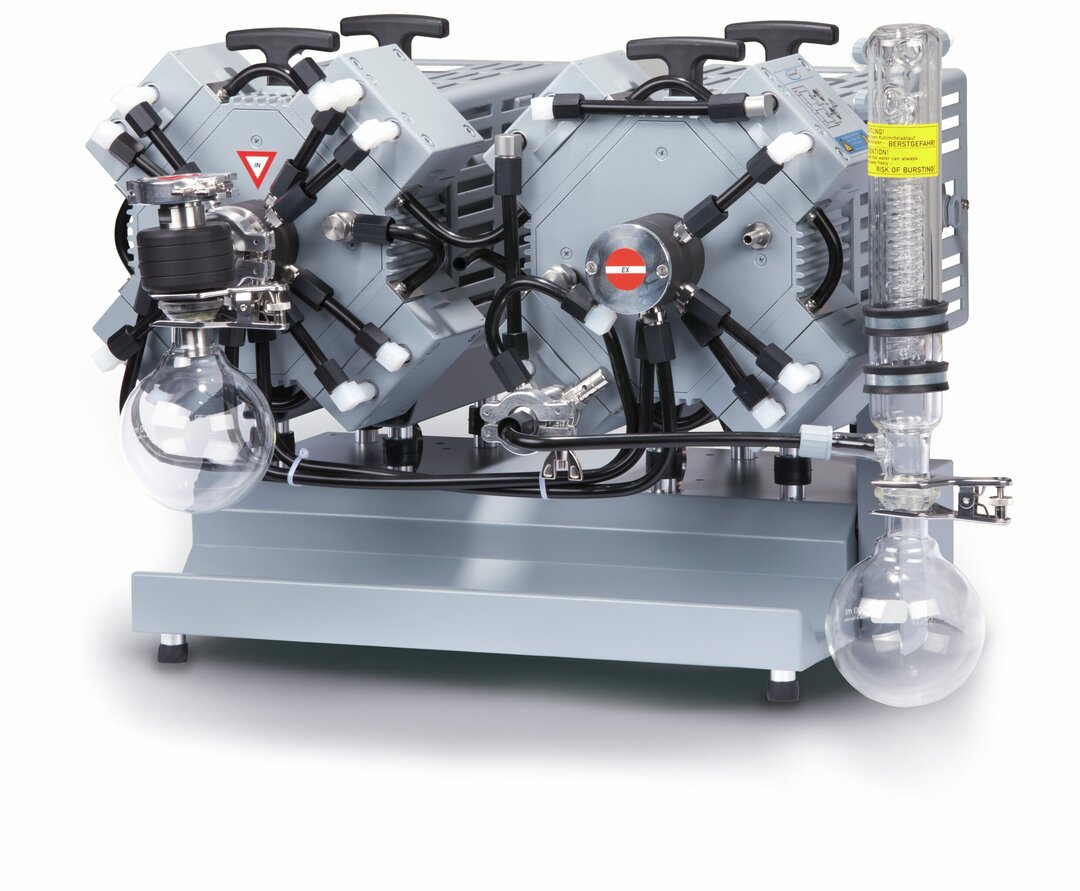

![Groupe de pompage chimiqueMV 10C EX VARIO +AK+EKà quatre étages, 230 V / 50 Hzavec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au]()
