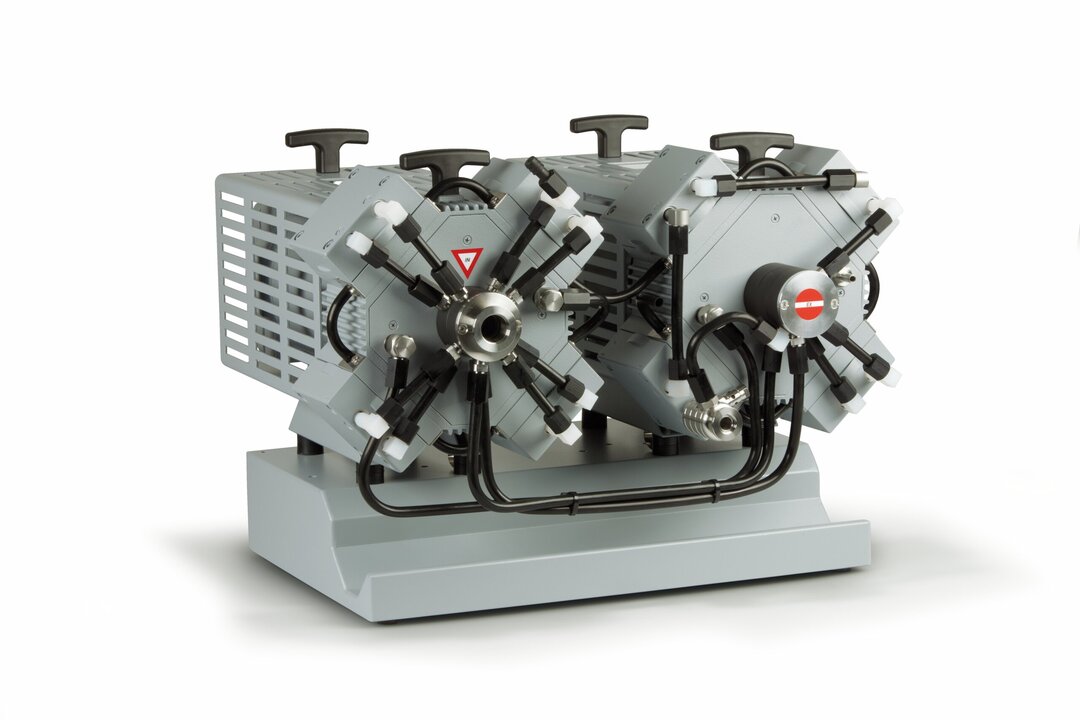

MV 10C EXPompe à membrane « chimie »
Vue d’ensemble
- excellente résistance chimique et bonne tolérance aux condensats
- moteur encapsulé avec sécurités courant et température autonomes intégrés, pour une utilisation directe en 230 V / 50 Hz monophasé. Aucune sécurité courant supplémentaire n'est nécessaire
- soupape de surpression en interne et en sortie
- membrane de sécurité avec la possibilité de circulation de gaz inerte et de détection de déchirure
Vide limite
2 mbar
Vide limite avec lest d'air
10 mbar
Débit maximale 50 Hz
8.1 m3/h
Référence
20696945
Pompe à membrane « chimie » en utilisation
Les pompes ATEX offrent tous les avantages des pompes à membrane "chimie" sans huile. Les applications typiques sont les évaporateurs rotatifs ATEX et les étuves à vide en zone antidéflagrantes. La certification ATEX comprend l’intérieur des pompes (gaz et vapeurs pompés) ainsi que l’environnement de la pompe (lieu d’installation). Les parties en contact avec le fluide pompé dans les pompes ont une haute résistance chimique et sont en grande partie construites en matériaux antistatiques. Un lest d'air avec raccord pour gaz inerte est disponible en standard.
Données techniques et illustrations
| Débit maximale 50 Hz | 8.1 m3/h | |
| Vide limite | 2 mbar / 1.5 torr | |
| Vide limite avec lest d'air | 10 mbar / 7.5 torr | |
| Nombre de cylindres | 8 | |
| Nombre d'étages | 4 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | Petite bride KF DN 16 | |
| Puissance nominale en kW | 0.5 kW | |
| Vitesse nominale en 50/60 Hz | 1500 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 54 | |
| Dimensions L en mm | 560 mm | |
| Dimensions P en mm | 430 mm | |
| Dimensions H en mm | 410 mm | |
| Poids en kg | 63.2 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| Certification ATEX | Chambre de détente (gaz pompés): II 2G Ex h IIC T3 Gb X, Environnement avec balayage gaz inerte: II 2G Ex h IIB T4 Gb X, Environnement sans balayage gaz inerte: II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe complète, prête à l'emploi, avec manuel d'utilisation, câble 2 mètres sans prise. La pompe MV 10C EX est équipée de deux câbles (un par moteur). | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50 Hz |
Téléchargements
Pompe à membrane chimique MV 10C EXà quatre étages, 230 V / 50 Hzavec conformité ATEX:dans la chambre de détente (gaz pompé):II 2G Ex h IIC T3 Gb Xà l'extérieur (environnement de la pompe,sans rinçage au gaz inerte): I
MV 10C EX
Pompe à membrane « chimie »
Mode d'emploi de la pompe à vide
Manuel
PDF
9.4 MB
9.2 MB
9.6 MB
Fiche technique
Fiche technique
PDF
3.5 MB
3.5 MB
3.5 MB
3.5 MB
3.5 MB
Accessoires
-
![Tuyau en PTFE antistatique,KF DN 16/1000 mm]()

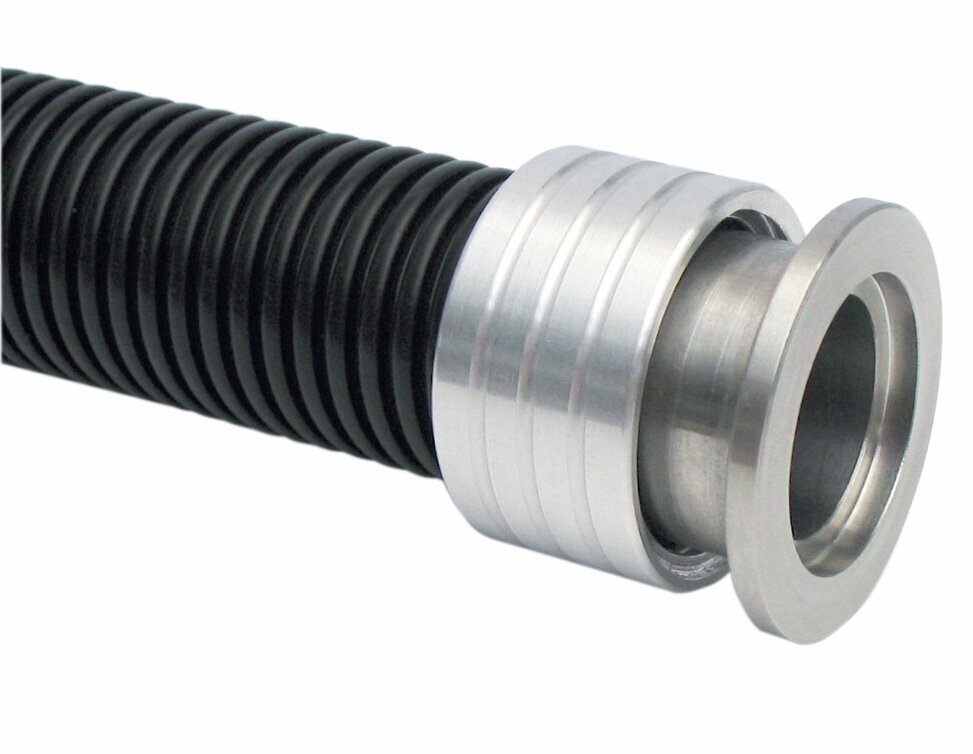

KF DN 16, 1000 mm Tuyau PTFE (antistatique) à petites brides- PTFE (antistatique) / acier inoxydable
- Largeur nominale KF DN 16 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
![Tuyau en PTFE antistatique,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau PTFE (antistatique) à petites brides- PTFE (antistatique) / acier inoxydable
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
