ME 2C NTPompe à membrane « chimie »
Vue d’ensemble
- très silencieux
- puissant, même pour plusieurs filtrations en parallèle
- débit élevé même proche du vide limite
- excellente résistance chimique
- grande durée de vie des membranes, mécanique sans entretien
Vide limite
70 mbar
Débit maximale 50 Hz
2.1 m3/h
Pompe à membrane « chimie » en utilisation
Les pompes à membrane monoétagées sont une excellente solution pour le pompage en continu, 100% sans huile, de gaz et de vapeurs qui ne requièrent pas un niveau de vide poussé. Contrairement aux trompes eau, elles ne consomment aucun fluide et ne génère pas d'eau contaminée. Les applications typiques sont les étuves à vide, les postes de filtration simples ou multiples avec une production moyenne et pour toute aspiration de gaz et de descente en vide. La construction monoétagée apporte l'avantage d'un débit élevé avec un vide limite jusqu'à 70 mbar. Les pompes à membrane "chimie" sont un excellent choix pour les applications avec des gaz et vapeurs corrosifs. Ceux-ci ne sont en contact qu'avec des plastiques fluorés à la résistance chimique optimum. La conception des membranes "sandwich" en PTFE leur assure une longue durée de vie.
Données techniques et illustrations
| Débit maximale 50 Hz | 2.1 m3/h | illustration technique |
| Débit maximale 60 Hz | 1.4 cfm | illustration technique |
| Vide limite | 70 mbar / 52 torr | |
| Nombre de cylindres | 1 | |
| Nombre d'étages | 1 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Embout DN 8-10 mm | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.18 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 243 mm | |
| Dimensions P en mm | 211 mm | |
| Dimensions H en mm | 198 mm | |
| Poids en kg | 10.2 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 100-115 V | |
| Tension nominale plage 2 | 120 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz | |
| Fréquence nominales plage de tension 2 | 60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-

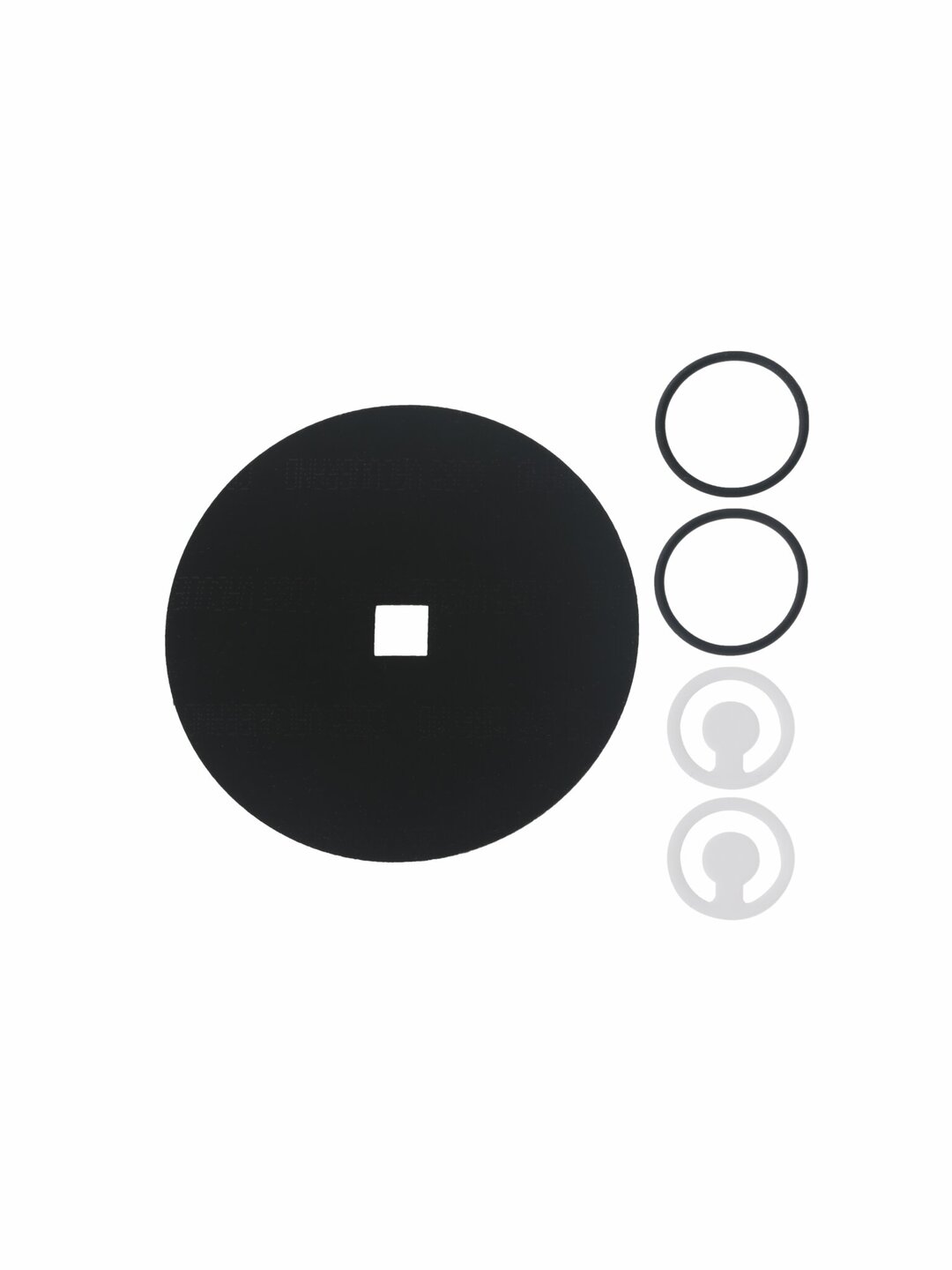

![Set de membranes et clapetspour ME 2C NT]()
ME 2C NT Set de membranes et clapets- Kit complet
- Pièces de rechange originales
- Montage facile
![Silencieux avec tuyau DN 8-10mm]()
DN 8-10mm Silencieux avec tuyau 5cm![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
