ME 1CPompe à membrane « chimie »
Vue d’ensemble
- manipulation aisée avec l’interrupteur positionné sur le boitier
- fonctionnement très silencieux
- encombrement minimum sur la paillasse
- très grande durée de vie des membranes, pratiquement sans entretien
- résistance chimique très élevée
Vide limite
100 mbar
Débit maximale 50 Hz
0.7 m3/h
Pompe à membrane « chimie » en utilisation
La filtration sous vide est une application fréquente pour la préparation d’échantillon en chimie, microbiologie, contrôle des eaux usées et d’autres process analytiques. Grâce à leur fonctionnalité conviviale, leur compacité et leur puissance, la nouvelle pompe à membrane ME 1C est les partenaires idéales pour la filtration monoposte et les dispositifs d’aspirations multiples. Développées sur la technologie éprouvée des pompes à membrane MD 1 et MD 1C, ces pompes 100 % sans huile se distinguent par l’exceptionnelle durée de vie de leur membrane. Le design ergonomique avec l’interrupteur sur le dessus de la pompe permet une utilisation aisée. La construction compacte permet de gagner de la place sur la paillasse. Les clapets et membranes en PTFE sont robustes et chimiquement résistants. En option, une vanne manuelle avec vacuomètre permet un réglage précis et continu du débit. Les pompes à membrane "chimie" monoétagées sont idéales pour le pompage 100 % sans huile et en continu de gaz avec un vide peu poussé. Au contraire des trompes à eau, elles ne consomment pas d'eau et ne génèrent pas de fluide contaminés. L'application typique pour la ME 1C est la filtration et l'extraction de phase solide avec des solvants agressifs. Avec un vide limite de 100 mbar, on dispose déjà de 90% de la puissance maximum disponible pour la filtration. S'il est préfèrable de modérer la puissance d'aspiration, il est possible d'équiper la pompe d'une vanne-manomètre pour le réglage du niveau de vide. Comme la pompe, celle-ci est bénéficie d'une excellente résistance aux produits chimiques.
Données techniques et illustrations
| Débit maximale 50 Hz | 0.7 m3/h | illustration technique |
| Débit maximale 60 Hz | 0.5 cfm | illustration technique |
| Vide limite | 100 mbar / 75 torr | |
| Nombre de cylindres | 1 | |
| Nombre d'étages | 1 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Embout DN 8-10 mm | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.04 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 270 mm | |
| Dimensions P en mm | 121 mm | |
| Dimensions H en mm | 154 mm | |
| Poids en kg | 5.4 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 49 dBA | |
| Certification ATEX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 220-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Débit maximale 60 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![Set de membranes et clapetspour ME 1, ME 1C, VP 100, VP 100C]()
ME 1, ME 1C, VP 100, VP 100C Set de membranes et clapets- Kit complet
- Pièces de rechange originales
- Montage facile
![Silencieux avec tuyau DN 8-10mm]()
DN 8-10mm Silencieux avec tuyau 5cm![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
DN 8 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 8 mm
- Au mètre

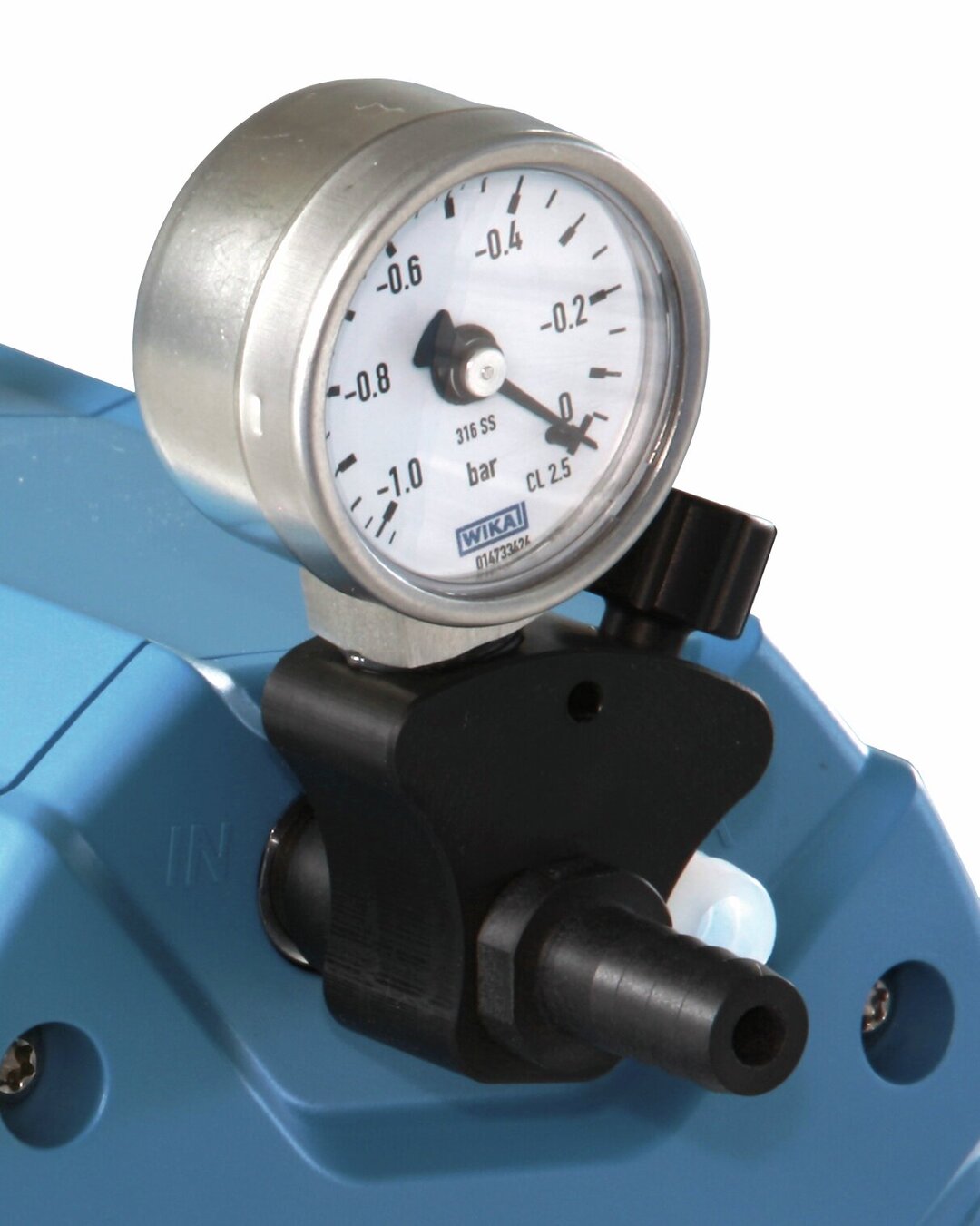

![Régulateur de pression chimique, manuel,avec vacuomètre de Bourdon, pourpompe à membrane chimique ME 1Cavec embout cranté DN 10 mm]()
ME 1C Régulateur d´air avec manomètre- Manuel, affichage analogique de la pression
- Résistance chimique
