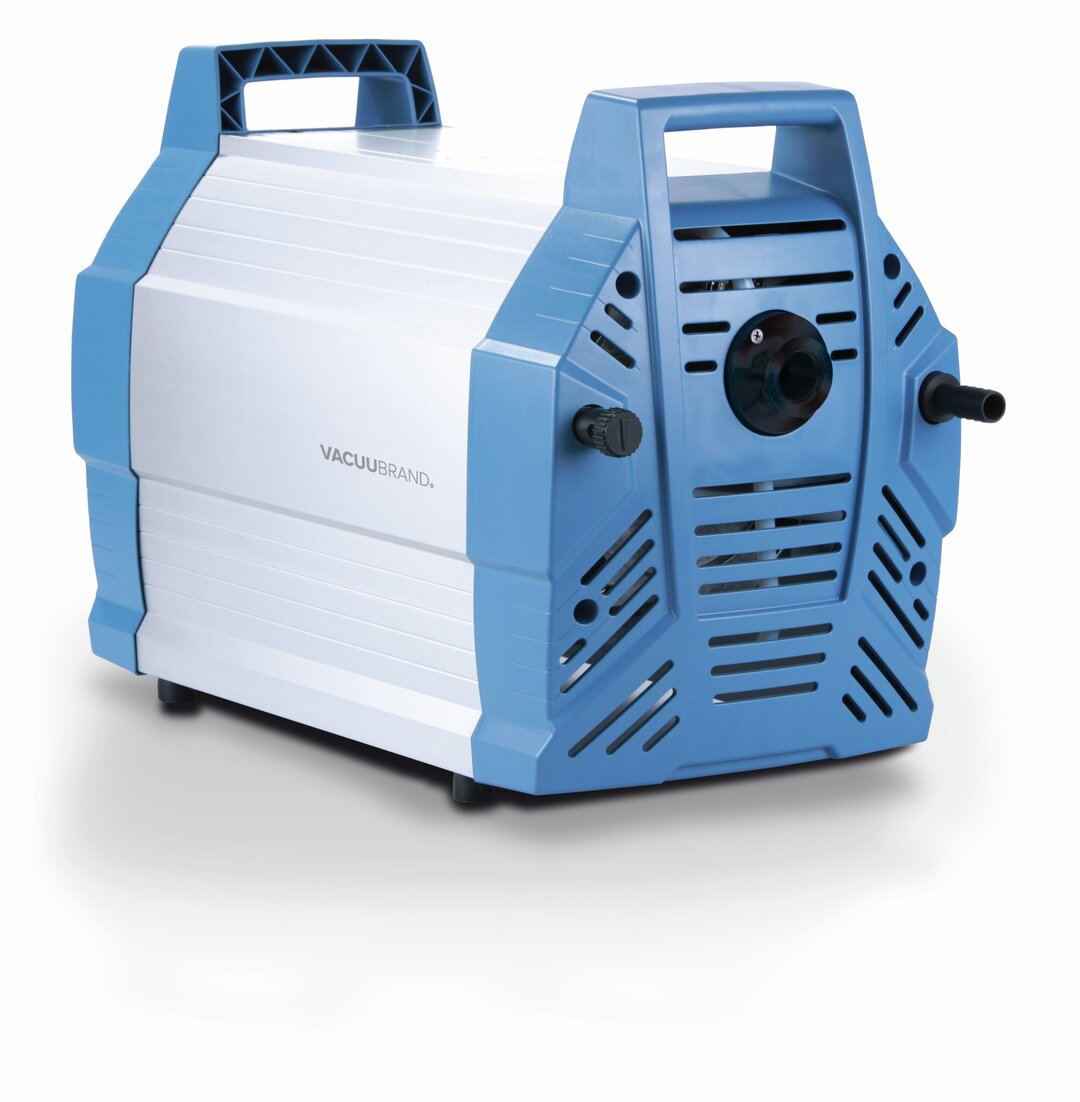

ME 16C NTPompe à membrane « chimie »
Vue d’ensemble
- excellente résistance chimique et tolérance aux condensats
- débit élevé, même proche de l'excellent vide limite
- construction compacte
- très silencieux et sans vibration
- longue durée de vie des membranes, mécanique sans entretien
Vide limite
70 mbar
Vide limite avec lest d'air
100 mbar
Débit maximale 50 Hz
16.3 m3/h
Pompe à membrane « chimie » en utilisation
Les pompes à membrane "chimie" sont idéales pour le pompage en continu, 100% sans huile de gaz et vapeurs corrosifs. La construction monoétagée permet la combinaison intéressante d'un bon débit avec un vide limite jusqu'à 70 mbar. Les gaz et vapeurs pompés ne sont en contact qu'avec des matériaux fluorés à la résistance chimique optimum. La conception des membranes PTFE "sandwich" leur assure une longue durée de vie. La pompe à membrane à huit têtes ME 16C NT apporte un débit particulièrement élevé avec une construction très compacte. Les accessoires comme le séparateur à l'aspiration (AK) ou la colonnne de condensation au refoulement (EK) pour la récupération des solvants peuvent être rajoutés ultérieurement. Les pompes NT à huit têtes se distinguent par un fonctionnement très silencieux et des surfaces lisses facilitant le nettoyage. Les grosses pompes à membrane « chimie » monoétagées sont idéales pour le pompage sans huile en continu de grandes quantités de gaz et de vapeurs. Elles n'utilisent pas d'eau et ne génèrent pas d'eau contaminée. Les applications typiques sont la filtration multiposte dans les réseaux de vide en laboratoire de biologie et l'évaporation de solvants légers en général. Les pompes ME 16C NT sont particulièrement adaptées pour les process avec de gros débits de gaz ou de vapeur à des pressions d'aspiration et de process élevées. Les éléments comme le séparateur à l'aspiration (AK) pour la protection de la pompe et la colonne de condensation (EK) pour la récupération des solvants peuvent être montés ultérieurement sur la pompe.
Données techniques et illustrations
| Débit maximale 50 Hz | 16.3 m3/h | illustration technique |
| Débit maximale 60 Hz | 9.6 cfm | |
| Vide limite | 70 mbar / 53 torr | |
| Vide limite avec lest d'air | 100 mbar / 75 torr | |
| Nombre de cylindres | 8 | |
| Nombre d'étages | 1 | |
| Type d'affichage / de contrôleur de vide | 17 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | Embout DN 15 mm | |
| Puissance nominale en kW | 0.53 kW | |
| Vitesse nominale en 50/60 Hz | 1650 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 533 mm | |
| Dimensions P en mm | 260 mm | |
| Dimensions H en mm | 359 mm | |
| Poids en kg | 27.3 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 54 dBA | |
| Certification ATEX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL certification | Non | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 200-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
Téléchargements
Accessoires
-

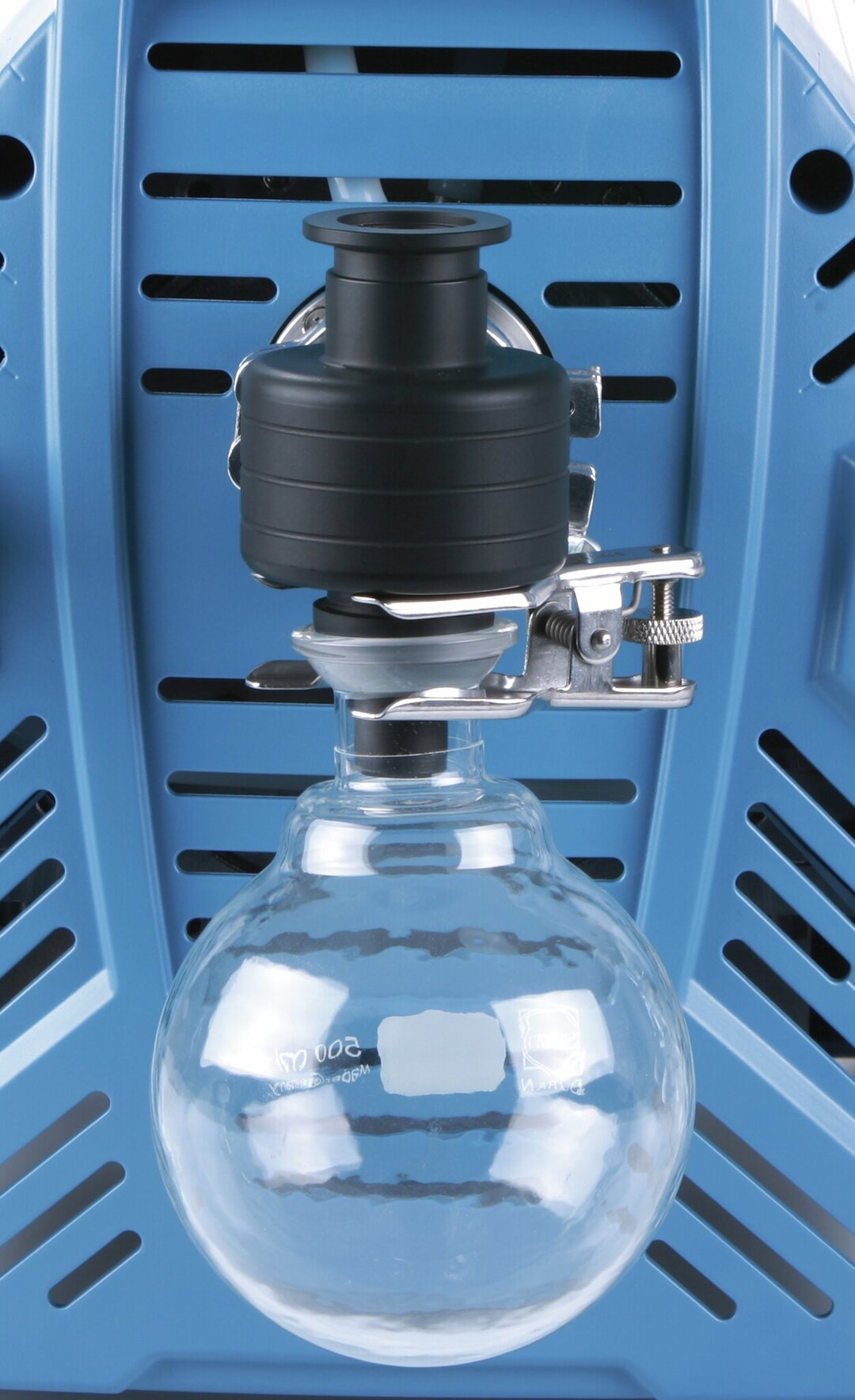

![Séparateur du côte d‘aspiration avecballon rond 500 ml, avec KF DN 25,pour ME 16 NT jusque MV 10C NT]()
AK 500 / KF DN 25 Lot de rattrapage séparateur à l'aspiration AK avec ballon rond 500 ml, raccord KF DN 25 et raccord cannelé 15 mm- Compact & étanche aux fuites
- Bonne valeur de conductance
- Vidange facile des condensats
![Silencieux avec tuyau DN 8-10mm]()
DN 8-10mm Silencieux avec tuyau 5cm![Collier de serrage, aluminium,KF DN 20/25]()
KF DN 20/25 Collier de serrage pour petite bride- Raccord rapide
- Largeur nominale KF DN 20/25 mm
- Matériau Aluminium

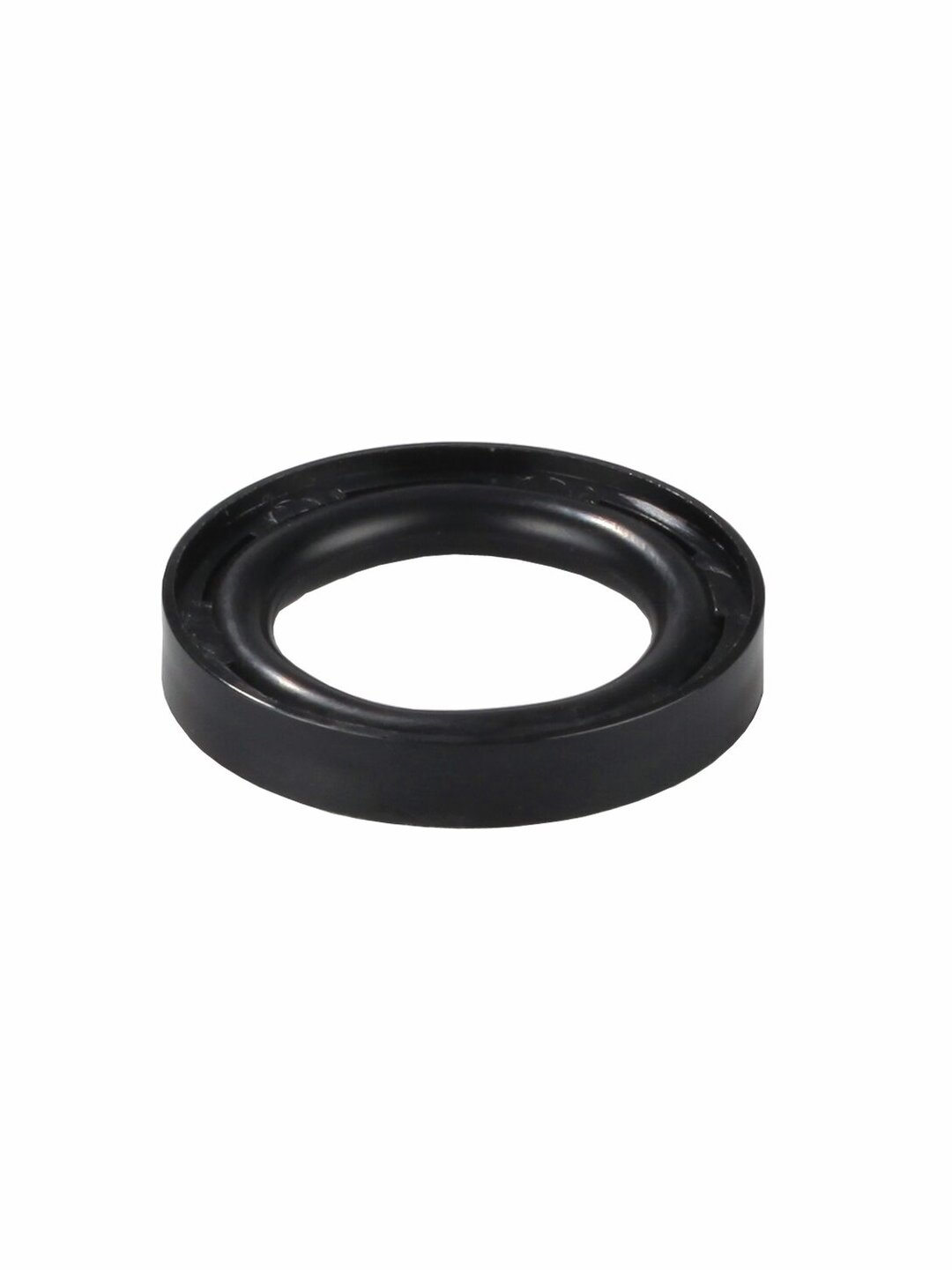

![Bague de centrage extérieure, plastique,joint torique en FPM, KF DN 20/25]()

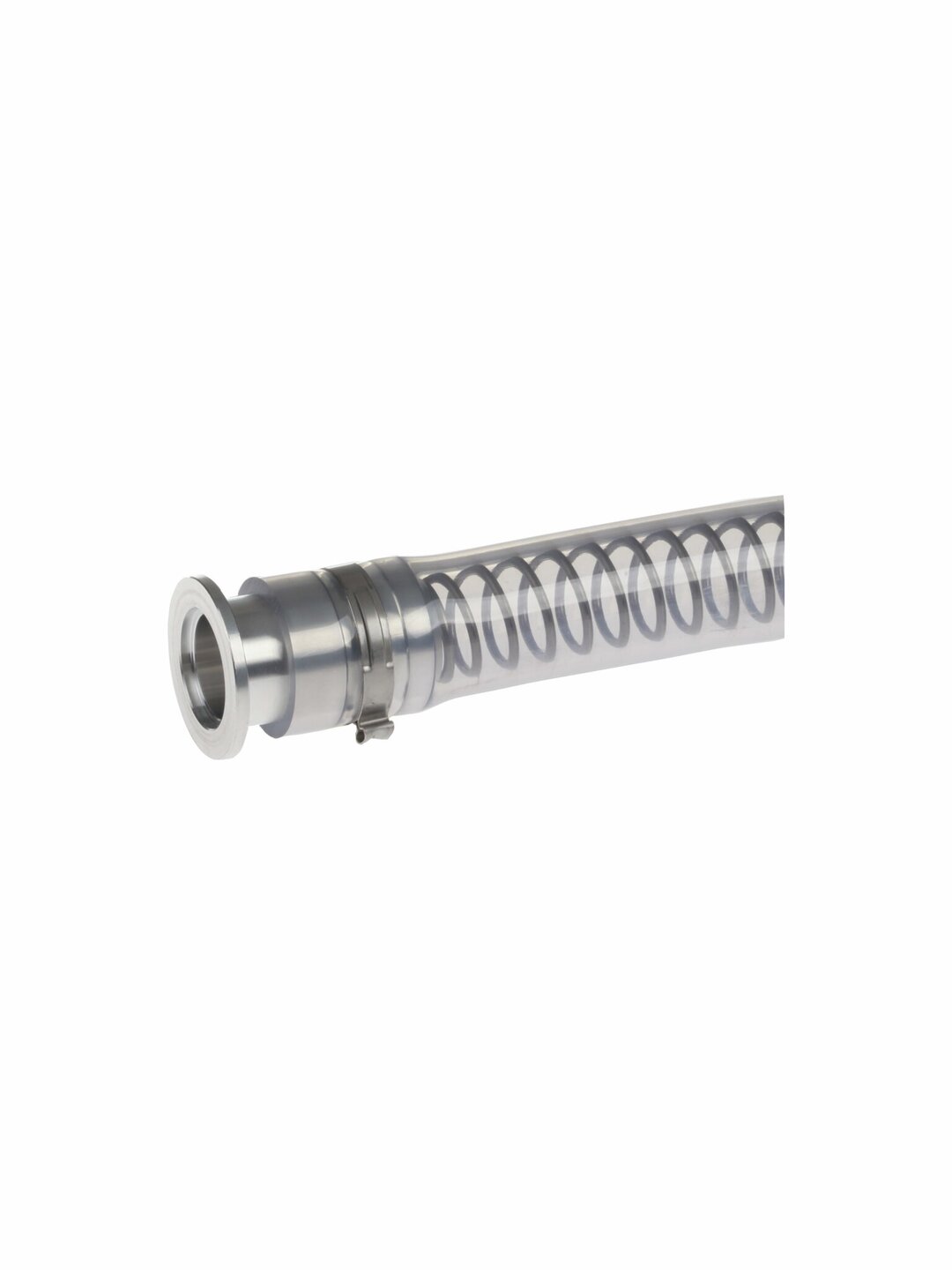

KF DN 20/25 Anneau de centrage universel pour petite bride![Tuyau en PVC avec spirale,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau à vide PVC avec armature spiralée intérieure, à petites brides- PVC avec armature en spirale inox
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s
![Petite bride avec embout crantéKF DN 25/SW10, PP]()
KF DN 25 / DN 10 mm Petite bride à embout- Embout crante
- Largeur nominale KF DN 25 mm
- Matériau PP
![Tuyau à vide DN 10, en caoutchouc,prix p. mètre]()
Cela pourrait également vous convenir
-

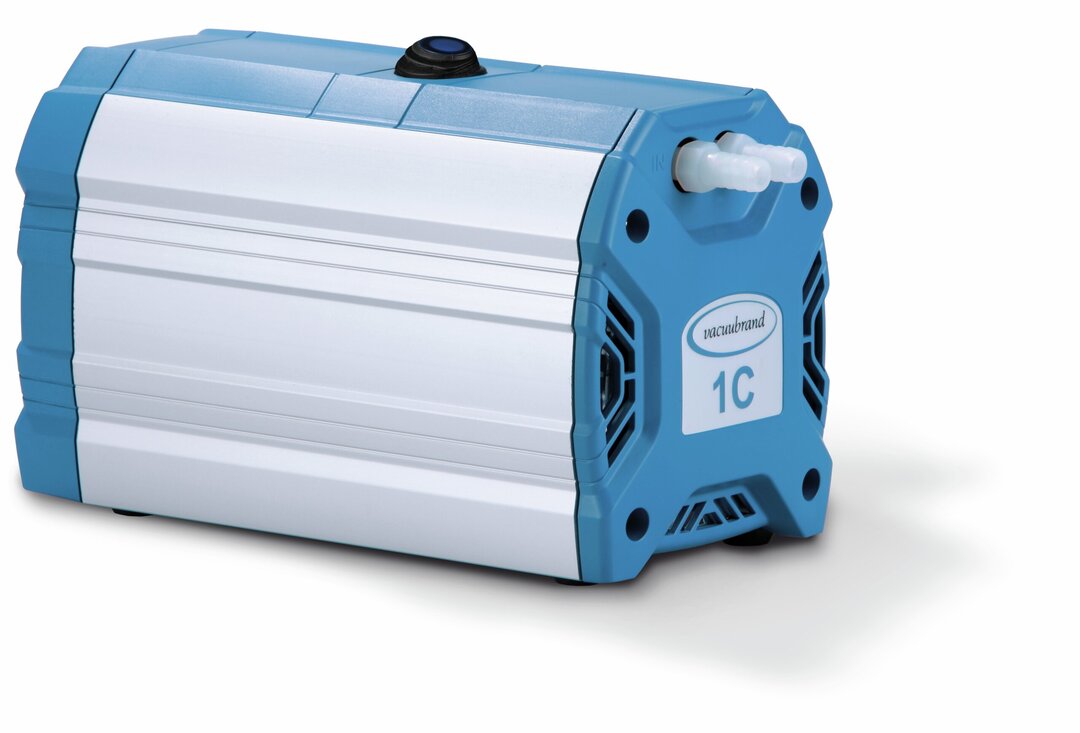

![ME 1C Chemistry diaphragm pump]()
ME 1C Pompe à membrane « chimie »- Vide limite 100 mbar
- Débit 0.7 m3/h
- Sans huile & résistance chimique

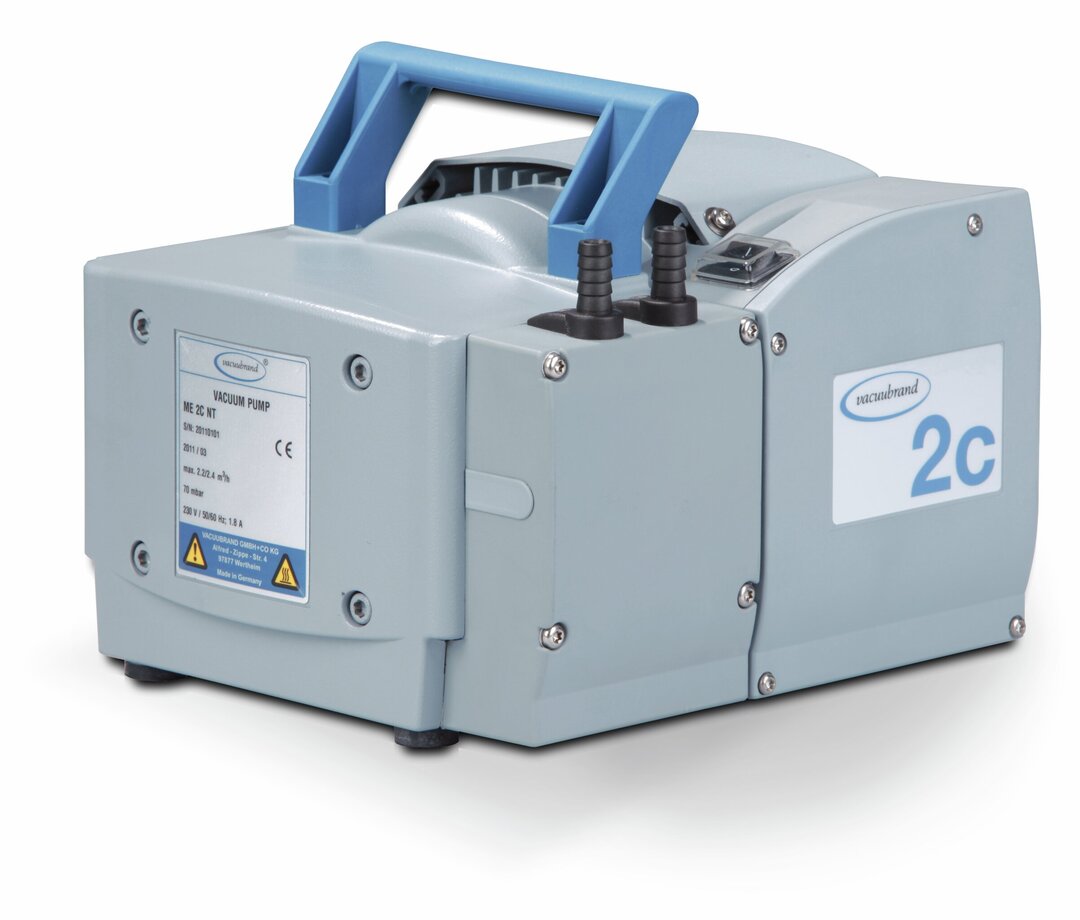

![ME 2C NT Pompe à membrane « chimie »]()
ME 2C NT Pompe à membrane « chimie »- Vide limite 70 mbar
- Débit 2.1 m3/h
- Sans huile & résistance chimique

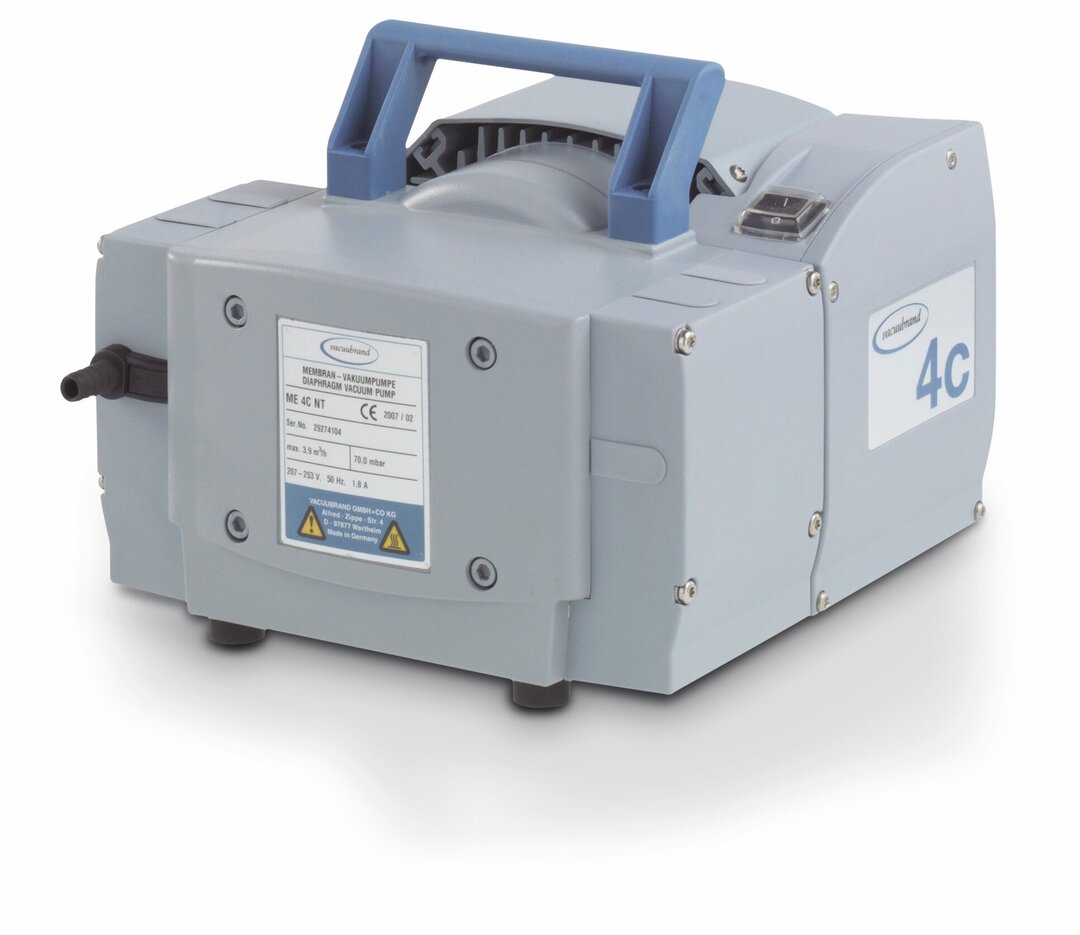

![ME 4C NT Pompe à membrane « chimie »]()
ME 4C NT Pompe à membrane « chimie »- Vide limite 70 mbar
- Débit 3.9 m3/h
- Sans huile & résistance chimique

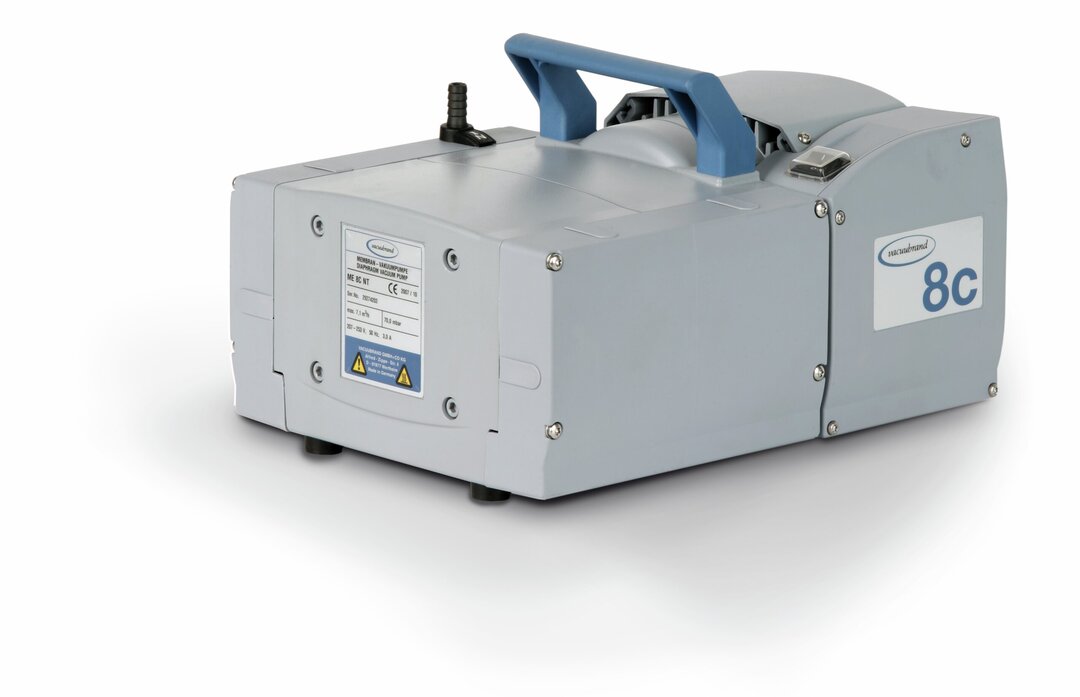

![ME 8C NT Pompe à membrane « chimie »]()
