VACUU·SELECT + VACUU·VIEW extended, KF DN 25Kit de régulation de vide fin (Inox)
Vue d’ensemble
- version complète pour la régulation de tous les process de chimie utilisant le vide fin, plage de régulation allant de la pression atmosphérique au vide fin (10-3 mbar)
- les pièces métalliques sont en inox pour une meilleure compatibilité chimique
- interface utilisateur graphique qui simplifie l’utilisation
- les applications prédéfinies et l'éditeur d'applications pour vos propres processus permettent de gagner du temps et d'obtenir des résultats reproductibles
- vacuomètre VACUU·VIEW extended d’une résistance mécanique et aux produits chimiques élevée, avec plage de mesure étendue
Référence
20700110
Kit de régulation de vide fin (Inox) en utilisation
Conçus pour la régulation du vide fin, les kits comprenant le régulateur de vide VACUU·SELECT avec vacuomètre, vanne de régulation VV-B 15C et l’ensemble des composants nécessaires, offrent une régulation du vide fin pouvant aller jusqu’à 10-3 mbar. VACUUBRAND propose les kits de régulation de vide fin avec deux type de connexions. Le kit KF DN 16 est compatible avec les pompes à palettes modèles RE / RZ 2.5 à RE / RZ 6 et la pompe HYBDRID RC 6. Le kit KF DN 25 est prévu pour nos pompes à vis VACUU·PURE et les pompes à palettes RE / RZ 9. L’interface utilisateur graphique du régulateur vous permet de sélectionner des process de vide prédéfinis pour les applications de laboratoire courantes utilisant le vide fin. Bien entendu, vous pouvez aussi personnaliser l’application, la valeur de vide souhaitée et bien d’autres paramètres. Grâce au système VACUU·BUS®, il est facile de raccorder et de configurer automatiquement des vannes et des capteurs. #
Données techniques et illustrations
| Limite de mesure supérieure en mbar/hPa | 1100 mbar | |
| Limite de mesure supérieure en torr | 825 torr | |
| Limite de mesure inférieure en mbar/hPa | 1 x 10-3 | |
| Limite de mesure inférieure en torr | 1 x 10-3 torr | |
| Principe de mesure | Capteur de membrane en céramique + capteur de Pirani revêtue de céramique | |
| Précision de mesure | +- 15% de la valeur indiquée de 0.01-5 mbar/hPa/torr / +-3 mbar pour > 5 mbar mbar/hPa/torr | |
| Capteur de pression | VACUU·VIEW extended | |
| Dérive de température | +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K | |
| Raccord de commande | Petite bride KF DN 25 / embout DN 15 mm | |
| Soupape d'aération | Non | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Max. Température du fluide pour un fonctionnement continu | 40 °C | |
| Température max. Température du fluide (courte durée) | 80 °C | |
| Matériau du boîtier extérieur | Boîtier en plastique stable avec bonne résistance aux produits chimiques | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Classe de protection selon UL50E | Type 1 | |
| Classe de protection de la face avant selon IEC 60529 | IP 41 | |
| Classe de protection de la face avant selon UL50E | Type 2 | |
| Dimensions L en mm | 152 mm | |
| Dimensions P en mm | 127 mm | |
| Dimensions H en mm | 41 mm | |
| Poids en kg | 0.6 kg | |
| Max. Puissance/courant de commutation : 24V/VACUU-BU | 4 A | |
| Longueur du câble de connexion en m | 2 m | |
| Interface | Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required) | |
| NRTL certification | Oui | |
| Compris dans la livraison | Kit de régulation du vide fin, composé des éléments suivants : régulateur de vide VACUU·SELECT avec capteur de vide VACUU·VIEW extended et bloc d’alimentation, vanne de régulation du vide VV-B 15C pour petite bride DN 25, raccord en T pour petite bride DN 25, raccord cannelé DN 15 mm (PP), bague de centrage et collier de serrage, prêts à l’emploi, avec mode d’emploi. |
Téléchargements
VACUU·SELECT ensemble pour régulation de vide finavec VACUU·VIEW extended pour petite bride DN 25, inoxavec électrovanne de régulation VV-B 15C,Té, emboutcranté DN 10 et autres composants de connexion DN25, 100-230V / 50-6
VACUU·SELECT + VACUU·VIEW extended, KF DN 25
Kit de régulation de vide fin (Inox)
Mode d'emploi pour vacuomètres / régulateurs
Manuel
PDF
17.5 MB
17.4 MB
17.4 MB
17.5 MB
17.4 MB
17.5 MB
1.1 MB
17.4 MB
17.8 MB
17.5 MB
17.5 MB
17.4 MB
17.5 MB
17.5 MB
17.3 MB
Manuel d'utilisation pour l'extension de fonctionnalité
Manuel
PDF
11.6 MB
11.4 MB
Fiche technique
Fiche technique
PDF
1.6 MB
1.6 MB
1.6 MB
1.6 MB
1.7 MB
Accessoires
-
![VACUU·SELECT gestion des utilisateurs]()
VACUU·SELECT User Management Extension des fonctions du régulateur VACUU·SELECT- Attribution flexible et individuelle des droits
- Conservation des paramètres de process
- Environnement de travail adapté
![Tuyau à vide DN 10, en caoutchouc,prix p. mètre]()
DN 10 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 10 mm
- Au mètre

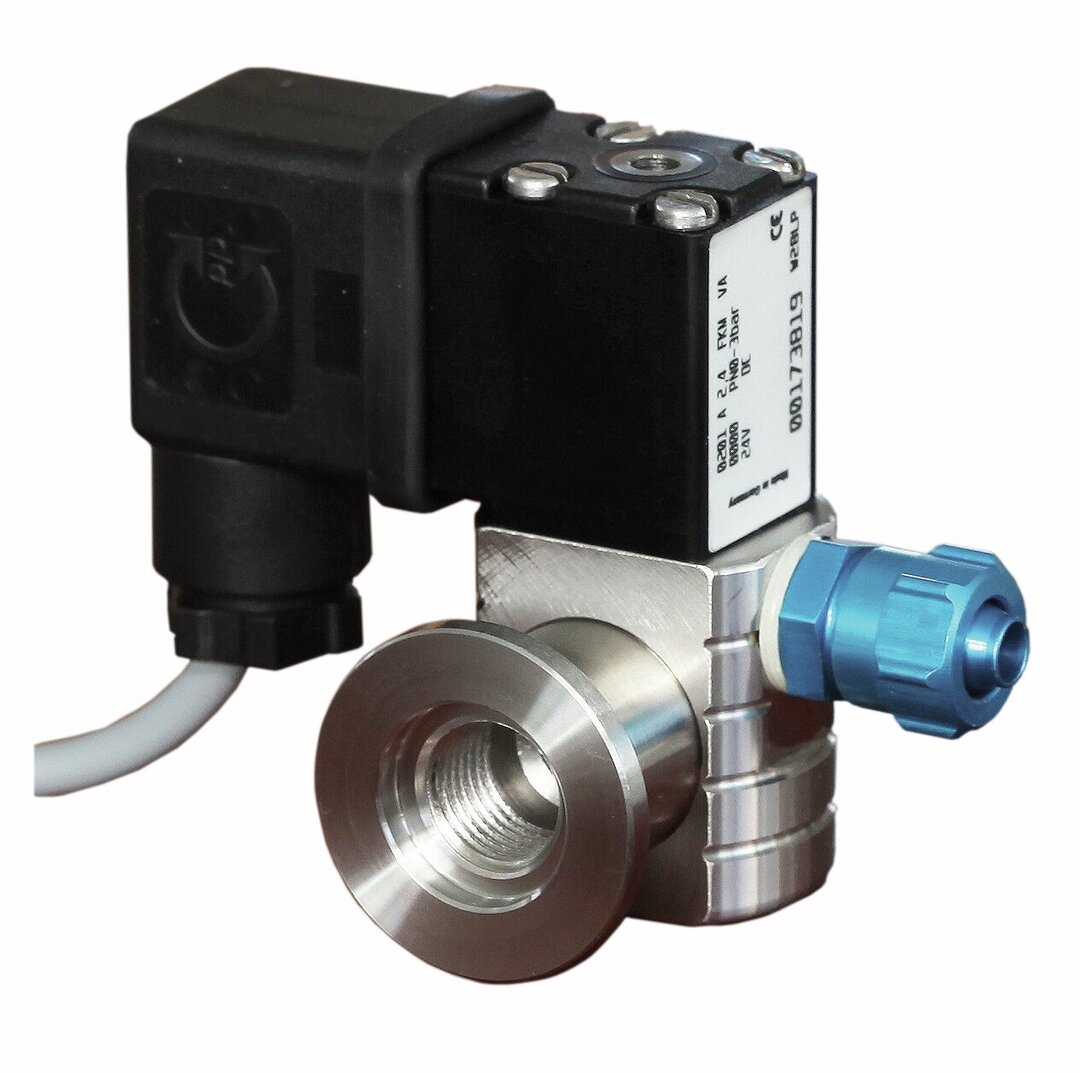

![Vanne d´entrée d'air électromagnétiqueVB M-B KF DN16 / G1/4 avec emboutcranté G1/4" - 6/10 mm, VACUU·BUS,accréditation (NRTL): C/US]()
VB M-B Vanne de rentrée d'air- Vanne d´entrée d'air électromagnétique
- Très bonne protection contre l'usure
- Taux de fuite 1 x 10-3 mbar l/s
![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
Cela pourrait également vous convenir
-
![VACUU·SELECT régulateur compact avec fixationpour statif, avec électrovanne de régulation,PVDF/plastique fluoré, 100-230V / 50-60Hz,prise CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT régulateur compact pour montage sur statif- Régulation jusqu'à 0.1 mbar
- Détection automatique du point d’ébullition
- Processus sous vide prédéfinis
![VACUU·SELECT ensemble pour régulation de vide finavec VACUU·VIEW extended pour petite bride DN 16,avec électrovanne de régulation VV-B 15C, Té,embout cranté DN 10 et autres composants deconnexion DN 16, 100-230V / 50-60Hz,]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Kit de régulation du vide fin- Régulation jusqu'à 10-3 mbar
- Détection automatique du point d’ébullition
- Processus sous vide prédéfinis

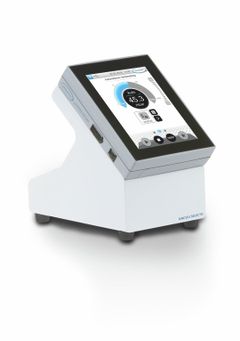

![VACUU·SELECT régulateur compact,version de table, avec électrovanne de régulation,PVDF/plastique fluoré,100-230V / 50-60Hz, prise CEE/CH/UK/US/AUS/CN]()
