MV 10C EX VARIO +AK+EKGroupe de pompage VARIO®
Vue d’ensemble
- tous les avantages des pompes à membrane « chimie » ATEX avec séparateur à l´aspiration (AK) et condenseur au refoulement (EK)
- VARIO®: processus de courte durée grâce au procédé VARIO® de régulation du vide sans hystérésis
- VARIO®: la pompe VARIO® tourne au régime optimal en fonction du besoin, la dépense énergétique est minimale, l'entretien est moins fréquent, le fonctionnement plus silencieux
- VARIO®: régulateur de vide CVC 3000 (en option) pour une régulation du vide précise et une automatisation complète des processus
- Jauge à vide ATEX et Connection Box 100 pour une installation facile - Un seul fournisseur pour l'ensemble
Vide limite
2 mbar
Vide limite avec lest d'air
10 mbar
Débit maximale 50 Hz
8.1 m3/h
Groupe de pompage VARIO® en utilisation
Avec les nouvelles pompes à membrane « chimie » ATEX VARIO® et les nouveaux -système de vide, il est possible de réguler avec précision le point de fonctionnement par asservissement du régime. Pour la régulation du vide les pompes VARIO® disposent d'un raccordement supplémentaire de commande. Le régulateur de vide VACUU·SELECT en option avec jauge à vide ATEX et Connection Box 100 permettent une évaporation entièrement automatique sans introduction de paramètres ni programmation des processus. Avec la régulation adaptative, le système détecte de lui-même le point d'ébullition et adapte le vide en permanence à la pression de vapeur. Le régulateur de vide et Connection Box 100 ne sont pas installés en zone à risque d'explosion.
Données techniques et illustrations
| Débit maximale 50 Hz | 8.1 m3/h | illustration technique |
| Vide limite | 2 mbar / 1.5 torr | |
| Vide limite avec lest d'air | 10 mbar / 7.5 torr | |
| Nombre de cylindres | 8 | |
| Nombre d'étages | 4 | |
| Type d'affichage / de contrôleur de vide | sans contrôleur | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 25 | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Raccord de l'eau de refroidissement | 2 x embout DN 6-8 mm | |
| Puissance nominale en kW | 0.5 kW | |
| Vitesse minimale VARIO en min-1 | 30 min-1 | |
| Vitesse maximale en min-1 | 1500 min-1 | |
| Vitesse nominale en 50/60 Hz | 1500 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 54 | |
| Dimensions L en mm | 651 mm | |
| Dimensions P en mm | 555 mm | |
| Dimensions H en mm | 452 mm | |
| Poids en kg | 63 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 42 dBA | |
| Certification ATEX | Chambre de détente (gaz pompés): II 2G Ex h IIC T3 Gb X, Environnement avec balayage gaz inerte: II 2G Ex h IIB T4 Gb X, Environnement sans balayage gaz inerte: II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb | |
| NRTL certification | Non | |
| Compris dans la livraison | Groupe de pompage livré monté, prêt à l’emploi, avec mode d’emploi, avec deux câbles (deux moteurs). Le client doit prévoir de fournir les diviseurs avec protection contre les chocs pour les pièces de verre. Commande du régime par boucle de courant 4–20 mA (4 mA = 0 t/min, 20 mA = 1500 t/min). Ligne de signal de commande et cordon secteur de 10 m, chacun avec conducteurs ouverts. | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50 Hz |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 100l)
Téléchargements
Accessoires
-

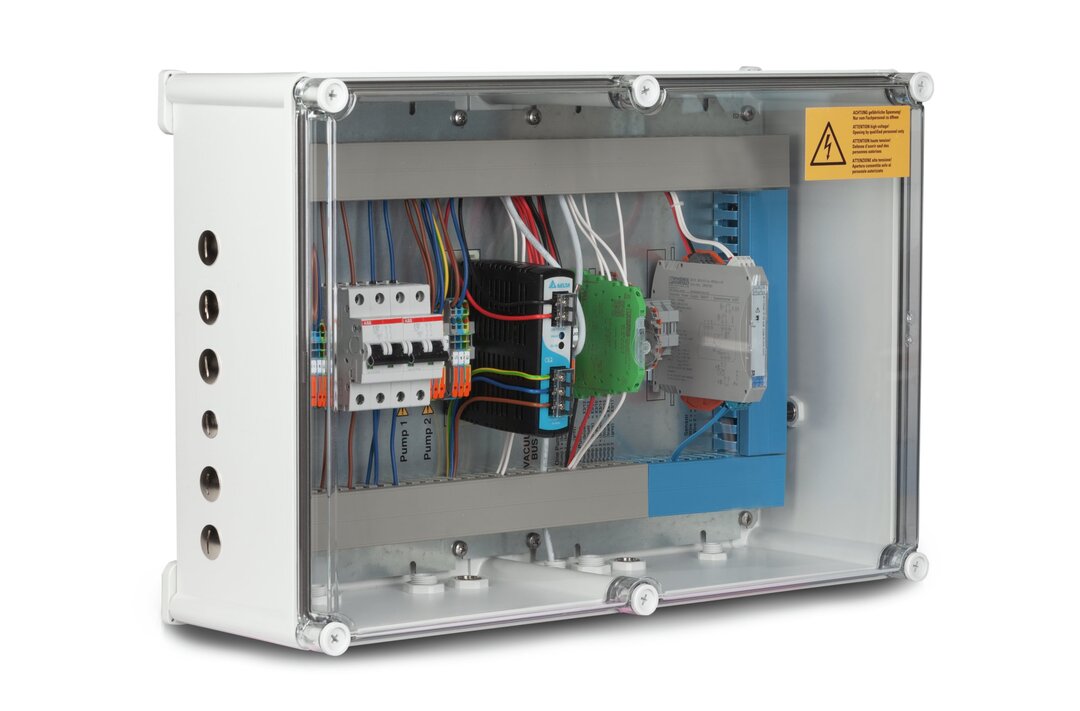

![Connection Box 100,Kit complet pour l’installation simplifiée, le pilotageet la régulation d’une pompe ATEX VARIO avecrégulateur (VACUU·SELECT ou CVC 3000) etcapteur de vide (tous deux disponsibles séparément)]()
Connection Box 100 TBoîte de connexion pour pompes ATEX VARIOerminal box- Boîtier isolant en saillie
- Entièrement câblé

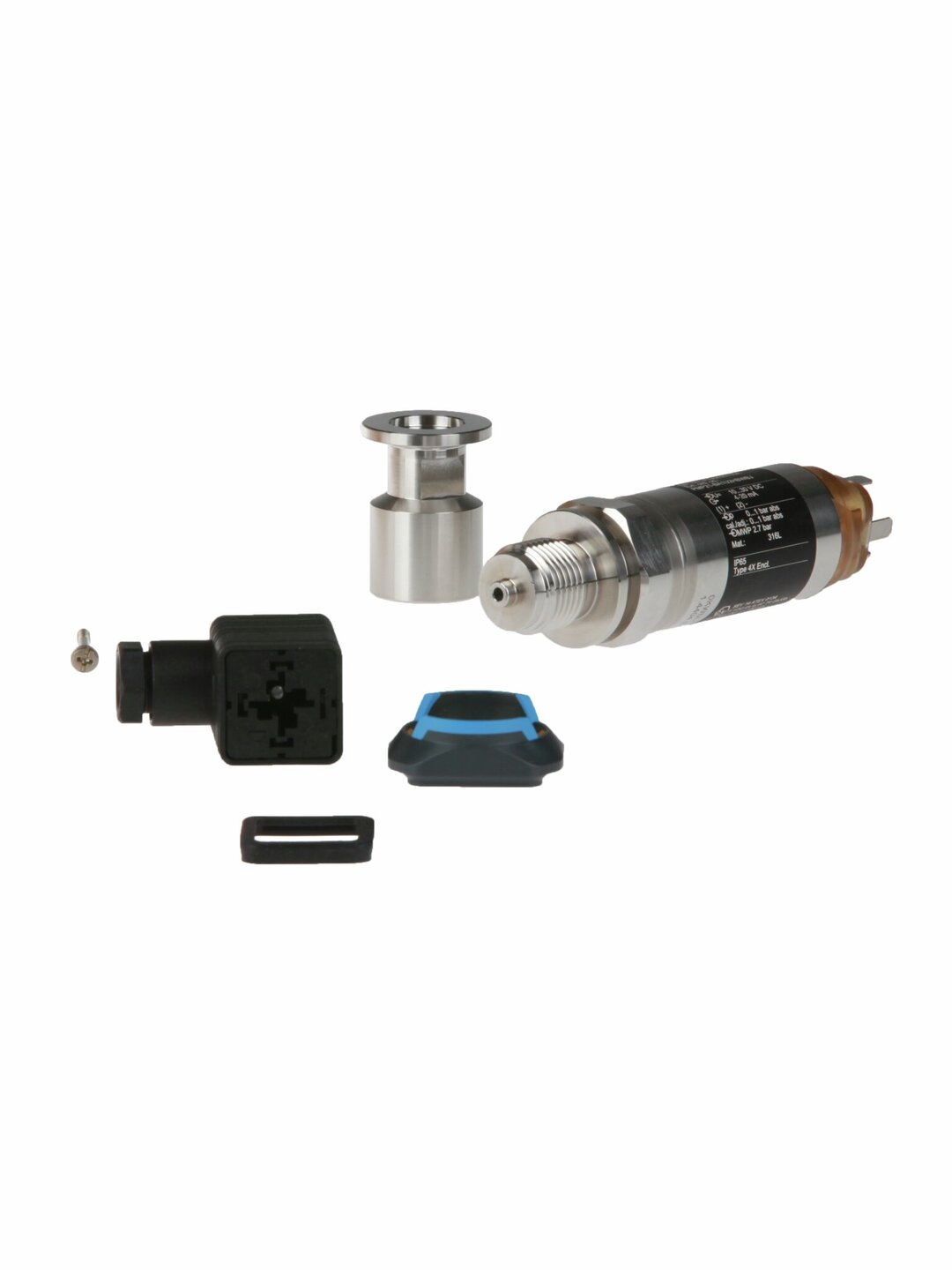

![Tête de mesure ATEX, CERABAR PMP21,Endress+Hauser, avec KF DN 16,gamme de mesure: 1000-1 mbar,précision: mieux que +-3 mbar,avec conformité ATEX: II 2G Ex ia IIC T4 Gbsignal de sortie: 4 - 20 mA, pouropération à un amp]()
Cerabar PMP21 KF DN 16 Capteur de vide- Avec certification ATEX: ATEX: II 1G Ex ia IIC T4 Ga
- Gamme de mesure: 1000-1 mbar
- Précision: meilleur que +-3 mbar
![Tête de mesure ATEX, DMP 331i, BDSENSORS,avec petite bride KF DN 16,gamme de mesure: 1000-1 mbar, précision +-1 mbar,avec conformité ATEX: II 1G Ex ia IIC T4 Gasignal de sortie: 4 - 20 mA, pouropération à un amplificateu]()
DMP 331i KF DN 16 Capteur de vide- Avec approbation pour ATEX: II 1G Ex ia IIC T4 Ga
- Domaine de mesure: 1000-1 mbar
- Précision: +-1 mbar
![Tuyau en PTFE antistatique,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Tuyau PTFE (antistatique) à petites brides- PTFE (antistatique) / acier inoxydable
- Largeur nominale KF DN 25 mm | longueur 1000 mm
- Taux de fuitembar 1 x 10-4 mbar l/s

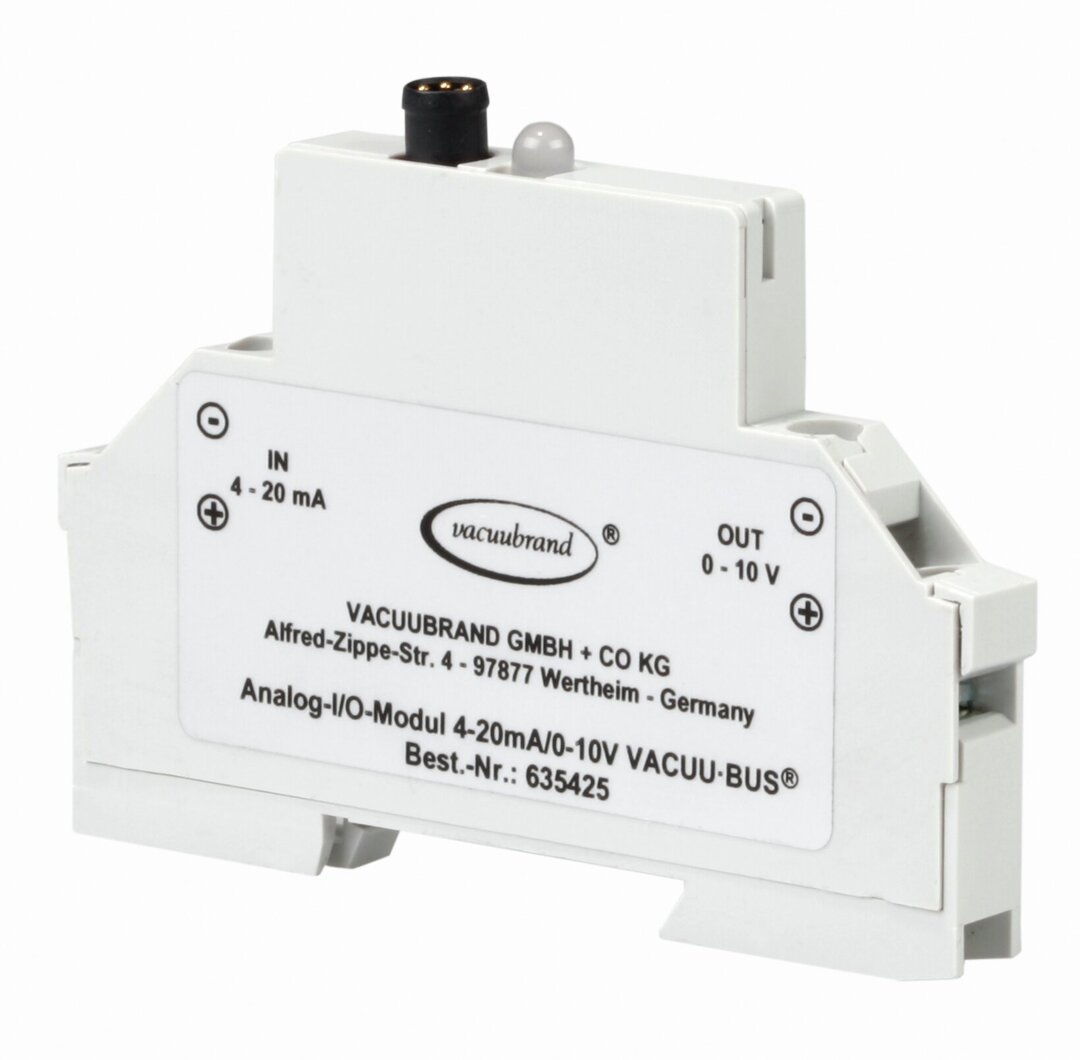

![Module I/O analogique 4-20mA/0-10V VACUU·BUS,interface pour régulateur de vide pour ATEX-VARIO pompeet EX-capteure, avec 2 m câble VACUU·BUS]()

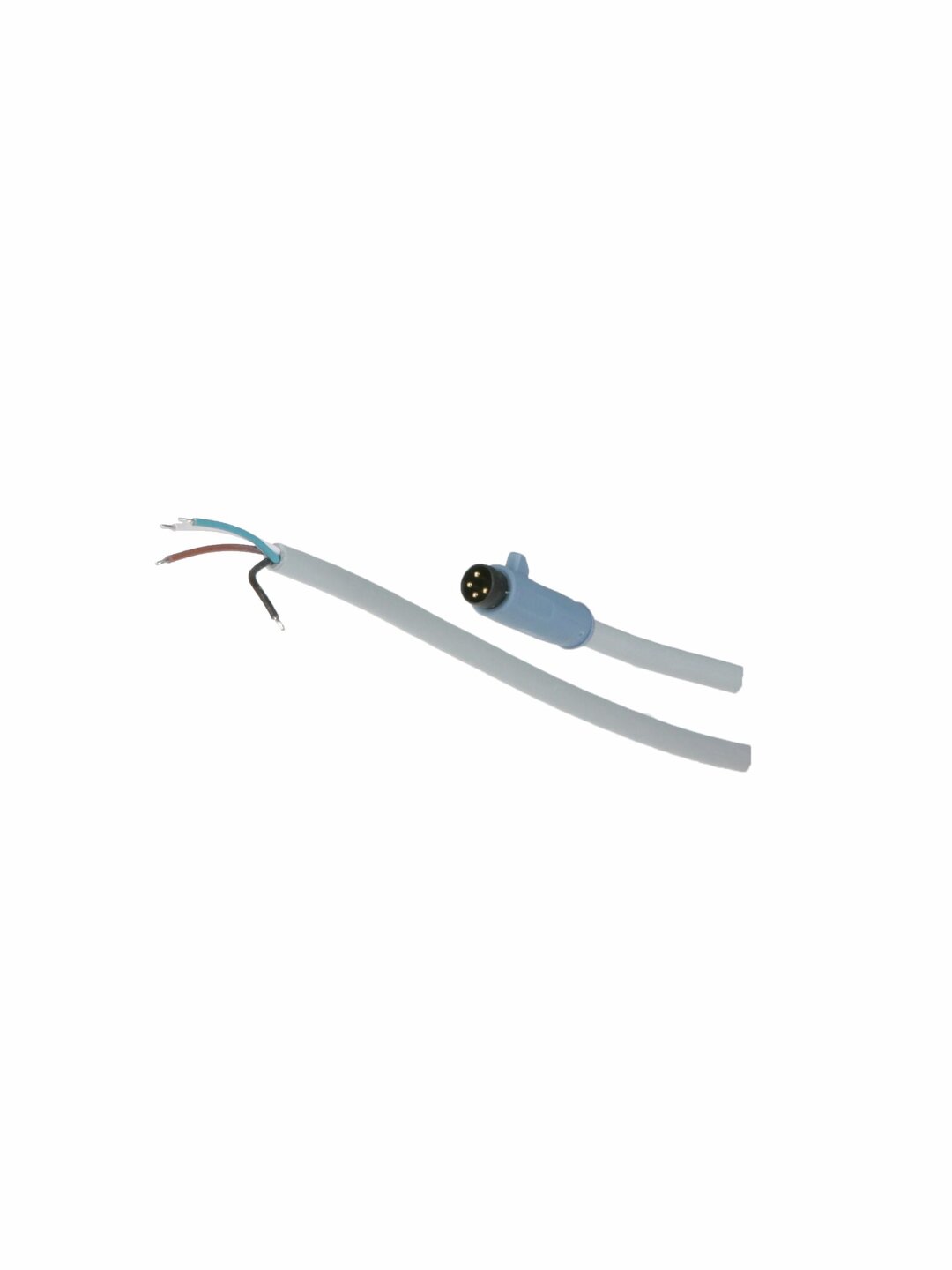

VACUU·BUS® Module I/O analogique IN 4-20 mA/OUT 0-10 V VACUU·BUS®![VACUU·BUS - câble VACUU·BUS, 2 m, avecprise mâle et avec extrémité ouverte]()
VACUU·BUS® Câble VACUU·BUS, 2 m![Set de membranes et clapets pourMZ 2C EX, MD 4C EX (2x), MV 10C EX (4x)]()
MZ 2C EX, MD 4C EX (2x), MV 10C EX (4x) Set de membranes et clapets- Kit complet
- Pièces de rechange originales
- Montage facile
