PC 3002 VARIO select EK PeltronicGroupe de pompage « chimie » VARIO®
Vue d’ensemble
- Régulateur de vide VACUU·SELECT avec interface utilisateur graphique et process de vide prédéfinis, qui simplifient l’utilisation au laboratoire
- détection automatique du point d’ébullition et réglage du vide pour des temps de process courts
- compacte et puissante, produit un vide limite poussé, même vanne de lest d’air ouverte
- fonctionnement très silencieux, très faible niveau de vibration, intervalles d’entretien particulièrement longs
- excellente écocompatibilité grâce à une récupération efficace des solvants sans réfrigérant externe
Vide limite
7 mbar
Vide limite avec lest d'air
12 mbar
Débit maximale 50 Hz
2.8 m3/h
Groupe de pompage « chimie » VARIO® en utilisation
Les pompes et groupes de pompage VARIO® permettent une régulation précise du vide par le réglage de la vitesse de la pompe à vide. La pompe de base est le modèle MZ 2C VARIO select. Elle satisfait aux exigences moyennes du vide de laboratoire pour la plupart des solvants. L’interface graphique du régulateur de vide VACUU·SELECT intégré vous permet de sélectionner des process de vide prédéfinis pour toutes les applications de laboratoire courantes. En cas d’évaporation de solvants, l’appareil détecte automatiquement la pression d’ébullition et adapte le déroulement du process sans intervention de l’utilisateur. Bien entendu, vous pouvez aussi personnaliser l’application, la valeur de vide souhaitée et bien d’autres paramètres. Avec la régulation VARIO®, la pompe ne dépasse jamais la vitesse nécessaire. Ceci allonge les intervalles de maintenance et rend le groupe de pompage silencieux. Le séparateur en verre avec dispositif de protection et monté côté aspiration retient les particules ainsi que les liquides. Très écologique, le condenseur de vapeur monté côté pression permet une récupération des solvants proche des 100 %. Les applications typiques sont tous les process d'évaporation. Ils peuvent être pilotés automatiquement de manière rapide ou particulièrement douce. La régulation VARIO® évite les retards à l'ébullition et le moussage et apporte ainsi une grande sécurité au process. La régulation permet à tout instant une détermination et un suivi automatique du vide et l'adaptation aux évolutions des conditions du process. Le système VACUU·BUS® permet de gérer aisément des installations complexes.
Données techniques et illustrations
| Débit maximale 50 Hz | 2.8 m3/h | illustration technique |
| Débit maximale 60 Hz | 1.65 cfm | |
| Vide limite | 7 mbar / 5 torr | |
| Vide limite avec lest d'air | 12 mbar / 9 torr | |
| Nombre de cylindres | 2 | |
| Nombre d'étages | 2 | |
| Type d'affichage / de contrôleur de vide | VACUU·SELECT | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Embout DN 8-10 mm | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.53 kW | |
| Classe de protection IP selon IEC 60529 | IP 20 | |
| Dimensions L en mm | 402 mm | |
| Dimensions P en mm | 361 mm | |
| Dimensions H en mm | 457 mm | |
| Poids en kg | 22 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 43 dBA | |
| Certification ATEX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL certification | Non | |
| Compris dans la livraison | Groupe de pompage avec condenseur de vapeur Peltronic, avec mode d’emploi, sans câble d’alimentation. | |
| Tension nominale plage 1 | 200-230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz | |
| Interface | Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required) |
cliquer pour zoomer
Débit maximale 50 Hz
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
Téléchargements
Accessoires
-
![VACUU·SELECT gestion des utilisateurs]()
VACUU·SELECT User Management Extension des fonctions du régulateur VACUU·SELECT- Attribution flexible et individuelle des droits
- Conservation des paramètres de process
- Environnement de travail adapté
![Tuyau à vide, DN 8, en caoutchouc,prix p. mètre]()
DN 8 mm, au mètre Tuyau à vide caoutchouc- Au mètre
- Largeur nominale DN 8 mm
- Au mètre
![VACUU·LAN® coude orientablepour tuyaux PTFE DN 10/8mm]()
Coude orientable Module VACUU LAN- Configuration individuelle
- Vide adapté aux besoins
- Grande flexibilité
![Capteur de niveau de remplissagepour ballon rond 500 mlaccréditation (NRTL): C/US]()
500 ml Capteur de niveau de remplissage pour ballon rond![Soupape d'eau de refroidissement VKW-B,VACUU·BUS, DN 1,5 mm, entrée G3/4" /G1/2", sortie embout cranté 6 mm,longueur de câble 2 maccréditation (NRTL): C/US]()
VKW-B Électrovanne de gestion de l'eau de refroidissement- Fiche secteur VACUU·BUS®
- Largeur nominale 1.5 mm
![Set de membranes et clapets pourMZ 2C NT, MZ 2C NT VARIO, PC 3002]()
MZ 2C NT / MZ 2C NT VARIO / PC 3002 Set de membranes et clapets- Kit complet
- Pièces de rechange originales
- Montage facile
Cela pourrait également vous convenir
-
![MZ 2C NT Pompe à membrane « chimie »]()
MZ 2C NT Pompe à membrane « chimie »- Vide limite 7 mbar
- Débit 2 m3/h
- Sans huile & résistance chimique
![MZ 2C NT +2AK Pompe à membrane « chimie »]()
MZ 2C NT +2AK Groupe de pompage « chimie »- Vide limite 7 mbar
- Débit 2 m3/h
- Sans huile & résistance chimique
![MZ 2C NT +AK+EK Pompe à membrane « chimie »]()
MZ 2C NT +AK+EK Groupe de pompage « chimie »- Vide limite 7 mbar
- Débit 2 m3/h
- Sans huile & résistance chimique

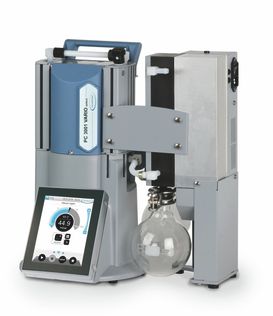

![Groupe de pompage chimique VARIO,PC 3001 VARIO select EKP, avec condenseurde vapeurs Peltronic, 100-120V / 200-230V / 50-60Hz,sans cordon cordon d`alimentation]()
