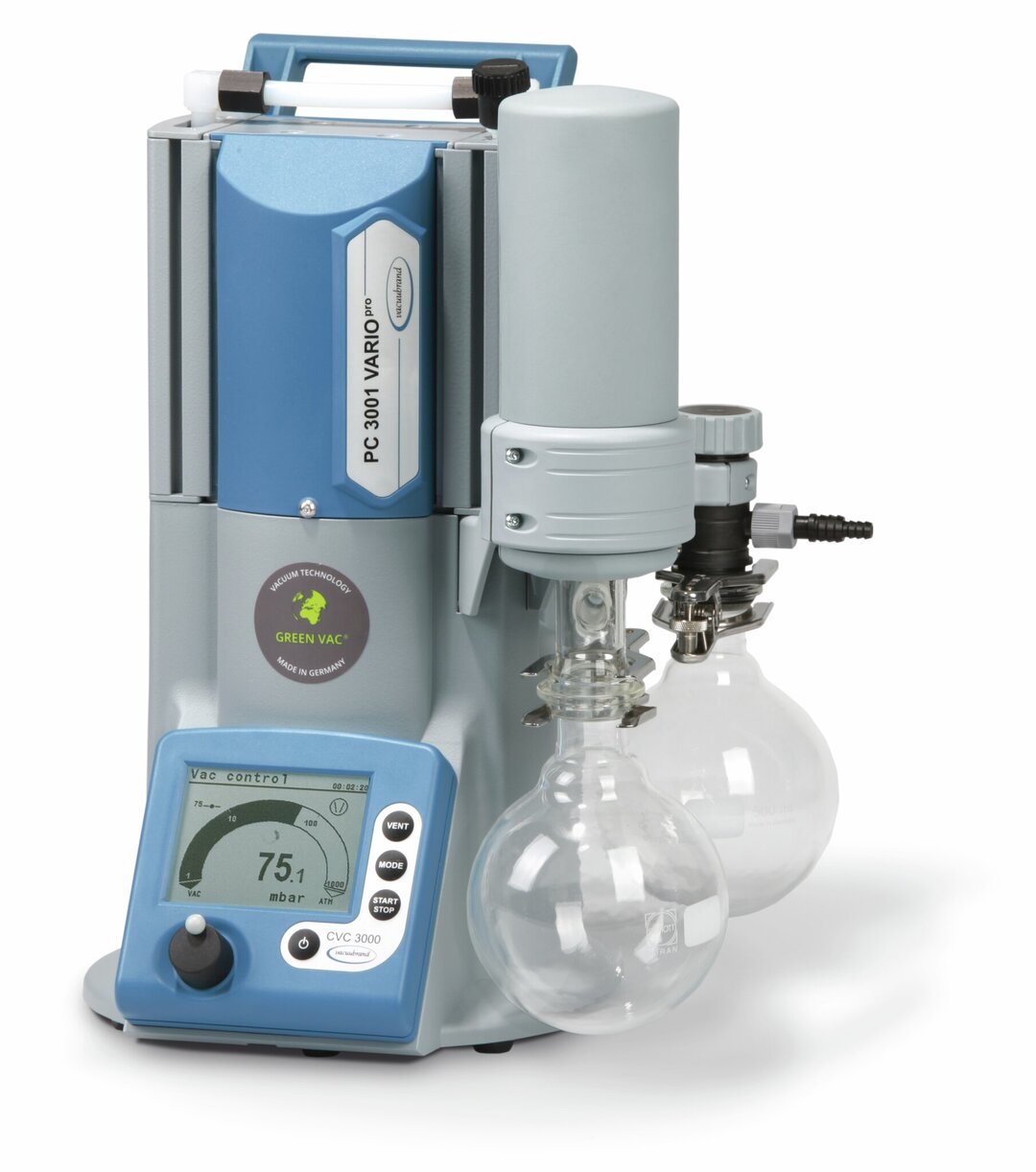

PC 3001 VARIO selectGroupe de pompage « chimie » VARIO®

Vue d’ensemble

  • Régulateur de vide VACUU·SELECT avec interface utilisateur graphique et process de vide prédéfinis, qui simplifient l’utilisation au laboratoire
  • détection automatique du point d’ébullition et réglage du vide pour des temps de process courts
  • extrêmement compacte et puissante, produit un vide limite poussé, même vanne de lest d’air ouverte
  • fonctionnement très silencieux et avec peu de vibrations
  • excellente écocompatibilité grâce à une faible consommation d’énergie et à une récupération efficace des solvants

Vide limite

2.0 mbar

Vide limite avec lest d'air

4 mbar

Débit maximale 50 Hz

2 m3/h

Référence 20700207
On demand

Demandes

Groupe de pompage « chimie » VARIO® en utilisation

Le groupe de pompage PC 3001 VARIO select régule le vide avec une grande précision par la commande de la vitesse de la pompe. L’interface utilisateur graphique du régulateur de vide VACUU·SELECT intégré vous permet de sélectionner des process de vide prédéfinis pour toutes les applications de laboratoire courantes. En cas d’évaporation de solvants, l’appareil détecte automatiquement la pression d’ébullition et adapte le déroulement du process sans intervention de l’utilisateur. Bien entendu, vous pouvez aussi personnaliser l’application, la valeur de vide souhaitée et bien d’autres paramètres. L’encombrement réduit et le faible poids du PC 3001 VARIO select permettent une installation flexible dans le laboratoire. Avec la régulation VARIO, la pompe ne dépasse jamais la vitesse nécessaire. Ceci allonge les intervalles de maintenance et rend le groupe de pompage silencieux. Le PC 3001 VARIO select satisfait aux exigences même pour des solvants à haut point d’ébullition. Le séparateur en verre avec dispositif de protection et monté côté aspiration retient les particules et les liquides. Très compact, le condenseur de vapeur monté côté pression permet une récupération des solvants proche des 100 %.


Instructions pour l'élimination des appareils usagés »

Données techniques et illustrations

Débit maximale 50 Hz 2 m3/h illustration technique
Débit maximale 60 Hz 1.18 cfm
Vide limite 2.0 mbar / 1.5 torr
Vide limite avec lest d'air 4 mbar / 3 torr
Nombre de cylindres 4
Nombre d'étages 3
Type d'affichage / de contrôleur de vide VACUU·SELECT
Temp. Ambiante, límite inférieure, en service, en °C 10 °C
Temp. Ambiante, límite supérieure, en service, en °C 40 °C
Temp. Ambiante, límite inféreure, stockage, en °C -10 °C
Temp. Ambiante, límite supérieure, stockage, en °C 60 °C
Pression max. à l'échappement (abs.) 1.1 bar
Raccord côté aspiration Embout DN 6-10 mm
Raccord côté pression Embout DN 8-10 mm
Raccord de l'eau de refroidissement 2 x embout DN 6-8 mm
Puissance nominale en kW 0.16 kW
Classe de protection IP selon IEC 60529 IP 20
Dimensions L en mm 303 mm
Dimensions P en mm 306 mm
Dimensions H en mm 400 mm
Poids en kg 8.2 kg
Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) 42 dBA
Certification ATEX II 3/- G Ex h IIC T3 Gc X Internal Atm. only
NRTL certification Oui
Compris dans la livraison Groupe de pompage livré complet, prêt à l'emploi, avec manuel d'utilisation
Tension nominale plage 1 200-230 V
Tension nominale plage 2 100-120 V
Fréquence nominales plage de tension 1 50-60 Hz
Fréquence nominales plage de tension 2 50-60 Hz
Interface Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required)

vac_pumpingspeedm3 cliquer pour zoomer

Débit maximale 50 Hz

vac_pumpingcurve50 cliquer pour zoomer

Courbe de pompage à 50 Hz (réservoir 10 l)

Téléchargements

Groupe de pompage chimique VARIO, PC 3001 VARIO select,accréditation: (NRTL): C/US100-120V / 200-230V / 50-60Hz,cordon d`alimentation IN
PC 3001 VARIO select Groupe de pompage « chimie » VARIO®
Mode d'emploi de la pompe à vide
Manuel PDF 7.4 MB 7.4 MB 7.4 MB 7.4 MB 9 MB 7.4 MB 7.4 MB 7.4 MB 7.4 MB 7.4 MB 7.4 MB 7.4 MB 7.4 MB
Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger
Mode d'emploi pour vacuomètres / régulateurs
Manuel PDF 17.4 MB 17.1 MB 17.5 MB 17.4 MB 17.4 MB 17.5 MB 17.4 MB 17.5 MB 17.4 MB 17.8 MB 17.5 MB 17.5 MB 17.4 MB 17.5 MB 17.5 MB 17.3 MB
Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger Télécharger
Avis de sécurité pour des dispositifs à vide
Manuel PDF 5.4 MB
Multilingue Télécharger
Mode d'emploi de l'interface
Manuel PDF 1.8 MB 1.8 MB
Télécharger Télécharger
Manuel d'utilisation pour l'extension de fonctionnalité
Manuel PDF 11.6 MB 11.4 MB
Télécharger Télécharger
Brochure
Brochure PDF 2 MB 2 MB
Télécharger Télécharger
