MD 1 VARIO-SPVARIO®-SP bomba de membrana
Vista general
- libre de contaminación bombeando y en evacuación
- alta capacidad de aspiración incluso cerca del vacío final
- velocidad variable: Bomba rápida a alta y baja velocidad del motor, con velocidades reducidas para mantener el vacío
- muy potente y extremadamente compacta, completamente silenciosa y muy baja vibración, especialmente a baja velocidad
- versiones personalizadas disponibles
Vacío final
1 mbar
Máx. Capacidad de aspiración 50 Hz
1.8 m3/h
VARIO®-SP bomba de membrana en uso
La bomba de membrana de tres etapas MD 1 VARIO-SP, con su motor de velocidad variable, tiene más capacidad de aspiración y mejor vacío final que el modelo correspondiente de motor de velocidad fija. El motor de 24 V DC (sin mantenimiento) hace que sea fácilmente integrable en otros equipos, y poder operar independientemente del voltaje. La bomba es extraordinariamente silenciosa y libre de vibraciones, con una vida útil más larga de sus membranas. La MD 1 VARIO-SP es una excelente solución para hacer vacío en vapores y gases no corrosivos. La velocidad del motor se fija o puede ser ajustada externamente vía señales de control electrónico para adaptarse a los requerimientos del proceso. Ambas bombas son extremadamente compactas y adaptables por lo tanto ideales para ser montadas en cualquier posición a sistemas de vacío. Existen versiones de estas bombas para modificar sobre demanda.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 1.8 m3/h | Seleccionar diagrama |
| Máx. Capacidad de aspiración 60 Hz | 1.06 cfm | |
| Vacío final | 1 mbar / 0.75 torr | |
| Número de cilindros | 4 | |
| Número de etapas | 3 | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 1.1 bar | |
| Conexión, lado de aspiración | Oliva DN 6 mm | |
| Conexión, lado de la presión | Silenciador / G1/8" | |
| Capacidad nominal en kW | 0.064 kW | |
| Velocidad mínima VARIO en min-1 | 200 min-1 | |
| Velocidad máxima en min-1 | 2400 min-1 | |
| Clase de protección según IEC 60529 | IP 20 | |
| Dimensiones L en mm | 223 mm | |
| Dimensiones Ancho en mm | 143 mm | |
| Dimensiones Alt. en mm | 163 mm | |
| Peso en kg | 4.1 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 37 dBA | |
| Autorización EX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| Certificación NRTL | Sí | |
| Contenido en la entreaga | Puesto de vacío completamente montado, listo para su uso, con 2 m de cable sin clavija y con manual. | |
| Rango de tensión nominal 1 | 24 V | |
| Frecuencia de red rango de tensión 1 | DC |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 10 l)
Descargas
Accesorios
-
![Rubber vacuum tubing DN 6,price per meter]()
DN 6 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 6 mm
- Disponible por metros
![Brida de rosca de acero inxodableKF DN16 G1/8]()

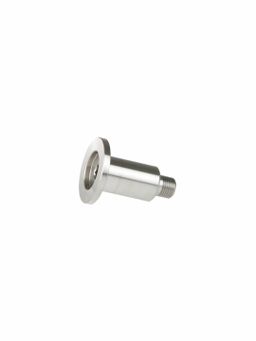

KF DN 16 / G1/8" Brida de rosca de acero inxodable- Material Acero inoxidable
