VACUU·PURE 10Bomba de tornillo
Vista general
- 10-3 mbar rango de vacío
- 100% libre de aceite
- Sin abrasión
- Sin piezas de desgaste
Vacío final
5 x 10-3 mbar
Máx. Capacidad de aspiración 50 Hz
10 m3/h
Bomba de tornillo en uso
La bomba de tornillo seca VACUU·PURE 10 lleva consistentemente las ventajas de nuestra tecnología de vacío libre de aceite al rango de presión de 10-3 mbar. La nueva bomba de vacío combina tres importantes ventajas para el usuario: 100% libre de aceite, sin abrasión, sin piezas de desgaste. VACUU·PURE 10 es ideal para procesos limpios que requieren un vacío seco y libre de hidrocarburos. Los husillos de la bomba de tornillo funcionan sin contacto y, por lo tanto, están libres de abrasión y desgaste. VACUU·PURE está especialmente desarrollado para procesos en el rango de vacío hasta 10-3 mbar, pero también puede funcionar a presiones más altas durante períodos de tiempo más largos. La evacuación de sistemas aún más grandes de la presión atmosférica al rango de vacío de 10-3 mbar puede llevarse a cabo sin cambiar la bomba de vacío. Debido a la alta tolerancia a condensados que resulta del diseño, no se requiere ningún gas lastre, incluso con una alta generación de vapor. El modo de regeneración integrado permite que la bomba se seque rápidamente después del final del proceso, de modo que el rendimiento de procesado de muestras puede aumentar significativamente en comparación con otras tecnologías de bombas.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 10 m3/h | Seleccionar diagrama |
| Vacío final | 5 x 10-3 mbar / 3.8 x 10-3 torr (a una presión ambiental de 1013 mbar) | |
| Indicador de vacío / tipo de controlador | sin controlador | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 15 mbar por encima de la presión atmosférica bar | |
| Conexión, lado de aspiración | Brida KF DN 25 | |
| Conexión, lado de la presión | Brida KF DN 25 | |
| Capacidad nominal en kW | 0.7 kW | |
| Clase de protección según IEC 60529 | IP 20 | |
| Dimensiones L en mm | 507 mm | |
| Dimensiones Ancho en mm | 269 mm | |
| Dimensiones Alt. en mm | 413 mm | |
| Peso en kg | 21.1 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| Certificación NRTL | Sí | |
| Contenido en la entreaga | Bomba completamente montada, lista para su uso, conexión con brida KF DN 25, con manual de instrucciones. | |
| Rango de tensión nominal 1 | 100-230 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz | |
| Interfaz | VACUU·BUS: Modbus RTU |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 100 l)
Descargas
Accesorios
-
![VACUU·PURE shuttle, chasis móvil para VACUU·PURE]()
VACUU·PURE shuttle Chasis móvil![Abrazadera, aluminio, KF DN 20/25]()
KF DN 20/25 Abrazadera para brida- Enlace rápido
- Anchura nominale KF DN 20/25 mm
- Material Aluminio

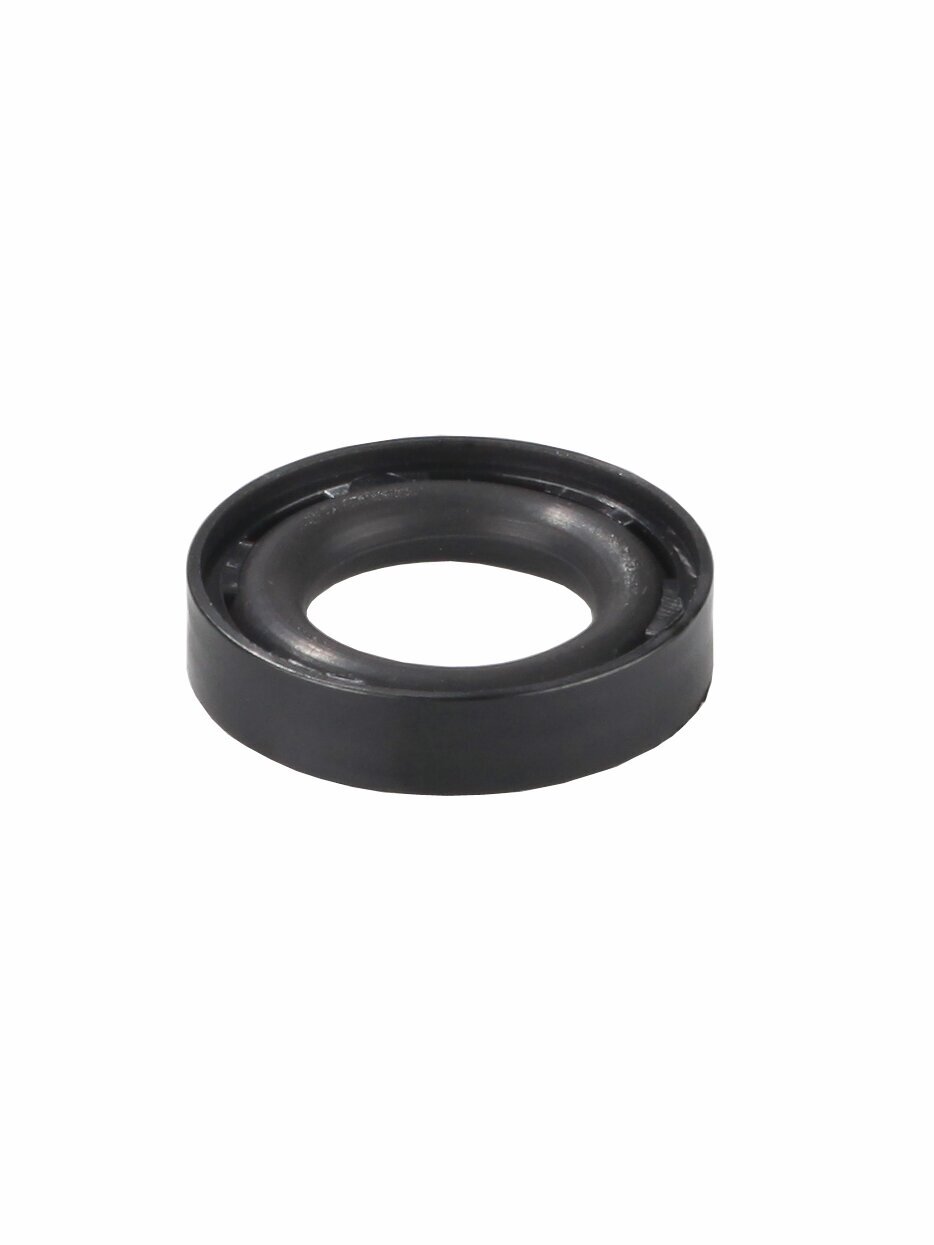

![External centring ring, PBT,sealing ring FPM, KF DN 10/16]()

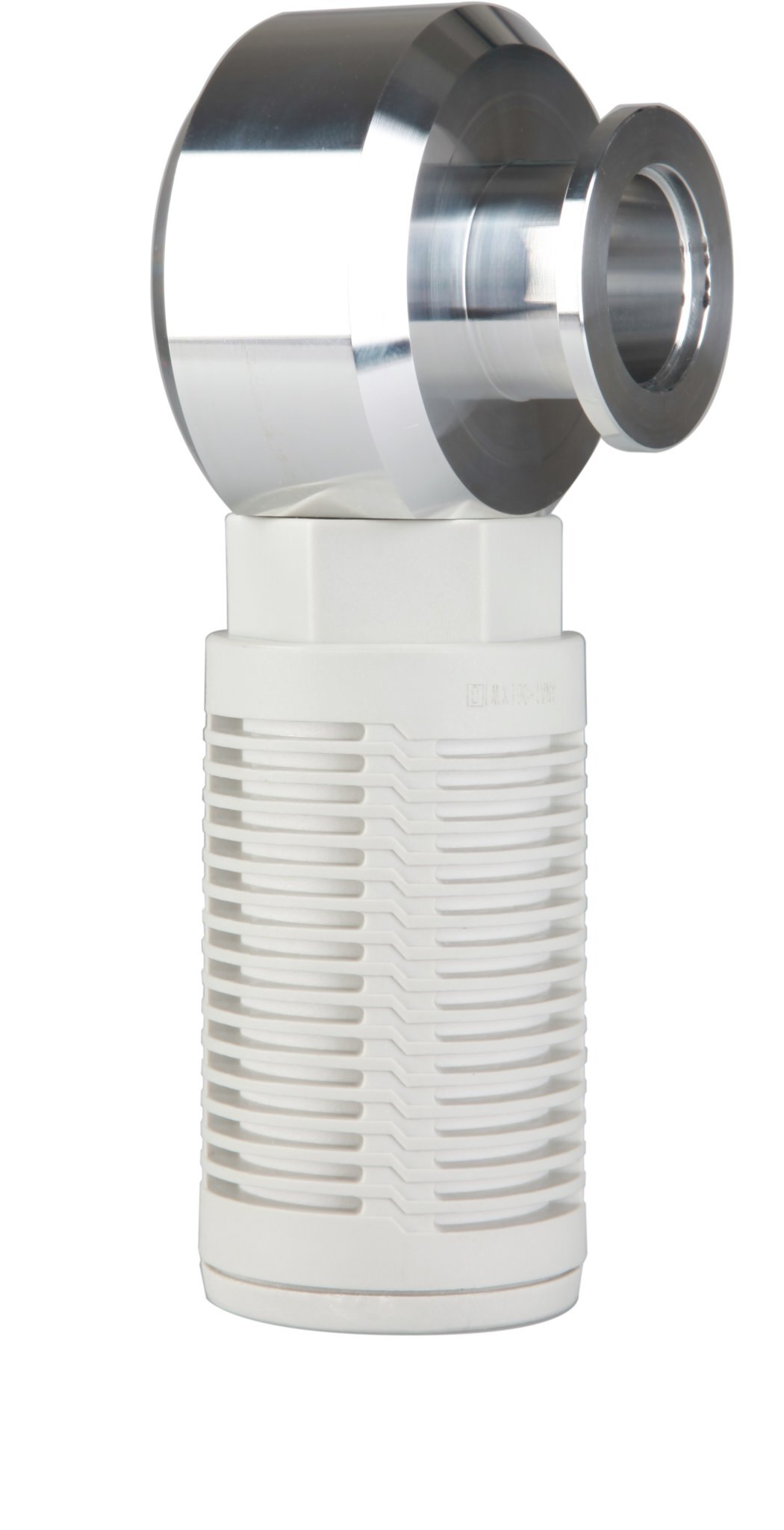

KF DN 10/16 Anillo de centrado externo para bridas![Silenciador con ángulo de 90°, KF DN 25para VACUU·PURE 10]()

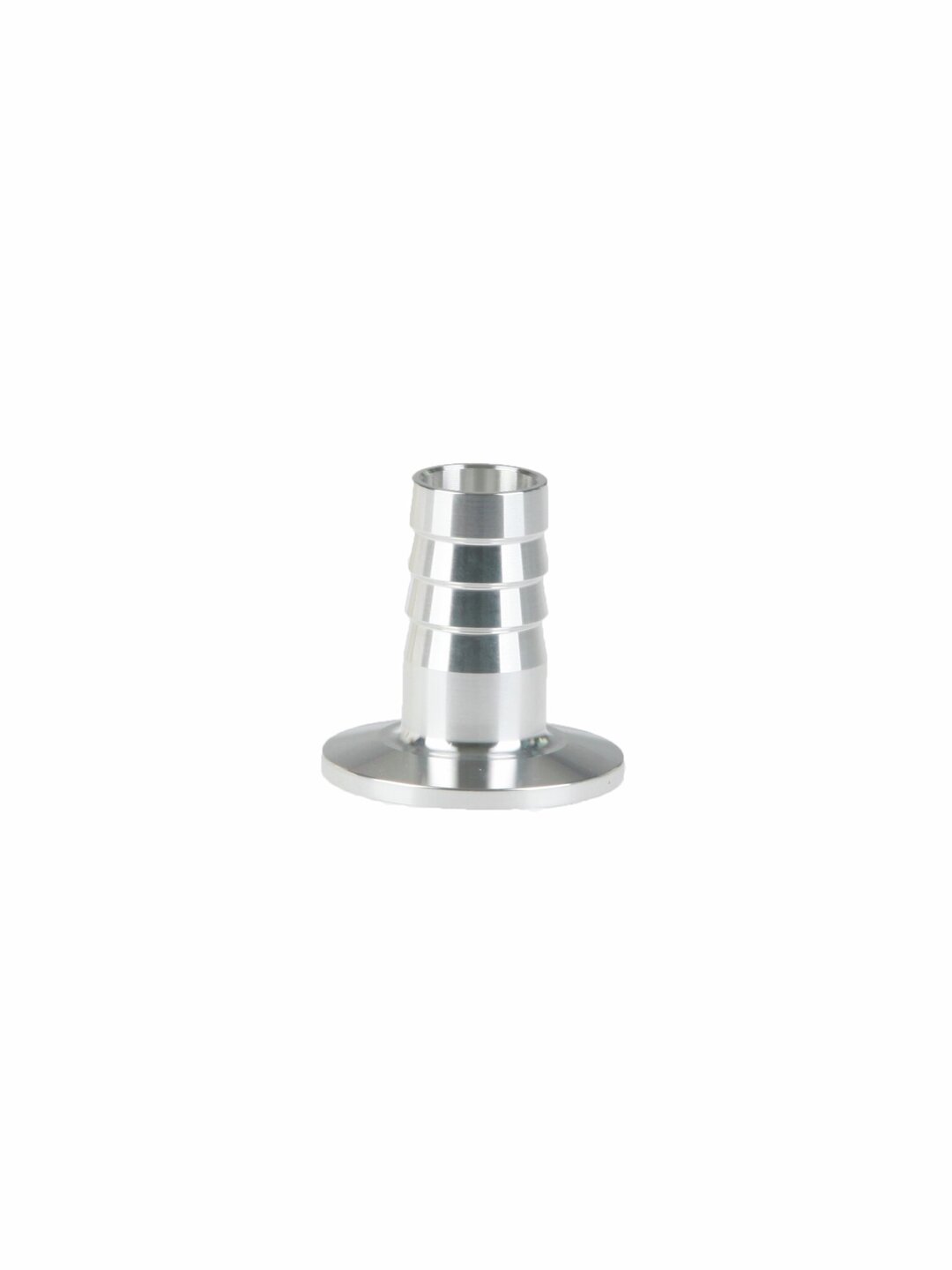

Silencer, KF DN 25 Silenciador para VACUU·PURE 10, KF DN 25![Small flange, aluminum, KF DN 25,with hose nozzle for tubing i.d. 15 mm]()
KF DN 25 / DN 15 mm Convertidor de brida a oliva (conexión de mangueras)- Conexión de manguera
- Anchura nominal KF DN 25 mm
- Material Aluminio

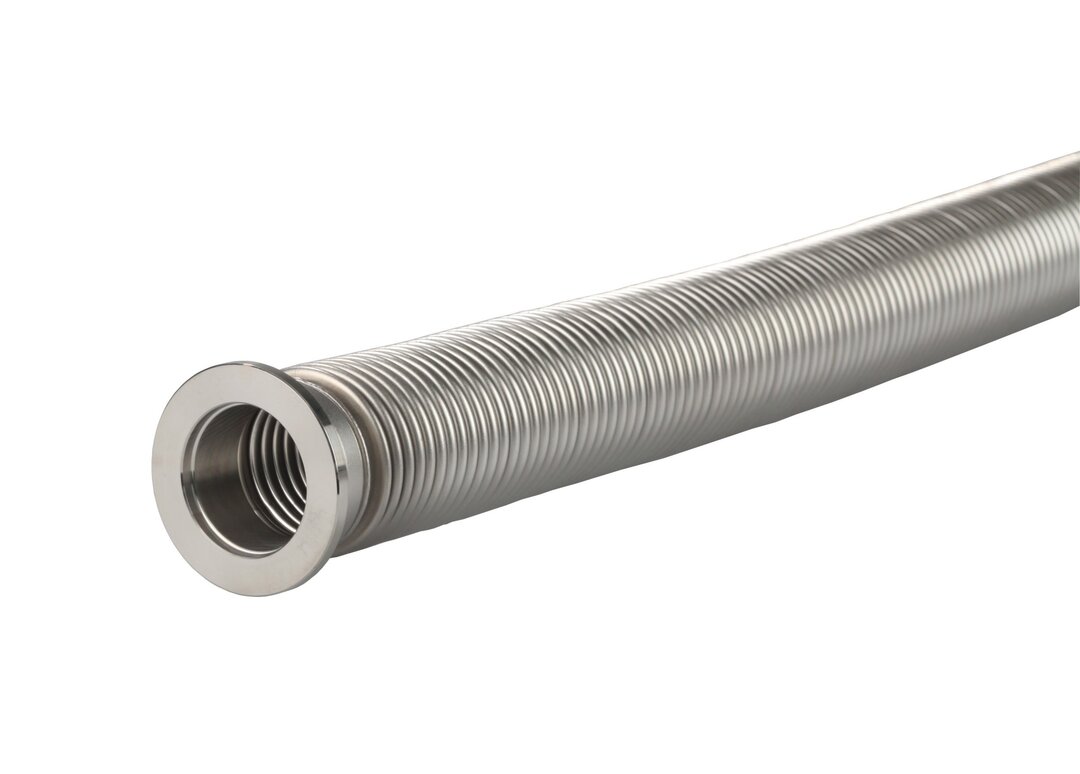

![Tubing, stainless steel, KF DN 25,length 1000 mm]()
KF DN 25, 1000 mm Tubería metálica con bridas- Acero inoxidable
- Anchura nominale KF DN 25 mm | longitud 1000 mm
- Índice de fugas 1 x 10-9 mbar l/s

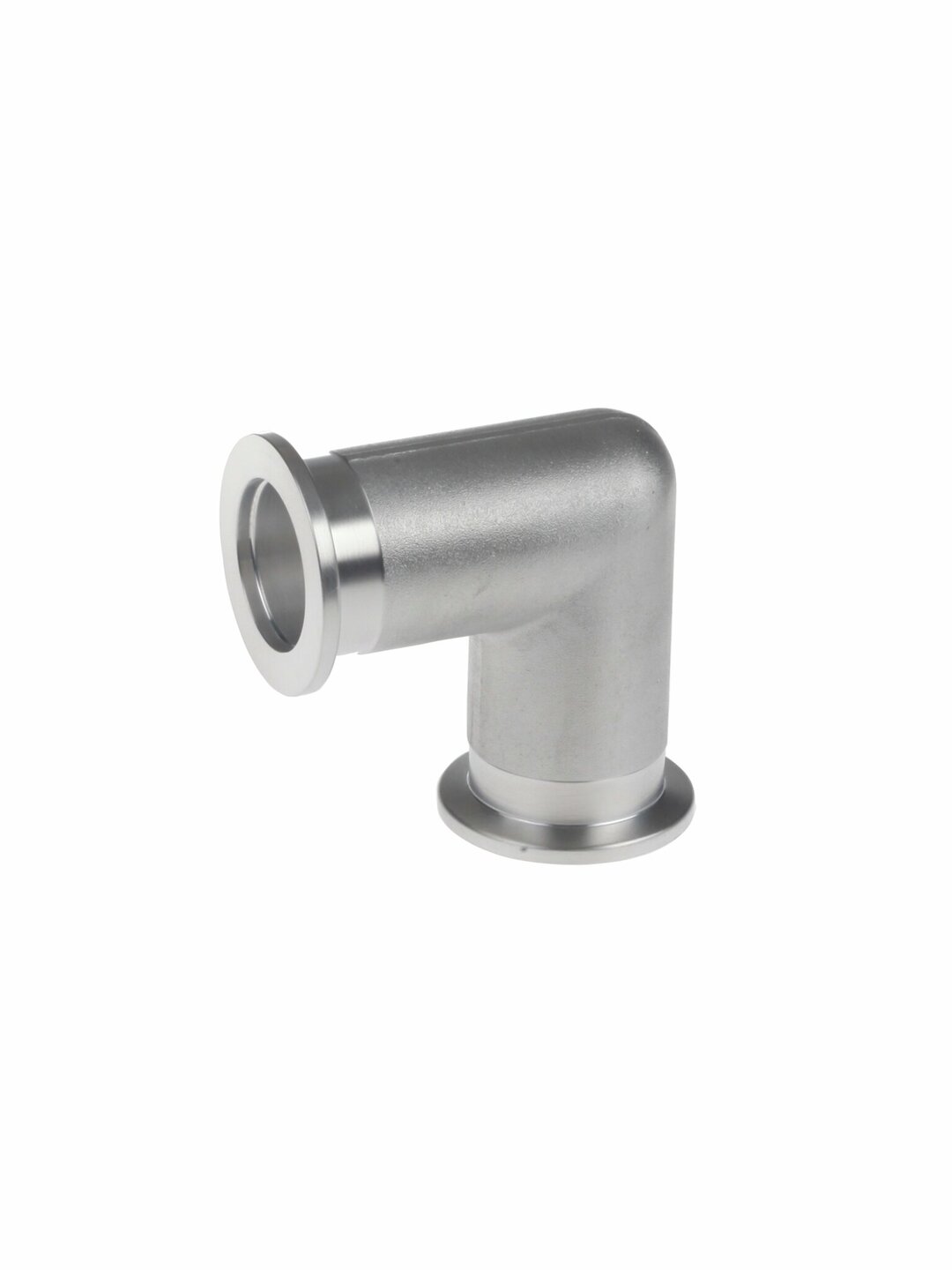

![Pieza en ángulo de 90 grados, aluminio, KF DN 25]()
KF DN 25/25 Pieza en codo con bridas- Anchura nominal KF DN 25 mm
- Material Aluminio
![Manguera de salida de PVC 26/19 mm (unidad en metro)]()
PVC, 26/19 mm, {179} mm Tubing- Disponible por metros
- Anchura nominale {178} mm | longitud {179} mm
![Digital I/O interface module VACUU·BUS,with 2 m VACUU·BUS cable]()
Esto también podría ser adecuado para usted
-

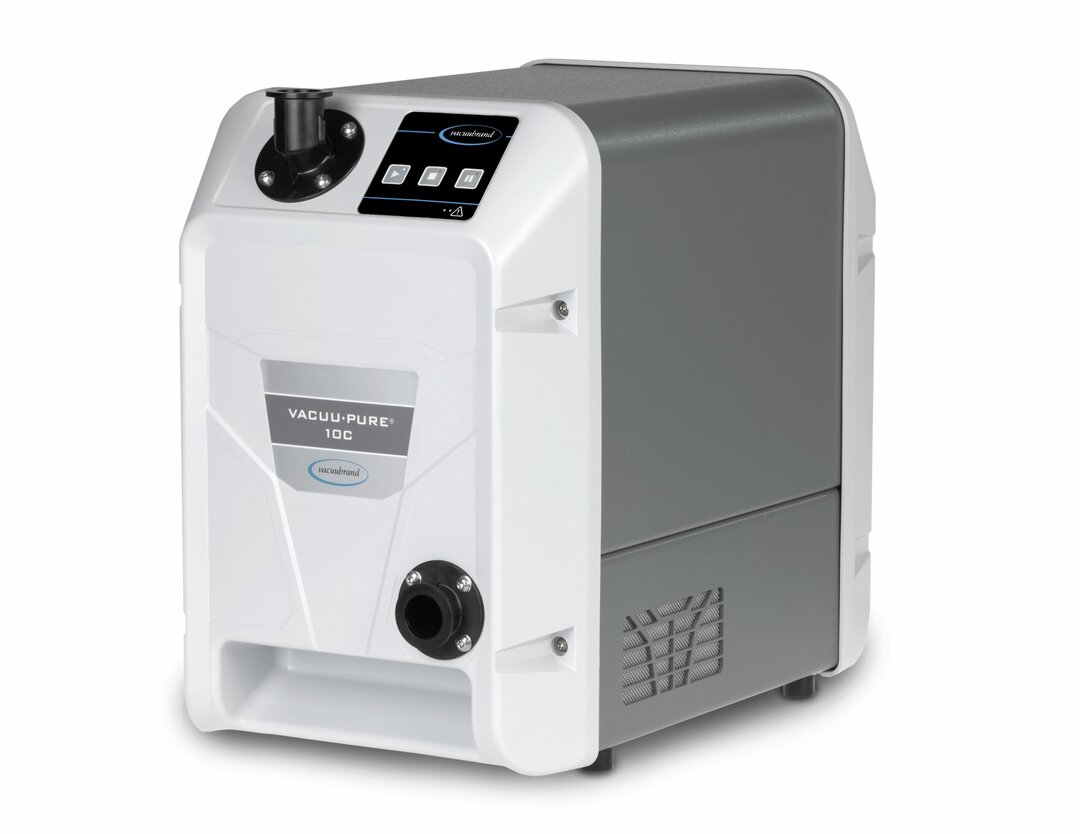

![VACUU·PURE 10C Bomba de tornillo]()
VACUU·PURE 10C Bomba de tornillo- Vacío final 5 x 10-3 mbar
- 100% libre de aceite
- Con resistencia química
Ejemplos de aplicación
Generación de pre-vacío para bombas turbomoleculares
Vacío sin aceite para reactores y aplicaciones de síntesis
Liofilización
Horno de secado
