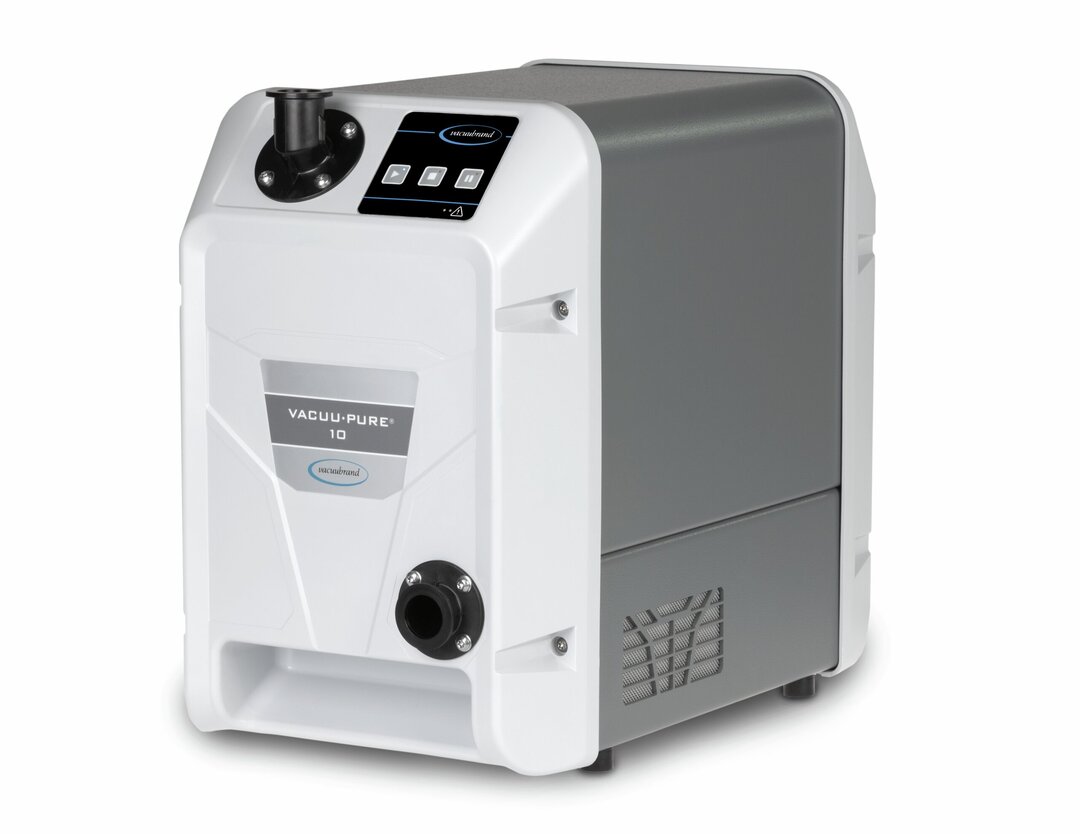

VACUU·PURE 10CBomba de tornillo
Vista general
- 10-3 mbar rango de vacío
- 100% libre de aceite
- con resistencia química
- Sin piezas de desgaste
Vacío final
5 x 10-3 mbar
Máx. Capacidad de aspiración 50 Hz
9 m3/h
Bomba de tornillo en uso
La bomba de tornillo seca VACUU·PURE 10C lleva constantemente las ventajas de nuestra tecnología de vacío libre de aceite y resistente a los productos químicos al rango de presión de 10-3 mbar. La nueva bomba de vacío combina tres importantes ventajas para el usuario: 100% libre de aceite, resistente a los químicos, sin piezas de desgaste. VACUU·PURE 10C es ideal para procesos limpios y la obtención de productos puros. La bomba de tornillo ha sido desarrollada especialmente para procesos en el rango de vacío hasta 10-3 mbar, pero también puede ser usada sin problemas a presiones de trabajo por encima de 1 mbar. Al mismo tiempo, su alta resistencia química significa que los gases y vapores agresivos pueden ser bombeados sin problemas. El uso de una trampa fría ya no es necesario para la mayoría de las aplicaciones. Debido a la alta tolerancia a condensados que resulta del diseño, no se requiere del gas lastre, incluso con una alta generación de vapor. El modo de regeneración integrado permite que la bomba se seque rápidamente después del final del proceso, de modo que el rendimiento de procesar muestras puede aumentar significativamente en comparación con otras tecnologías de bombas.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 9 m3/h | Seleccionar diagrama |
| Vacío final | 5 x 10-3 mbar / 3.8 x 10-3 torr (a una presión ambiental de 1013 mbar) | |
| Indicador de vacío / tipo de controlador | sin controlador | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 15 mbar por encima de la presión atmosférica bar | |
| Conexión, lado de aspiración | Brida KF DN 25 | |
| Conexión, lado de la presión | Brida KF DN 25 | |
| Capacidad nominal en kW | 0.7 kW | |
| Clase de protección según IEC 60529 | IP 20 | |
| Dimensiones L en mm | 507 mm | |
| Dimensiones Ancho en mm | 269 mm | |
| Dimensiones Alt. en mm | 413 mm | |
| Peso en kg | 21.5 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| Certificación NRTL | Sí | |
| Contenido en la entreaga | Bomba completamente montada, lista para usar, para su conexión brida pequeña KF DN 25 (2x anillos de centrado y abrazaderas), con manual de instrucciones. Para la conexión con una boquilla para manguera, hay disponibles adaptadores adecuados desde brida pequeña KF DN 25 hasta la boquilla para manguera. | |
| Rango de tensión nominal 1 | 100-230 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz | |
| Interfaz | VACUU·BUS: Modbus RTU |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 100 l)
Descargas
Accesorios
-
![Silenciador con ángulo de 90°, KF DN 25]()
VACUU·PURE AK + Winkel Paquete AK + ángulo para VACUU∙PURE 10C![Separador de entrada AK con matraz de fondo redondo de vidrio de 500 ml, con brida KF DN 25, para VACUU·PURE]()

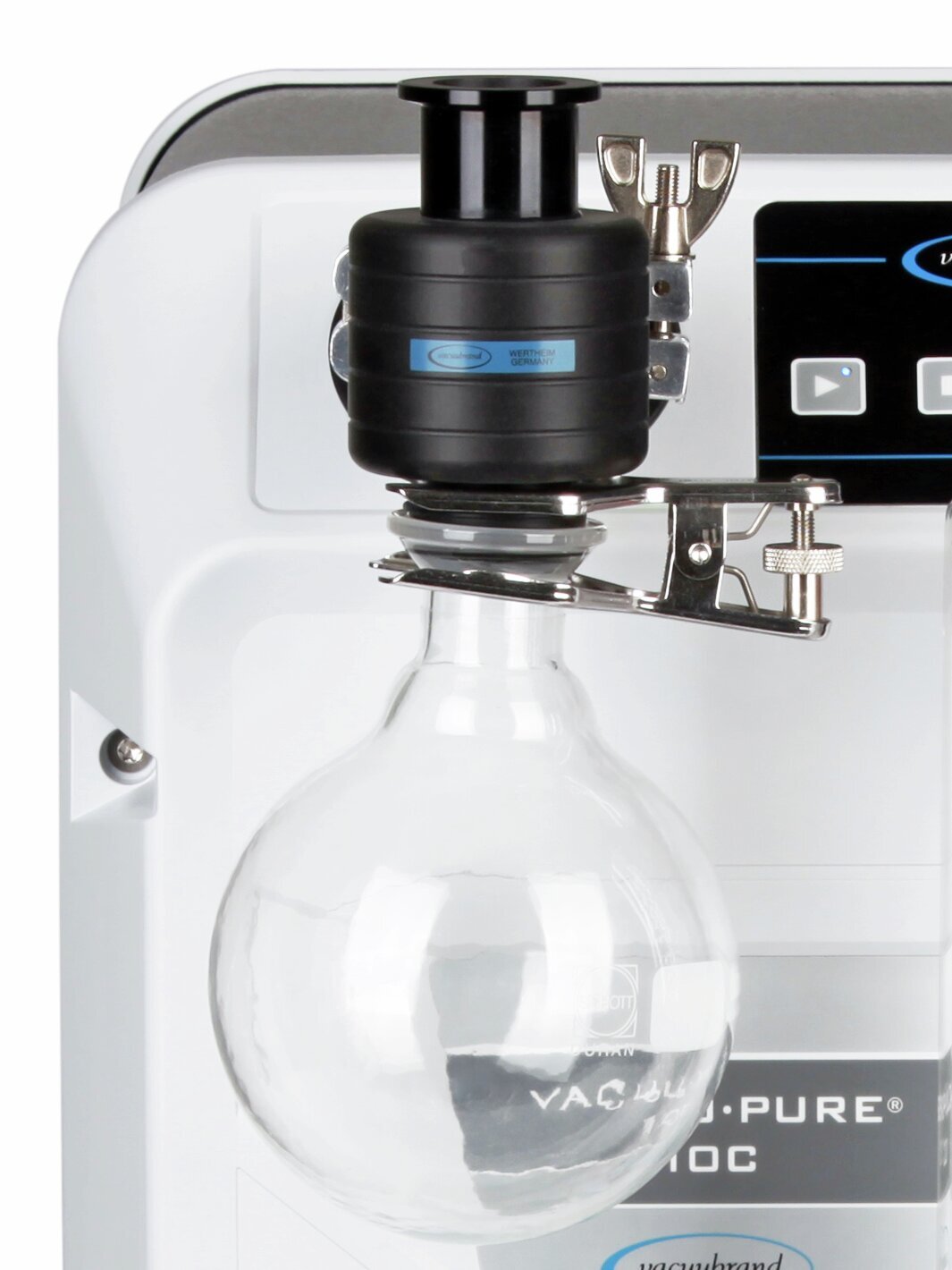

AK 500 / KF DN 25 VACUU·PURE Trampa de entrada AK con balón de vidrio de 500 ml con bridas KF DN 25 y oliva DN 15 mm, Índice de fugas 10^-4 mbar l/s- Compacto & bien sellado
- Buena conductancia de flujo
- Fácil drenaje del condensado
![Condensador de emisiones EK 600 con matraz de fondo redondo de vidrio de 500 ml,Con brida KF DN 25, para VACUU·PURE]()
EK 600 Conjunto de equipamiento para puesto de bomba química (sin bomba)- Para VACUU·PURE®
- Entrada brida pequeña: Brida KF DN 25
- Salida manguera eje DN 19 mm
![VACUU·PURE shuttle, chasis móvil para VACUU·PURE]()
VACUU·PURE shuttle Chasis móvil![PVC tubing with spiral, KF DN 25/1000 mm]()

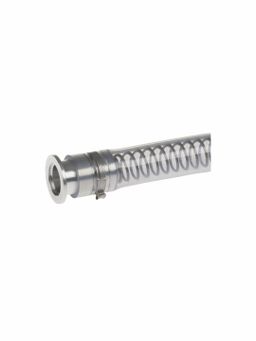

KF DN 25, 1000 mm Tubería de vacío en PVC con espiral interno en acero inoxidable con bridas- PVC con espiral en acero inoxidable
- Anchura nominale KF DN 25 mm | longitud 1000 mm
- Índice de fugas 1 x 10-4 mbar l/s
![Small flange with hose nozzleKF DN 25/SW10, PP]()

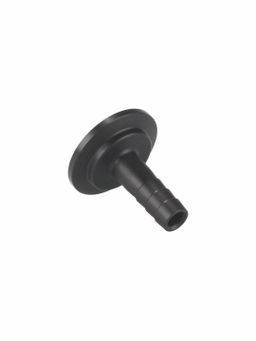

KF DN 25 / DN 10 mm Convertidor de brida a oliva (conexión de mangueras)- Conexión de manguera
- Anchura nominal KF DN 25 mm
- Material PP
![Brida con boquilla para manguera DN 25/SW 15, PP]()

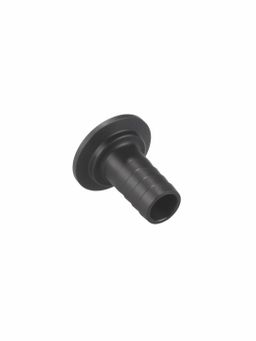

KF DN 25 / DN 15 mm Convertidor de brida a oliva (conexión de mangueras)- Conexión de manguera
- Anchura nominal KF DN 25 mm
- Material PP
![Codo 90 grados con brida pequeña KF DN 25 y boquilla para mangueras con d. interior 19 mm, PP]()
KF DN 25 / SLW 19 Codo DN25/SLW19 para VACUU-PURE![Digital I/O interface module VACUU·BUS,with 2 m VACUU·BUS cable]()

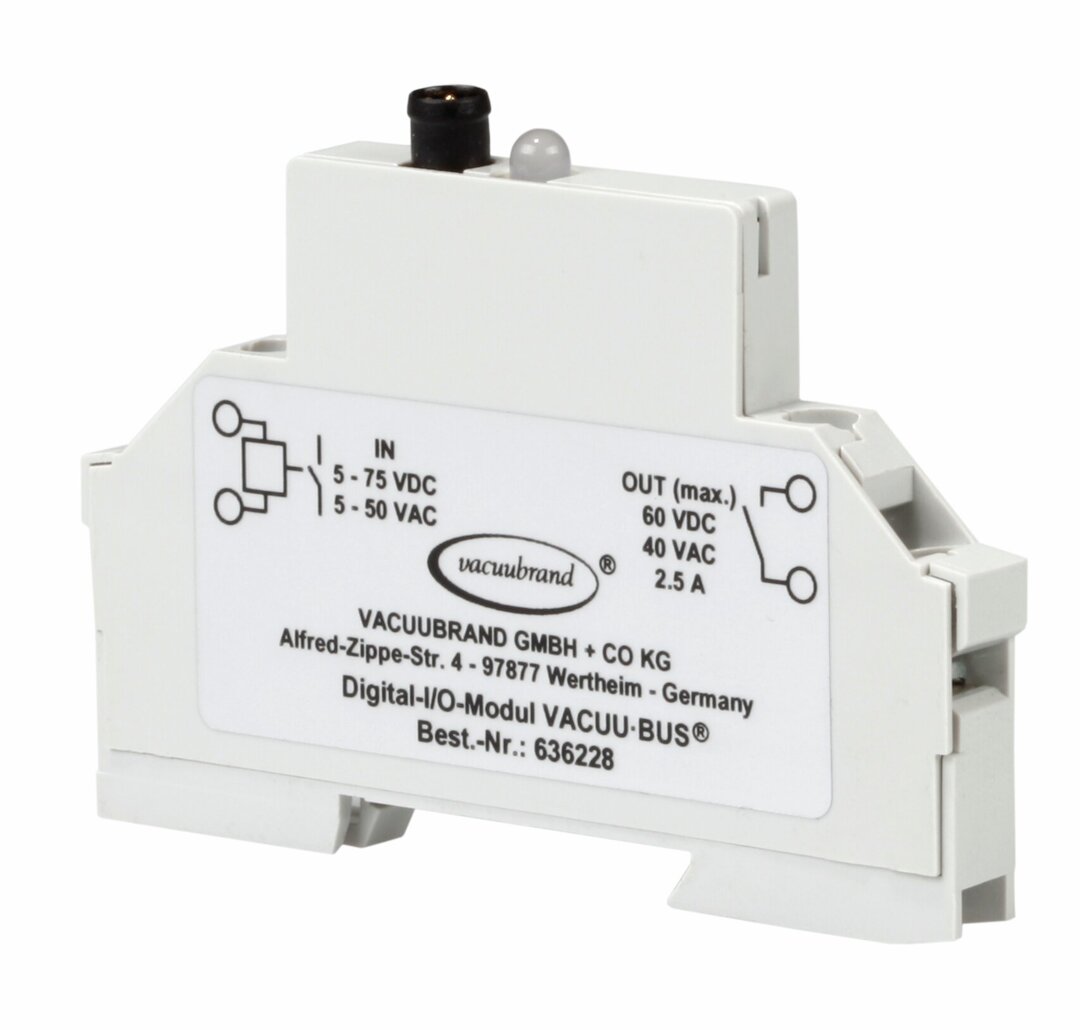

VACUU·BUS® Módulo Digital-I/O VACUU·BUS®![Manguera de salida de PVC 26/19 mm (unidad en metro)]()
