RC 6Bomba con resistencia química HYBRID
Vista general
- reduce la corrosión interna, incluso cuando se trabaja con vapores corrosivos
- los cambios de aceite se reducen hasta un 90% en comparación con las bombas rotativas normales
- solución económica: En la práctica muy a menudo no se necesita de una trampa de frío
- fácil mantenimiento por su diseño telescópico
Vacío final
2 x 10-3 mbar
Vacío final con gas ballast
1 x 10-2 mbar
Máx. Capacidad de aspiración 50 Hz
5.9 m3/h
Bomba con resistencia química HYBRID en uso
La bomba con resistencia química HYBRID RC 6 es una combinación de una bomba rotativa de dos etapas y una de membrana química de dos etapas optimizada para resistencia química. La bomba a membrana mantiene la cámara de aceite de la bomba rotativa libre de condensados ya que consigue un vacío para que los disolventes estén por debajo de su punto de condensación, por lo que reduce la concentración de oxígeno y gases corrosivos.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 5.9 m3/h | Seleccionar diagrama |
| Máx. Capacidad de aspiración 60 Hz | 4.1 cfm | Seleccionar diagrama |
| Presión parcial máxima sin gas lastre en mbar | 4 x 10-4 mbar | |
| Vacío final | 2 x 10-3 mbar / 1.5 x 10-3 torr | |
| Vacío final con gas ballast | 1 x 10-2 mbar / 0.75 x 10-2 torr | |
| Número de cilindros | 2 | |
| Número de etapas | 2 + 2 | |
| Indicador de vacío / tipo de controlador | 17 | |
| Tolerancia al vapor de agua en mbar | >> 40 mbar | |
| Temp. Ambiente, limite inferior, operación, en °C | 12 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 1.1 bar | |
| Llenado de aceite mín. | 0.34 l | |
| Llenado de aceite máx. | 0.50 l | |
| Conexión, lado de aspiración | Brida KF DN 16 | |
| Conexión, lado de la presión | Oliva DN 8-10 mm | |
| Capacidad nominal en kW | 0.3 kW | |
| Velocidad nominal en 50/60 Hz | 1500/1800 min-1 | |
| Clase de protección según IEC 60529 | IP 40 | |
| Dimensiones L en mm | 526 mm | |
| Dimensiones Ancho en mm | 302 mm | |
| Dimensiones Alt. en mm | 226 mm | |
| Peso en kg | 25 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| Certificación NRTL | No | |
| Contenido en la entreaga | Bomba completamente montada, lista para su uso después de llenarla con aceite ( botella 0,5 l incluida ) con manual. | |
| Rango de tensión nominal 1 | 230 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Máx. Capacidad de aspiración 60 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 10 l)
für Zoom klicken
Curva de bombeo 60 Hz (Volumen 10 l)
Descargas
Accesorios
-

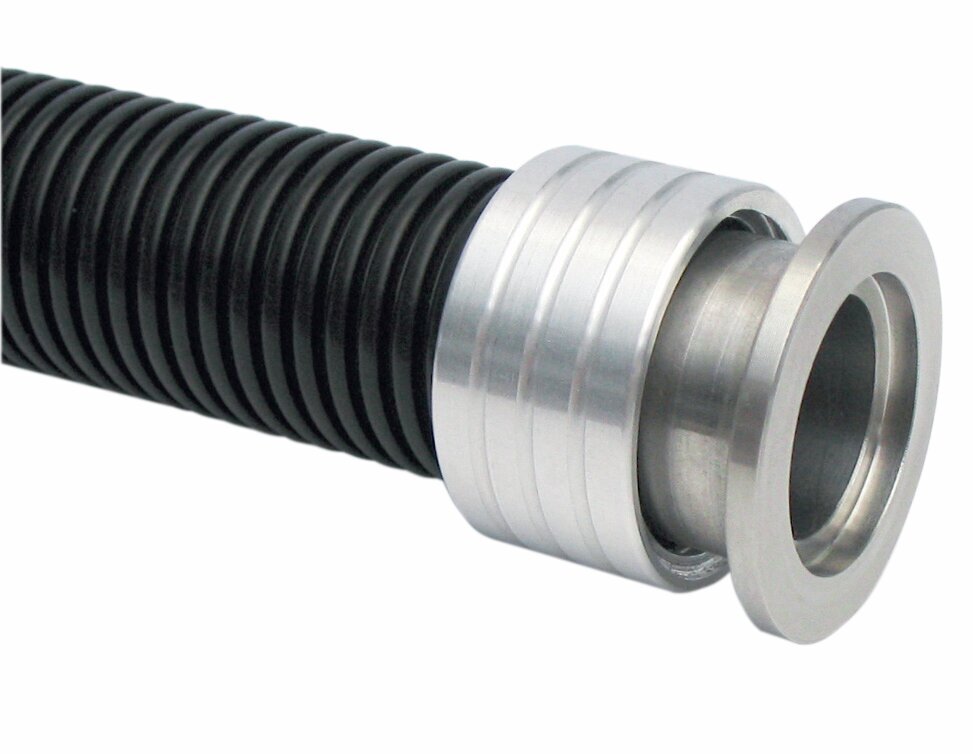

![PTFE tubing antistatic, KF DN 16/1000 mm]()
KF DN 16, 1000 mm Tubería en PTFE (antiestática) con bridas- PTFE (antiestático) / acero inoxidable
- Anchura nominale KF DN 16 mm | longitud 1000 mm
- Índice de fugas 1 x 10-4 mbar l/s

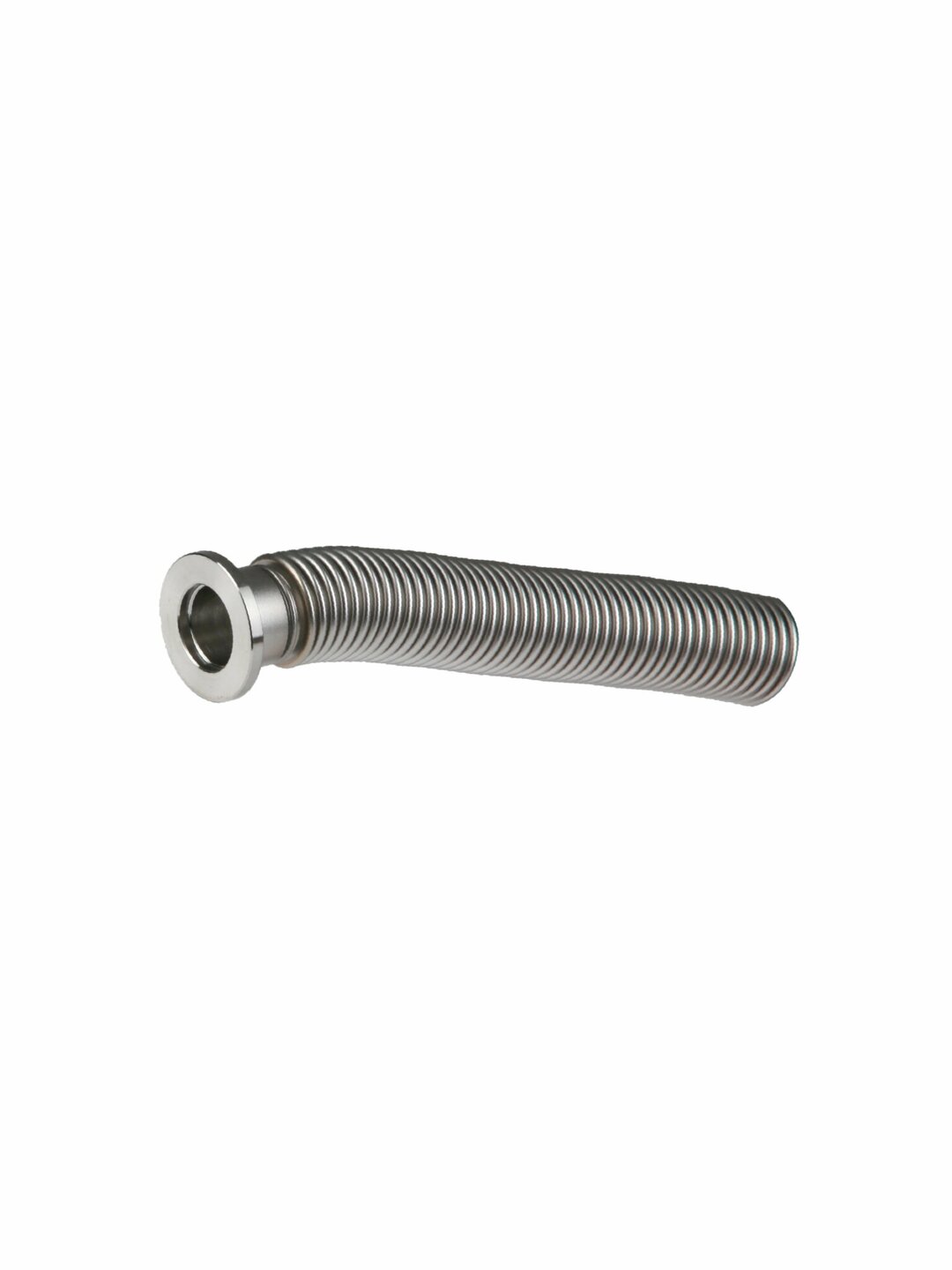

![Tubing, stainless steel, KF DN 16,length 1000 mm]()
KF DN 16, 1000 mm Tubería metálica con bridas- Acero inoxidable
- Anchura nominale KF DN 16 mm | longitud 1000 mm
- Índice de fugas 1 x 10-9 mbar l/s

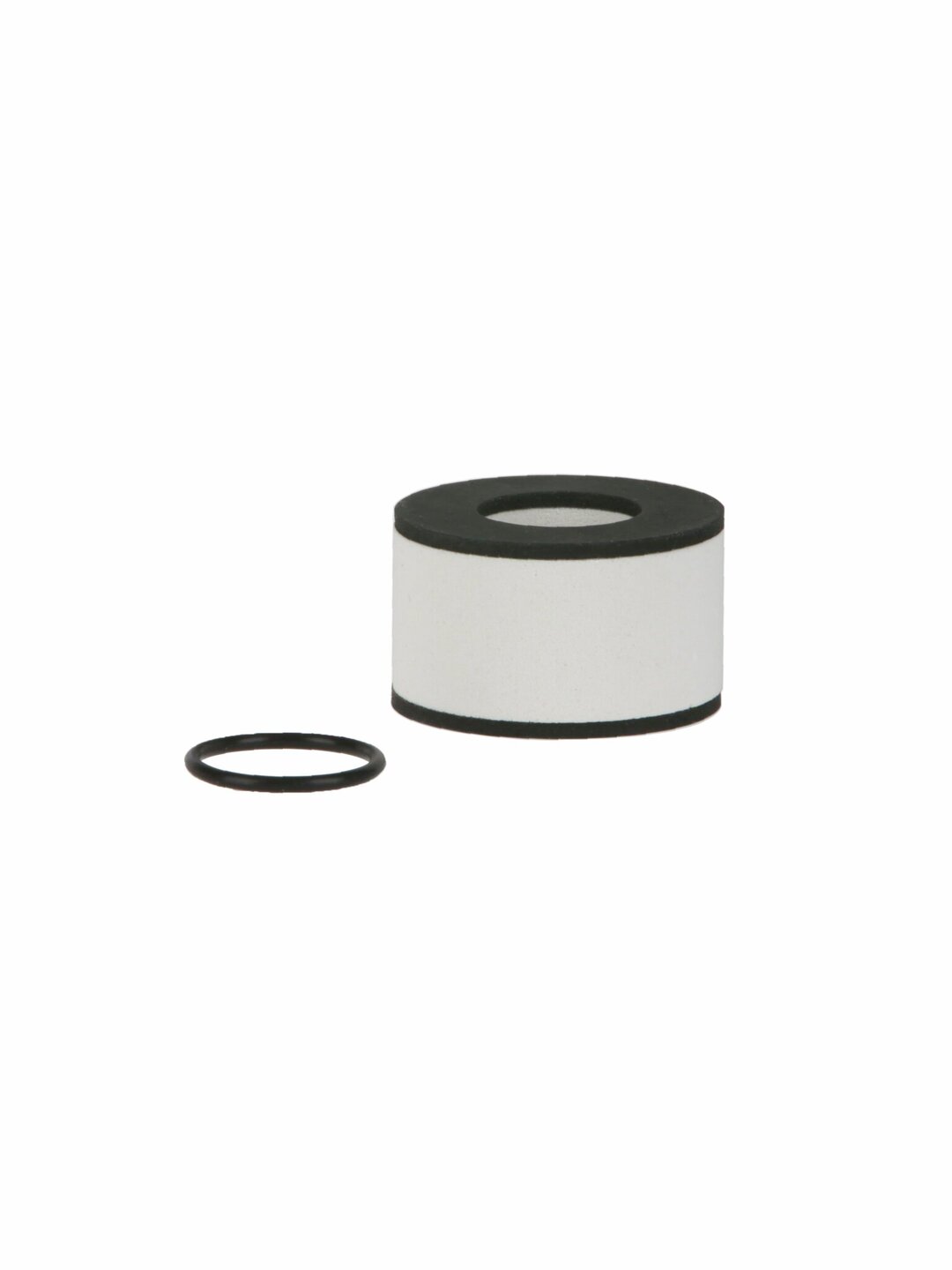

![Filter for oil mist separator, ceramic,for RC]()
RC- Material cerámico
![VACUU·SELECT package for fine vacuum controlwith VACUU·VIEW extended for KF DN 16, within-line isolation valve VV-B 15C, T-piece,hose nozzle DN 10 and connecting parts DN 16,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Paquete de control para vacío fino- Regulación hasta 10-3 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos
![VACUU·SELECT package for fine vacuum controlwith Pirani sensor for KF DN 16, with in-lineisolation, valve VV-B 15C, T-piece,hose nozzle DN 10 and connecting parts DN 16,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT + VSP 3000, KF DN 16 Paquete de control para vacío fino- Regulación hasta 10-3 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos
![Rubber vacuum tubing, DN 8,price per meter]()
DN 8 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 8 mm
- Disponible por metros
![Small flange with hose nozzleDN 16/DN 10, PP]()
KF DN 16 / DN 10 mm Convertidor de brida a oliva (conexión de mangueras)- Conexión de manguera
- Anchura nominal KF DN 16 mm
- Material PP
Esto también podría ser adecuado para usted
-
![VACUU·PURE 10C Bomba de tornillo]()
VACUU·PURE 10C Bomba de tornillo- Vacío final 5 x 10-3 mbar
- 100% libre de aceite
- Con resistencia química
Ejemplos de aplicación
Concentradores de vacío
Secado residual (Schlenkline)
Destilación vacío con vacío fino
Liofilización
Bomba con resistencia química HYBRID en uso
La bomba con resistencia química HYBRID RC 6 es una combinación de una bomba rotativa de dos etapas y una de membrana química de dos etapas optimizada para resistencia química. La bomba a membrana mantiene la cámara de aceite de la bomba rotativa libre de condensados ya que consigue un vacío para que los disolventes estén por debajo de su punto de condensación, por lo que reduce la concentración de oxígeno y gases corrosivos.
