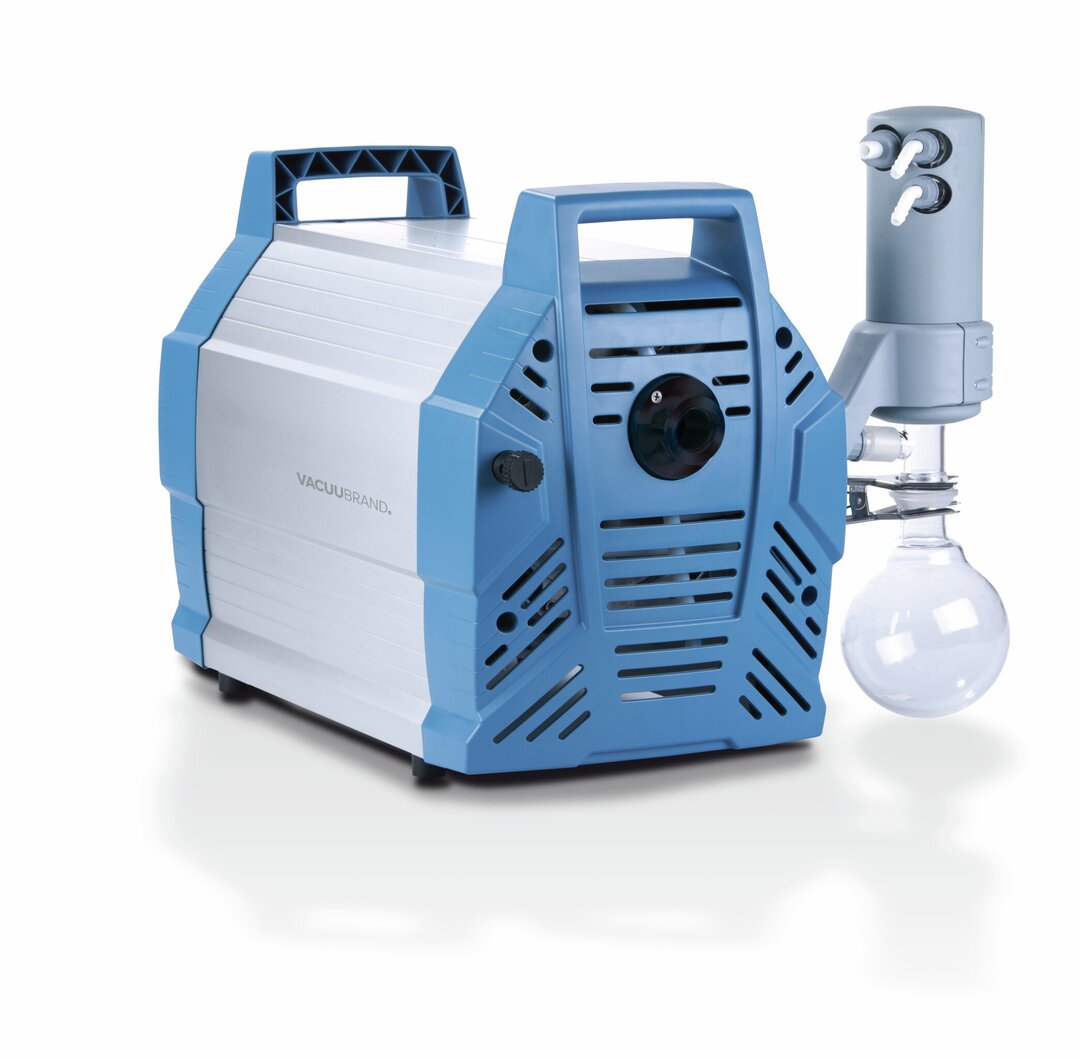

ME 16C NT +EKSistema de vacío con resistencia química
Vista general
- excelente tolerancia a productos químicos y condensaciones
- alta capacidad de aspiración incluso cerca del vacío final
- de construcción compacta
- de marcha muy silenciosa y de bajas vibraciones
- excelente conformidad con el medio ambiente gracias a su eficaz recuperación de disolventes.
Vacío final
70 mbar
Vacío final con gas ballast
100 mbar
Máx. Capacidad de aspiración 50 Hz
16.3 m3/h
Sistema de vacío con resistencia química en uso
Bombas a membrana libres de aceite, versión química de la serie NT son ideales para la aspiración continua de gases y vapores corrosivos. Las bombas de una etapa ofrecen la ventajosa combinación de una buena capacidad de aspiración y un vacío final de hasta 70 mbar. Los gases y vapores solamente entran en contacto con las partes protegidas con fluorocarbonos. Su ya muy probado diseño de membranas tipo sándwich con material PTFE le confieren una muy larga vida útil. Estas bombas eficientes se caracterizan especialmente en poseer una alta capacidad de aspiración. Equipada con un condensador de emisiones (EK) la ME 16C NT +EK es un equipo muy amigable con el medio ambiente por su eficiente recuperación de los disolventes. Bombas grandes de membrana de una etapa versión química son ideales para la aspiración continua y libre de aceite de gases y vapores. No consumen agua y por lo tanto no generan agua contaminada. Aplicaciones típicas son por ejemplo la generación de vacío en estufas de secado y para la evaporación en general de solventes de bajo punto de ebullición. La bomba ME 16C NT se recomienda para su uso en procesos con alto flujo de gas con elevada aspiración y procesos de presión. La ME 16C NT VARIO minimiza el riesgo de ebullición retardada como la formación de espuma permitiendo de esa manera una marcha del proceso muy segura. La aplicación de vacío se desarrolla de forma totalmente automática, rápida y de forma suave sobre el proceso.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 16.3 m3/h | Seleccionar diagrama |
| Máx. Capacidad de aspiración 60 Hz | 9.6 cfm | |
| Vacío final | 70 mbar / 53 torr | |
| Vacío final con gas ballast | 100 mbar / 75 torr | |
| Número de cilindros | 8 | |
| Número de etapas | 1 | |
| Indicador de vacío / tipo de controlador | 17 | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 1.1 bar | |
| Conexión, lado de aspiración | Brida KF DN 25 | |
| Conexión, lado de la presión | Oliva DN 8-10 mm | |
| Conexión agua de refrigeración | 2 x oliva DN 6-8 mm | |
| Capacidad nominal en kW | 0.53 kW | |
| Velocidad nominal en 50/60 Hz | 1650 min-1 | |
| Clase de protección según IEC 60529 | IP 40 | |
| Dimensiones L en mm | 528 mm | |
| Dimensiones Ancho en mm | 387 mm | |
| Dimensiones Alt. en mm | 395 mm | |
| Peso en kg | 28.3 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 54 dBA | |
| Certificación NRTL | No | |
| Contenido en la entreaga | Bomba completamente montada, lista para usar, con manual. | |
| Rango de tensión nominal 1 | 200-230 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 100 l)
