VACUU·SELECT + VACUU·VIEW extended, KF DN 25Paquete de control de vacío fino (acero inoxidable)
Vista general
- Paquete completo para la regulación de todos los procesos de vacío fino en el laboratorio químico, rango de control desde presión atmosférica hasta vacío fino (10-3 mbar)
- Componentes de acero inoxidable para una mayor resistencia química
- La interfaz gráfica de usuario simplifica el trabajo
- Las aplicaciones predefinidas y el editor de aplicaciones para secuencias de procesos propias ahorran tiempo y aportan resultados reproducibles
- Medidor de vacío robusto VACUU·VIEW extended con alta resistencia química y mecánica y amplio rango de medición
N° de artículo
20700110
Paquete de control de vacío fino (acero inoxidable) en uso
Diseñados para el control de vacío en el rango de vacío fino, los paquetes de controlador de vacío VACUU·SELECT con sensor de vacío fino, electroválvula VV-B 15C y todos los componentes requeridos ofrecen un control de vacío conveniente en el rango del vacío fino de hasta 10-3 mbar. VACUUBRAND ofrece paquetes de control de vacío fino con conexión de brida pequeña DN 16, adecuados, por ejemplo, para las bombas rotativas de paletas RE/RZ 2,5 a RE/RZ 6 y la bomba híbrida RC 6, así como bridas KF DN 25, adecuada para la RE/RZ 9 y la bomba de tornillio VACUU·PURE. Con su interfaz gráfica de usuario, el controlador ofrece procesos de vacío predefinidos para aplicaciones comunes de laboratorio en el rango del vacío fino. Por supuesto, en la aplicación, el vacío deseado y otros parámetros también pueden combinarse y controlarse individualmente sin inconvenientes. Las válvulas y los sensores se pueden conectar fácilmente gracias al sistema VACUU·BUS® y se configuran automáticamente. #
Datos técnicos e ilustraciones
| Límite de medición superior en mbar/hPa | 1100 mbar | |
| Límite de medición superior en torr | 825 torr | |
| Límite de medición inferior en mbar/hPa | 1 x 10-3 | |
| Límite de medición inferior en torr | 1 x 10-3 torr | |
| Principio de medición | Sensor de diafragma cerámico + sensor Pirani con revestimiento cerámico | |
| Incertidumbre de medición | ( +/-15%) del valor indicado en el rango 0.01-5 mbar / +-3 mbar para > 5 mbar mbar/hPa/torr | |
| Receptor de presión | VACUU·VIEW extended | |
| Coeficiente de temperatura | +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K | |
| Conexión vacío | Brida KF DN 25 / oliva DN 15 mm | |
| Válvula de ventilación | No | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Max. Temperatura del medio para el funcionamiento continuo | 40 °C | |
| Max. Temperatura del medio (a corto plazo) | 80 °C | |
| Material de la carcasa exterior | Carcasa robusta en plástico con buena resistencia química | |
| Clase de protección según IEC 60529 | IP 40 | |
| Clase de protección según UL50E | Type 1 | |
| Clase de protección frontal según IEC 60529 | IP 41 | |
| Clase de protección frontal según UL50E | Type 2 | |
| Dimensiones L en mm | 152 mm | |
| Dimensiones Ancho en mm | 127 mm | |
| Dimensiones Alt. en mm | 41 mm | |
| Peso en kg | 0.6 kg | |
| Max. Capacidad/corriente de conmutación: 24V/VACUU-BUS | 4 A | |
| Longitud del cable de conexión en m | 2 m | |
| Interfaz | Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required) | |
| Certificación NRTL | Sí | |
| Contenido en la entreaga | "Paquete de control de vacío fino, consiste en: Controlador de vacío VACUU·SELECT con sensor de vacío VACUU·VIEW extended y fuente de alimentación, válvula de control de vacío VV-B 15C KF DN 25, pieza en T KF DN 25, boquilla para manguera DN 15 mm (PP), abrazaderas y anillos de centrado, listo para usar, con manual de instrucciones". |
Descargas
VACUU·SELECT package for fine vacuum control withVACUU·VIEW extended for KF DN 25, stainless steel,with in-line, isolation valve VV-B 15C, T-piece,hose nozzle DN, 10 and connecting parts DN 25,100-230V / 50-60Hz, plug CEE
VACUU·SELECT + VACUU·VIEW extended, KF DN 25
Paquete de control de vacío fino (acero inoxidable)
Manual de usario manómetro/controlador
Manual de usuario
PDF
17.5 MB
17.4 MB
17.4 MB
17.5 MB
17.4 MB
17.5 MB
1.1 MB
17.4 MB
17.8 MB
17.5 MB
17.5 MB
17.4 MB
17.5 MB
17.5 MB
17.3 MB
Accesorios
-
![VACUU·SELECT administración de usarios]()
VACUU·SELECT User Management Ampliación de funciones del controlador VACUU·SELECT- Asignación de derechos flexible e individual
- Asegurar parámetros constantes
- Entorno de trabajo personalizado
![Rubber vacuum tubing DN 10,price per meter]()
DN 10 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 10 mm
- Disponible por metros
![Air admittance valve VB M-B KF DN16 /G1/4 with hose nipple G1/4" - 6/10 mm,VACUU·BUS, certification (NRTL): C/US]()
VB M-B Válvula admisión de aire- Válvula electromágnética
- Muy buena protección contra el desgaste
- Índice de fugas 1 x 10-3 mbar l/s
![Rubber vacuum tubing, DN 8,price per meter]()
DN 8 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 8 mm
- Disponible por metros
Esto también podría ser adecuado para usted
-
![VACUU·SELECT complete controller for lab scaffoldmounting, with solenoid valve, PVDF/fluoroplastics,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT Controlador compacto versión trípode/parrilla- Regulación hasta 0.1 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos
![VACUU·SELECT package for fine vacuum controlwith VACUU·VIEW extended for KF DN 16, within-line isolation valve VV-B 15C, T-piece,hose nozzle DN 10 and connecting parts DN 16,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Paquete de control para vacío fino- Regulación hasta 10-3 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos
![VACUU·SELECT complete controller,bench-top device, with solenoid valve,PVDF/fluoroplastics,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT Controlador compacto versión de mesa- Regulación hasta 0.1 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos
Paquete de control de vacío fino (acero inoxidable) en uso
Diseñados para el control de vacío en el rango de vacío fino, los paquetes de controlador de vacío VACUU·SELECT con sensor de vacío fino, electroválvula VV-B 15C y todos los componentes requeridos ofrecen un control de vacío conveniente en el rango del vacío fino de hasta 10-3 mbar. VACUUBRAND ofrece paquetes de control de vacío fino con conexión de brida pequeña DN 16, adecuados, por ejemplo, para las bombas rotativas de paletas RE/RZ 2,5 a RE/RZ 6 y la bomba híbrida RC 6, así como bridas KF DN 25, adecuada para la RE/RZ 9 y la bomba de tornillio VACUU·PURE. Con su interfaz gráfica de usuario, el controlador ofrece procesos de vacío predefinidos para aplicaciones comunes de laboratorio en el rango del vacío fino. Por supuesto, en la aplicación, el vacío deseado y otros parámetros también pueden combinarse y controlarse individualmente sin inconvenientes. Las válvulas y los sensores se pueden conectar fácilmente gracias al sistema VACUU·BUS® y se configuran automáticamente. #
Datos técnicos e ilustraciones
Límite de medición superior en mbar/hPa 1100 mbar Límite de medición superior en torr 825 torr Límite de medición inferior en mbar/hPa 1 x 10-3 Límite de medición inferior en torr 1 x 10-3 torr Principio de medición Sensor de diafragma cerámico + sensor Pirani con revestimiento cerámico Incertidumbre de medición ( +/-15%) del valor indicado en el rango 0.01-5 mbar / +-3 mbar para > 5 mbar mbar/hPa/torr Receptor de presión VACUU·VIEW extended Coeficiente de temperatura +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K Conexión vacío Brida KF DN 25 / oliva DN 15 mm Válvula de ventilación No Temp. Ambiente, limite inferior, almacenaje, en °C -10 °C Temp. Ambiente, limite superior, almacenaje, en °C 60 °C Temp. Ambiente, limite inferior, operación, en °C 10 °C Temp. Ambiente, limite superior, operación, en °C 40 °C Max. Temperatura del medio para el funcionamiento continuo 40 °C Max. Temperatura del medio (a corto plazo) 80 °C Material de la carcasa exterior Carcasa robusta en plástico con buena resistencia química Clase de protección según IEC 60529 IP 40 Clase de protección según UL50E Type 1 Clase de protección frontal según IEC 60529 IP 41 Clase de protección frontal según UL50E Type 2 Dimensiones L en mm 152 mm Dimensiones Ancho en mm 127 mm Dimensiones Alt. en mm 41 mm Peso en kg 0.6 kg Max. Capacidad/corriente de conmutación: 24V/VACUU-BUS 4 A Longitud del cable de conexión en m 2 m Interfaz Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required) Certificación NRTL Sí Contenido en la entreaga "Paquete de control de vacío fino, consiste en: Controlador de vacío VACUU·SELECT con sensor de vacío VACUU·VIEW extended y fuente de alimentación, válvula de control de vacío VV-B 15C KF DN 25, pieza en T KF DN 25, boquilla para manguera DN 15 mm (PP), abrazaderas y anillos de centrado, listo para usar, con manual de instrucciones". Descargas
VACUU·SELECT package for fine vacuum control withVACUU·VIEW extended for KF DN 25, stainless steel,with in-line, isolation valve VV-B 15C, T-piece,hose nozzle DN, 10 and connecting parts DN 25,100-230V / 50-60Hz, plug CEEVACUU·SELECT + VACUU·VIEW extended, KF DN 25 Paquete de control de vacío fino (acero inoxidable)Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar Descargar DescargarManual de usario manómetro/controladorManual de usuario PDF 17.5 MB 17.4 MB 17.4 MB 17.5 MB 17.4 MB 17.5 MB 1.1 MB 17.4 MB 17.8 MB 17.5 MB 17.5 MB 17.4 MB 17.5 MB 17.5 MB 17.3 MBAccesorios
-
![VACUU·SELECT administración de usarios]()
VACUU·SELECT User Management Ampliación de funciones del controlador VACUU·SELECT- Asignación de derechos flexible e individual
- Asegurar parámetros constantes
- Entorno de trabajo personalizado
![Rubber vacuum tubing DN 10,price per meter]()
DN 10 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 10 mm
- Disponible por metros
![Air admittance valve VB M-B KF DN16 /G1/4 with hose nipple G1/4" - 6/10 mm,VACUU·BUS, certification (NRTL): C/US]()
VB M-B Válvula admisión de aire- Válvula electromágnética
- Muy buena protección contra el desgaste
- Índice de fugas 1 x 10-3 mbar l/s
![Rubber vacuum tubing, DN 8,price per meter]()
DN 8 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 8 mm
- Disponible por metros
Esto también podría ser adecuado para usted
-
![VACUU·SELECT complete controller for lab scaffoldmounting, with solenoid valve, PVDF/fluoroplastics,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT Controlador compacto versión trípode/parrilla- Regulación hasta 0.1 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos

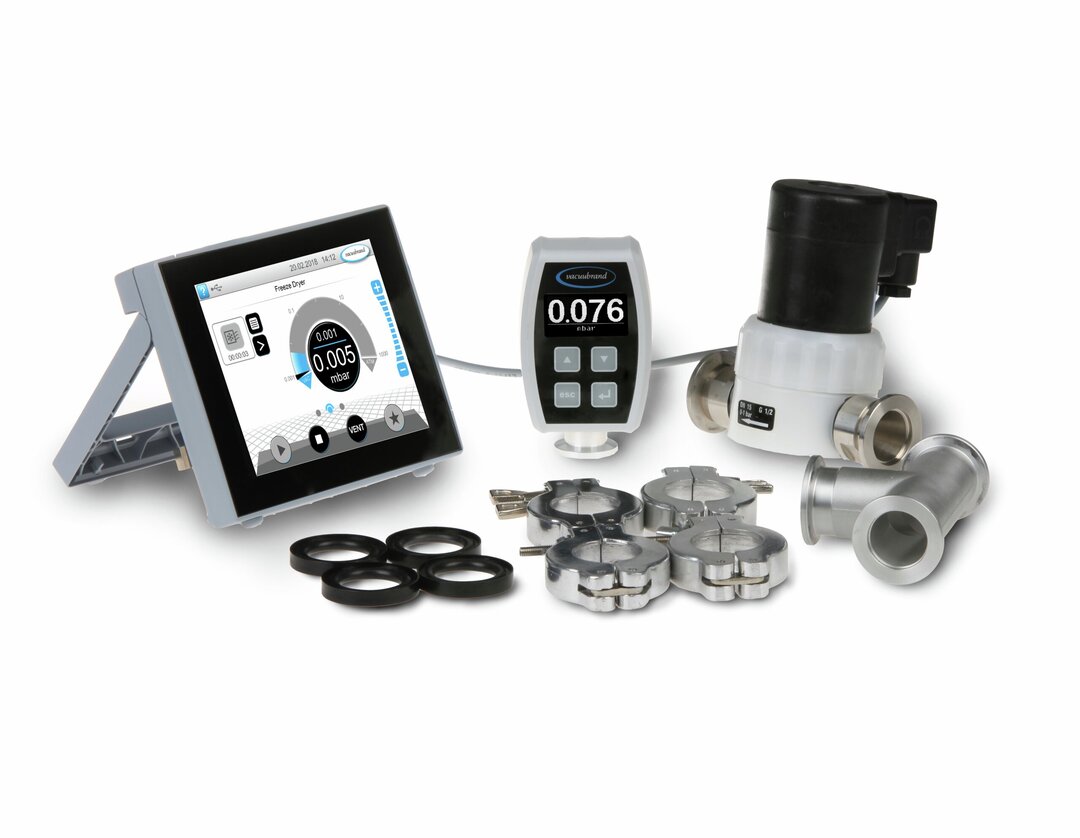

![VACUU·SELECT package for fine vacuum controlwith VACUU·VIEW extended for KF DN 16, within-line isolation valve VV-B 15C, T-piece,hose nozzle DN 10 and connecting parts DN 16,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Paquete de control para vacío fino- Regulación hasta 10-3 mbar
- Detección automática del punto de ebullición
- Procesos de vacío predefinidos

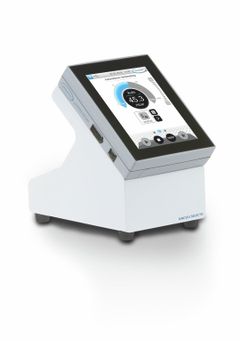

![VACUU·SELECT complete controller,bench-top device, with solenoid valve,PVDF/fluoroplastics,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
