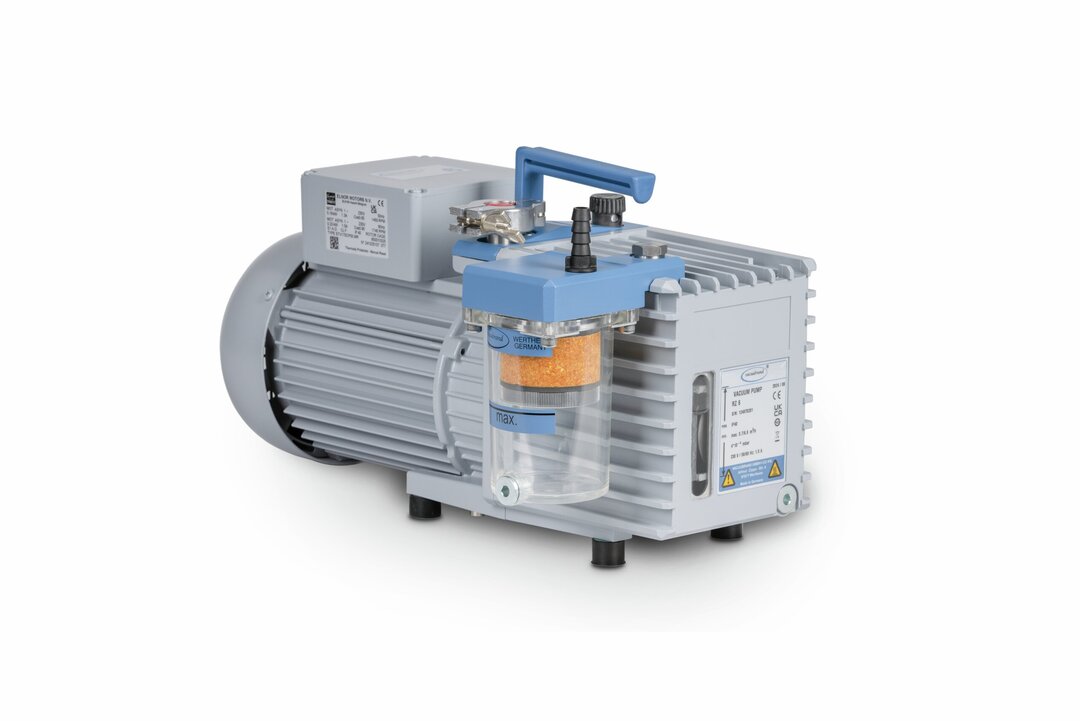

RZ 6 +FOPaquete bomba rotativa a paletas
Vista general
- caudal alto incluso a niveles de vacío alto
- alta tolerancia al vapor de agua debido al gas ballast; muy buen vacío final incluso con gas ballast
- vacío estanco con la bomba apagada, no es necesaria una válvula antiretorno
- gran volumen de aceite: períodos largos entre los cambios de aceite
- fácil mantenimiento por su diseño telescópico
Vacío final
2 x 10-3 mbar
Vacío final con gas ballast
1 x 10-2 mbar
Máx. Capacidad de aspiración 50 Hz
5.7 m3/h
Paquete bomba rotativa a paletas en uso
Estas potentes bombas rotativas muy compactas y de bajo peso en esta capacidad. Son las soluciones ideales para muchos laboratorios y aplicaciones que requieren un buen vacío final y un caudal medio alto. Los filtros de aceite FO separan casi el 100% de los vapores del aceite de la bomba. Los gases de salida de las bombas rotativas siempre llevan una cierta cantidad de aceite mezclado. Esto es desagradable, e incluso insalubre sobre todo si está trabajando cerca. Las bombas rotativas se usan cuando hay que alcanzar desde unos pocos mbar hasta 10-3 mbar. Las típicas aplicaciones son desgasificación, liofilización, destilación y cámaras de secado.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 5.7 m3/h | Seleccionar diagrama |
| Máx. Capacidad de aspiración 60 Hz | 4.0 cfm | Seleccionar diagrama |
| Presión parcial máxima sin gas lastre en mbar | 4 x 10-4 mbar | |
| Vacío final | 2 x 10-3 mbar / 1.5 x 10-3 torr | |
| Vacío final con gas ballast | 1 x 10-2 mbar / 0.75 x 10-2 torr | |
| Número de etapas | 2 | |
| Indicador de vacío / tipo de controlador | 17 | |
| Tolerancia al vapor de agua en mbar | 40 mbar | |
| Temp. Ambiente, limite inferior, operación, en °C | 12 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 1.1 bar | |
| Llenado de aceite mín. | 0.34 l | |
| Llenado de aceite máx. | 0.73 l | |
| Conexión, lado de aspiración | Brida KF DN 16 | |
| Conexión, lado de la presión | Oliva DN 8-10 mm | |
| Capacidad nominal en kW | 0.18 kW | |
| Velocidad nominal en 50/60 Hz | 1500/1800 min-1 | |
| Clase de protección según IEC 60529 | IP 40 | |
| Dimensiones L en mm | 420 mm | |
| Dimensiones Ancho en mm | 230 mm | |
| Dimensiones Alt. en mm | 240 mm | |
| Peso en kg | 17.8 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| Certificación NRTL | No | |
| Contenido en la entreaga | Bomba llena de aceite y completamente montada, lista para su uso, con manual. | |
| Rango de tensión nominal 1 | 230 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Máx. Capacidad de aspiración 60 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 10 l)
für Zoom klicken
Curva de bombeo 60 Hz (Volumen 10 l)
