MZ 2D NTBomba de membrana
Vista general
- libre de contaminación bombeando y en evacuación
- alta capacidad de aspiración incluso cerca del vacío final
- buen vacío final
- completamente silenciosa y con muy baja vibración
- una excepcional larga vida útil de las membranas y accionamiento libre de mantenimiento
Vacío final
4 mbar
Máx. Capacidad de aspiración 50 Hz
2.3 m3/h
Bomba de membrana en uso
Las bombas de membrana libres de aceite son una solución excelente para el bombeo y evacuación continua de gases. Todas las partes en la serie MZ 2 en contacto con el medio están fabricadas en aluminio y plásticos seleccionados, permitiendo un amplio rango de aplicaciones en medios no corrosivos. La bomba de dos etapas permite la ventaja de alta capacidad de aspiración a 4 mbar. La alta flexibilidad de las membranas dobles de FPM es ideal para incrementar la vida de la bomba. Las características de la nueva serie NT mejora el rendimiento del vacío. Las bombas de membrana libres de aceite de dos etapas son una excelente elección a vacíos bajos. En contraste con las bombas a chorro de agua, no consumen agua y por lo tanto no contaminan el agua. Las aplicaciones típicas son estufas de vacío y filtraciones acuosas. La MZ 2D NT es ideal por su buen vacío para bombas turbomoleculares y para criostatos de helio.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 2.3 m3/h | Seleccionar diagrama |
| Máx. Capacidad de aspiración 60 Hz | 1.5 cfm | Seleccionar diagrama |
| Vacío final | 4 mbar / 3 torr | |
| Número de cilindros | 2 | |
| Número de etapas | 2 | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 1.1 bar | |
| Conexión, lado de aspiración | Brida KF DN 16 | |
| Conexión, lado de la presión | Silenciador / G1/4" | |
| Capacidad nominal en kW | 0.18 kW | |
| Velocidad nominal en 50/60 Hz | 1500/1800 min-1 | |
| Clase de protección según IEC 60529 | IP 40 | |
| Dimensiones L en mm | 246 mm | |
| Dimensiones Ancho en mm | 242 mm | |
| Dimensiones Alt. en mm | 198 mm | |
| Peso en kg | 11.4 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 47 dBA | |
| Autorización EX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| Certificación NRTL | Sí | |
| Contenido en la entreaga | Bomba completamente montada, lista para usar, con manual. | |
| Rango de tensión nominal 1 | 200-230 V | |
| Rango de tensión nominal 2 | 100-115 V | |
| Rango de tensión nominal 3 | 120 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz | |
| Frecuencia de red rango de tensión 2 | 50-60 Hz | |
| Frecuencia de red rango de tensión 3 | 60 Hz |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Máx. Capacidad de aspiración 60 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 10 l)
für Zoom klicken
Curva de bombeo 60 Hz (Volumen 10 l)
Descargas
Accesorios
-
![Mains cable 120 V, US]()

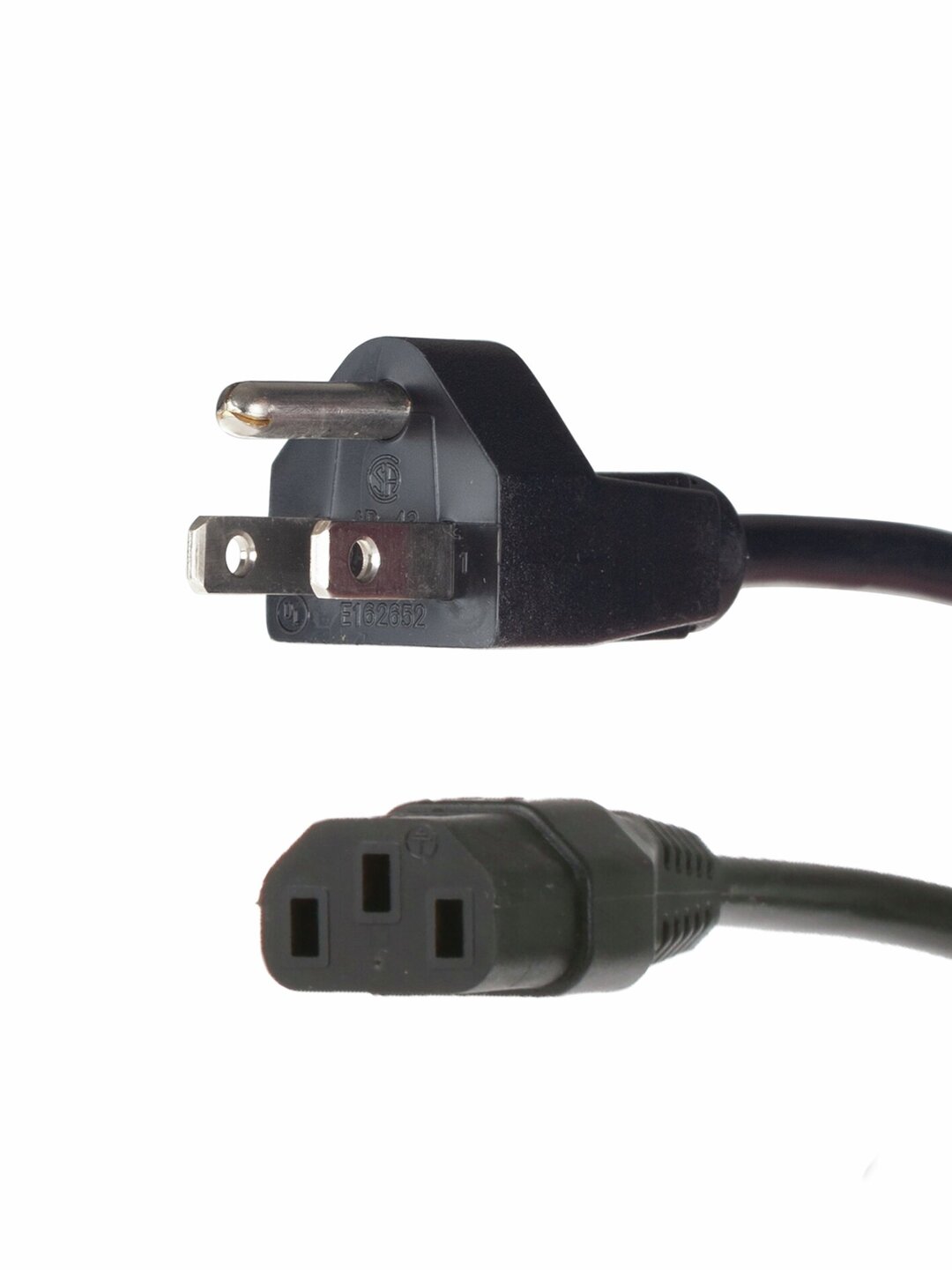

Cable de red 120 V, US Cable de red![Set of diaphragms andvalves for MZ 2D NT]()
