MD 1Bomba de membrana
Vista general
- libre de contaminación bombeando y en evacuación
- alta capacidad de aspiración incluso cerca del vacío final
- vacío final excelente
- completamente silenciosa y con muy baja vibración
- membranas de larga vida útil, accionamiento libre de mantenimiento
Vacío final
1.5 mbar
Máx. Capacidad de aspiración 50 Hz
1.2 m3/h
Bomba de membrana en uso
La bomba MD 1 de membrana es una solución excelente para hacer vacío en vapores y gases no corrosivos, alcanzando 1,5 mbar. Las bombas de tres etapas proporcionan la ventaja de una alta capacidad de aspiración y un alto vacío final especialmente cuando se comparan con las de 2 etapas. La MD 1 es una bomba de muy baja vibración, con una larga vida de las membranas documentada en años de pruebas. Con un interior de aluminio y plásticos seleccionados (membranas y válvulas hechas en PTFE/FKM y FKM respectivamente) las bombas están fabricadas para una larga lista de aplicaciones en gases no corrosivos. La MD 1 es una excelente elección libre de aceite para evacuar una cantidad grande de gases en medios no agresivos en los laboratorios de física y analítica. Se caracteriza por una excelente marcha suave y durabilidad de las membranas y válvulas. El diseño compacto y la capacidad de aspiración hacen de la MD 1 una alternativa a las bombas rotativas pequeñas para desgasificar medios viscosos y con bombas turbomoleculares. Al ser una bomba libre de aceite, no existe riesgo alguno de difusión de vapores de aceite o incluso un reflujo de aceite hacia la cámara de alto vacío. Para los fabricantes de equipos se ofrecen versiones personalizadas.
Datos técnicos e ilustraciones
| Máx. Capacidad de aspiración 50 Hz | 1.2 m3/h | Seleccionar diagrama |
| Máx. Capacidad de aspiración 60 Hz | 0.82 cfm | Seleccionar diagrama |
| Vacío final | 1.5 mbar / 1.1 torr | |
| Número de cilindros | 4 | |
| Número de etapas | 3 | |
| Temp. Ambiente, limite inferior, operación, en °C | 10 °C | |
| Temp. Ambiente, limite superior, operación, en °C | 40 °C | |
| Temp. Ambiente, limite inferior, almacenaje, en °C | -10 °C | |
| Temp. Ambiente, limite superior, almacenaje, en °C | 60 °C | |
| Max. Presión de salida (abs.) | 1.1 bar | |
| Conexión, lado de aspiración | Oliva DN 6 mm | |
| Conexión, lado de la presión | Silenciador / G1/8" | |
| Capacidad nominal en kW | 0.08 kW | |
| Velocidad nominal en 50/60 Hz | 1500/1800 min-1 | |
| Clase de protección según IEC 60529 | IP 40 | |
| Dimensiones L en mm | 326 mm | |
| Dimensiones Ancho en mm | 143 mm | |
| Dimensiones Alt. en mm | 215 mm | |
| Peso en kg | 7.3 kg | |
| Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 40 dBA | |
| Certificación NRTL | Sí | |
| Contenido en la entreaga | Bomba completamente montada, lista para usar, con manual. | |
| Rango de tensión nominal 1 | 220-230 V | |
| Rango de tensión nominal 2 | 100-115 V | |
| Rango de tensión nominal 3 | 120 V | |
| Frecuencia de red rango de tensión 1 | 50-60 Hz | |
| Frecuencia de red rango de tensión 2 | 50-60 Hz | |
| Frecuencia de red rango de tensión 3 | 60 Hz |
für Zoom klicken
Máx. Capacidad de aspiración 50 Hz
für Zoom klicken
Máx. Capacidad de aspiración 60 Hz
für Zoom klicken
Curva de bombeo 50 Hz (Volumen 10 l)
für Zoom klicken
Curva de bombeo 60 Hz (Volumen 10 l)
Accesorios
-
![Rubber vacuum tubing, DN 8,price per meter]()
DN 8 mm, disponible por metros Manguera de vacío en caucho- Disponible por metros
- Anchura nominal DN 8 mm
- Disponible por metros

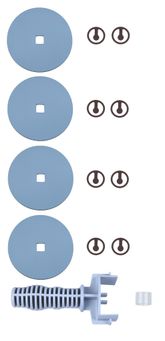

![Set of diaphragms and valves for MD 1,MV 0.5]()
MD 1 / MV 0.5 (también VARIO) Juego de juntas- Juego completo
- Piezas de recambio originales
- Fácil montaje
Esto también podría ser adecuado para usted
-
![MD 4 NT Bomba de membrana]()
MD 4 NT Bomba de membrana- Vacío final 1 mbar
- Capacidad de aspiración 3.8 m3/h
- Libre de aceite
![MD 4 VARIO select Bomba de membrana VARIO<sup>®</sup>]()
MD 4 VARIO select Bomba de membrana VARIO®- Vacío final 1 mbar
- Capacidad de aspiración 5.7 m3/h
- Libre de aceite
![MD 12 NT Bomba de membrana]()
