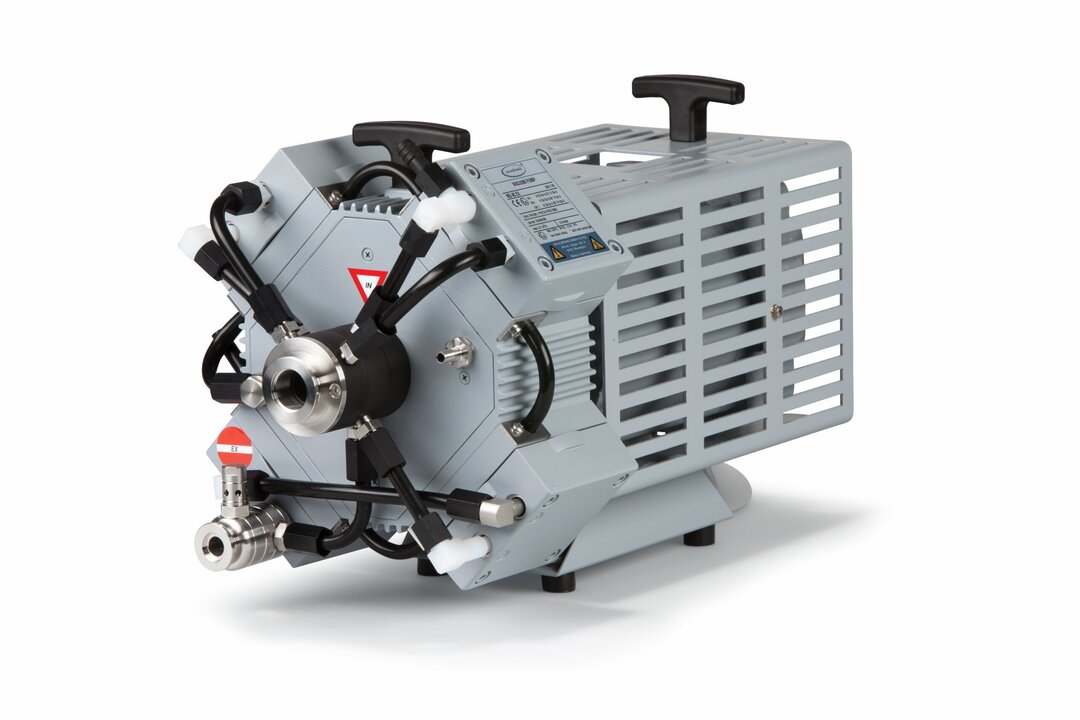

MD 4C EX VARIOBomba de membrana con resistencia química VARIO®

Vista general

  • todas las ventajas de las bombas de membrana versión química ATEX
  • VARIO®: tiempos de proceso cortos gracias al control de vacío VARIO® libre de histéresis
  • VARIO®: Las bombas VARIO® operan a demanda y tan rápido como sea necesario – mínimo consumo de energía, bajos intervalos de mantenimiento, de marcha silenciosa
  • VARIO®: controlador de vacío CVC 3000 (opcional) para un control de vacío preciso y totalmente automatizado
  • Sensor de vacío ATEX y Connection Box 100 para facilitar la instalación - de una sola fuente

Vacío final

3 mbar

Vacío final con gas ballast

10 mbar

Máx. Capacidad de aspiración 50 Hz

3.7 m3/h

SKU 20696936
On demand

Solicitar artículo

Bomba de membrana con resistencia química VARIO® in action

Con el nuevo ATEX VARIO® las bombas de diafragma versión química y puestos de vacío, el vacío puede ser controlado por medio de la velocidad del motor. El VARIO® la bomba es accionada por una señal de control adicional. El controlador de vacío VACUU·SELECT opcional con sensor de vacío ATEX y Connection Box 100 permiten evaporaciones totalmente automática, sin necesidad de configuración de parámetros o la programación del usuario. Con el control adaptativo que encuentra la presión de ebullición de forma independiente y ajusta el vacío de forma continua y de manera óptima de acuerdo con la presión de vapor. El controlador de vacío y Connection Box 100, se instalan en una zona no peligrosa o no EX.

Datos técnicos e ilustraciones

Máx. Capacidad de aspiración 50 Hz 3.7 m3/h Seleccionar diagrama
Máx. Capacidad de aspiración 60 Hz 2.2 cfm
Vacío final 3 mbar / 2.3 torr
Vacío final con gas ballast 10 mbar / 7.5 torr
Número de cilindros 4
Número de etapas 3
Indicador de vacío / tipo de controlador sin controlador
Temp. Ambiente, limite inferior, operación, en °C 10 °C
Temp. Ambiente, limite superior, operación, en °C 40 °C
Temp. Ambiente, limite inferior, almacenaje, en °C -10 °C
Temp. Ambiente, limite superior, almacenaje, en °C 60 °C
Max. Presión de salida (abs.) 1.1 bar
Conexión, lado de aspiración Brida KF DN 25
Conexión, lado de la presión Brida KF DN 16
Capacidad nominal en kW 0.25 kW
Velocidad mínima VARIO en min-1 30 min-1
Velocidad máxima en min-1 1500 min-1
Velocidad nominal en 50/60 Hz 1500 min-1
Clase de protección frontal según IEC 60529 IP 54
Dimensiones L en mm 469 mm
Dimensiones Ancho en mm 265 mm
Dimensiones Alt. en mm 305 mm
Peso en kg 28 kg
Ruido (nivel de presión sonora) en dBA a 50 Hz o 1500 rpm/62% (VARIO)/1500 rpm (VARIO-SP) 42 dBA
Autorización EX Cámara de bomba (gases bombeados): II 2G Ex h IIC T3 Gb X, Ambiente con purga de gas inerte: II 2G Ex h IIB T4 Gb X, Ambiente sin purga de gas inerte: II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb
Certificación NRTL No
Contenido en la entreaga Bomba completamente montada, lista para usar, con manual de instrucciones, control de velocidad vía 4-20 mA bucle de corriente (4 mA = 0 rpm, 20mA = 1500 rpm). Cable de señal de control e cable de red 10 m, sin enchufe de alimentación.
Rango de tensión nominal 1 230 V
Frecuencia de red rango de tensión 1 50 Hz

vac_pumpingspeedm3 für Zoom klicken

Máx. Capacidad de aspiración 50 Hz

vac_pumpingcurve50 für Zoom klicken

Curva de bombeo 50 Hz (Volumen 100 l)
