PC 3010 NT VARIO selectVARIO® Chemie-Pumpstand
Überblick
- Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche und vordefinierten Vakuumprozessen vereinfacht die Arbeit im Labor
- automatische Siedepunkterkennung und Anpassung des Vakuums für kurze Prozesszeiten
- ideal für Eindampfungen großer Mengen hochsiedender Lösemittel auch bei niedrigen Temperaturen
- unübertroffene Membranlebensdauer, daher minimale Betriebs- und Wartungskosten
- ausgezeichnete Umweltverträglichkeit durch niedrigen Energieverbrauch und effiziente Lösemittelrückgewinnung
Endvakuum
0.6 mbar
Endvakuum mit Gasballast
1.2 mbar
Max. Saugvermögen 50Hz
12.8 m3/h
VARIO® Chemie-Pumpstand im Einsatz
Diese VARIO-Pumpstände bieten ein sehr großes Saugvermögen und erreichen ein besonders gutes Endvakuum. Sie sind daher ideal für Eindampfungen großer Mengen hochsiedender Lösemittel auch bei niedrigen Temperaturen. Das Vakuum wird punktgenau über die Drehzahl der Vakuumpumpe geregelt. Die konsequente Auslegung auf höchste Chemikalienbeständigkeit ermöglicht nahezu universellen Einsatz in Chemie und Pharmazie. Mit seiner grafischen Bedienoberfläche bietet der Vakuum-Controller VACUU·SELECT vordefinierte Vakuumprozesse für alle gängigen Laboranwendungen. Bei Lösemittelverdampfung wird der Siededruck selbstständig erkannt und dem Prozessverlauf angepasst. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln. Durch die VARIO-Regelung läuft die Pumpe nicht schneller als nötig. Das verlängert die Wartungsintervalle und macht den Pumpstand leise. Der saugseitige Abscheider aus Glas mit Schutzbeschichtung hält Partikel und Tröpfchen zurück. Der druckseitige Emissionskondensator ermöglicht die nahezu hundertprozentige Rückgewinnung von Lösemitteln für aktiven Schutz der Umwelt. #
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 12.8 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 7.5 cfm | technische Abbildung |
| Endvakuum | 0.6 mbar / 0.45 torr | |
| Endvakuum mit Gasballast | 1.2 mbar / 0.9 torr | |
| Anzahl Zylinder | 8 | |
| Anzahl Stufen | 4 | |
| Vakuumanzeige / -controllertyp | VACUU·SELECT | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Kleinflansch KF DN 25 / Schlauchwelle DN 15 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss Kühlwasser | 2 x Schlauchwelle DN 6-8 mm | |
| Nennleistung in kW | 0.53 kW | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 616 mm | |
| Abmessung B in mm | 387 mm | |
| Abmessung H in mm | 450 mm | |
| Gewicht in kg | 29.7 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 47 dBA | |
| NRTL Zertifizierung | Nein | |
| Lieferumfang | Pumpstand komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 200-230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (100 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (100 l Behälter)
Downloads
Zubehör
-
![VACUU·SELECT Benutzermanagement]()
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
![Spannring, Aluminium, KF DN 20/25]()
KF DN 20/25 Spannring für Kleinflansch- Schnellverbindung
- Nennweite KF DN 20/25 mm
- Material Aluminium
![Außenzentrierring, Kunststoff 'PBT',Dichtring FPM, KF DN 20/25]()
KF DN 20/25 Universal-Zentrierring für Kleinflansch- Nennweite KF DN 20/25
- Material PBT
- Material Dichtung FPM
![PVC-Schlauch mit eingelegter Spirale,KF DN 25/1000 mm]()
KF DN 25, 1000 mm Vakuumschlauch PVC mit Stützspirale, mit Kleinflanschen- PVC mit Stützspirale Edelstahl
- Nennweite KF DN 25 mm | Länge 1000 mm
- Leckrate 1 x 10-4 mbar l/s
![Füllstandssensor komplett fürRundkolben 500 mlZertifizierung (NRTL): C/US]()
500 ml Füllstandssensor komplett für Rundkolben- Stecker VACUU·BUS®
- Kabellänge 2 m
![Kühlwasserventil VKW-B, VACUU·BUS,DN 1,5 mm, Eingang G3/4" / G1/2",Ausgang Schlauchwelle 6 mm,Kabellänge 2 mZertifizierung (NRTL): C/US]()
VKW-B Kühlwasserventil- Stecker VACUU·BUS®
- Nennweite 1.5 mm
![Belüftungsventil VB M-B KF DN16 / G1/4"mit Schlauchwelle G1/4" - 6/10 mm,VACUU·BUS, Zertifizierung (NRTL): C/US]()
VB M-B Belüftungsventil- Elektromagnetisches Belüftungsventil
- Sehr guter Schutz vor Verschleiß
- Leckrate 1 x 10-3 mbar l/s

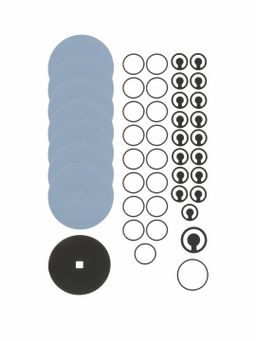

![Dichtungssatz für MD 12C NT, MV 10C NT]()
