PC 3003 VARIO selectVARIO® Chemie-Pumpstand
Überblick
- Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche und vordefinierten Vakuumprozessen vereinfacht die Arbeit im Labor
- automatische Siedepunkterkennung und Anpassung des Vakuums für kurze Prozesszeiten
- ideal bei Hochsiedern und niedrigen Eindampfungstemperaturen
- unübertroffene Membranlebensdauer, daher minimale Betriebs- und Wartungskosten
- ausgezeichnete Umweltverträglichkeit durch niedrigen Energieverbrauch und effiziente Lösemittelrückgewinnung
Endvakuum
0.6 mbar
Endvakuum mit Gasballast
1.5 mbar
Max. Saugvermögen 50Hz
2.8 m3/h
VARIO® Chemie-Pumpstand im Einsatz
Dieser VARIO®-Pumpstand regelt das Vakuum punktgenau über die Drehzahl der Vakuumpumpe und ermöglicht vollautomatische Eindampfungen auf Knopfdruck ohne weitere Benutzervorgaben. Der PC 3003 VARIO select erreicht ein besonders gutes Endvakuum und ist daher ideal für Eindampfungen hochsiedender Lösemittel auch bei niedrigen Temperaturen. Er vereint außerordentliche Leistungsfähigkeit mit kompaktem Aufbau und leisem Betrieb. Mit seiner grafischen Bedienoberfläche bietet der integrierte Vakuum-Controller VACUU·SELECT vordefinierte Vakuumprozesse für alle gängigen Laboranwendungen. Bei Lösemittelverdampfung wird der Siededruck selbstständig erkannt und dem Prozessverlauf angepasst. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln. Durch die VARIO-Regelung läuft die Pumpe nicht schneller als nötig. Das verlängert die Wartungsintervalle und macht den Pumpstand flüsterleise. Der saugseitige Abscheider aus Glas mit Schutzbeschichtung hält Partikel und Tröpfchen zurück. Der druckseitige Emissionskondensator ermöglicht die nahezu hundertprozentige Rückgewinnung von Lösemitteln für aktiven Schutz der Umwelt. Typische Anwendungen sind alle Verdampfungsprozesse, die vollautomatisch und zugleich beschleunigt oder besonders schonend ablaufen sollen. Das besonders gute Endvakuum gestattet auch hochsiedende Lösemittel bei niedrigen Temperaturen zu verdampfen. Die VARIO®-Regelung verhindert Siedeverzüge sowie Aufschäumen und ermöglicht dadurch eine hohe Prozesssicherheit. Die Regelung erlaubt jederzeit eine automatische Nachführung des Vakuums und selbständige Anpassung an sich ändernde Prozessbedingungen ohne jegliche Benutzervorgaben oder Lösemittelbibliotheken. Auch in vielen anderen Anwendungen und in lokalen Vakuumnetzwerken bringt die VARIO®-Regelung erhebliche Vorteile, da die Pumpe stets das richtige Saugvermögen bereitstellt. Mit dem Bussystem VACUU·BUS® können auch komplexe Vakuumanlagen bedienerfreundlich betrieben werden.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2.8 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.65 cfm | |
| Endvakuum | 0.6 mbar / 0.45 torr | |
| Endvakuum mit Gasballast | 1.5 mbar / 1.12 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 4 | |
| Vakuumanzeige / -controllertyp | VACUU·SELECT | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss Kühlwasser | 2 x Schlauchwelle DN 6-8 mm | |
| Nennleistung in kW | 0.53 kW | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 419 mm | |
| Abmessung B in mm | 243 mm | |
| Abmessung H in mm | 457 mm | |
| Gewicht in kg | 21.1 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 43 dBA | |
| NRTL Zertifizierung | Nein | |
| Lieferumfang | Pumpstand komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 200-230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Schnittstelle | Ethernet (RJ45): Modbus TCP / USB (Typ A): Datenübertragung, Software-Update, RS-232 (zusätzlicher Adapter erforderlich) |
Downloads
Zubehör
-
![VACUU·SELECT Benutzermanagement]()
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![VACUU·LAN® Einstellwinkel 90°für PTFE-Schlauch DN 10/8mm]()
DN 10/8 mm Einstellwinkel- Individuelle Konfiguration
- Bedarfsgerechtes Vakuum
- Hohe Flexibilität
![Füllstandssensor komplett fürRundkolben 500 mlZertifizierung (NRTL): C/US]()
500 ml Füllstandssensor komplett für Rundkolben- Stecker VACUU·BUS®
- Kabellänge 2 m
![Kühlwasserventil VKW-B, VACUU·BUS,DN 1,5 mm, Eingang G3/4" / G1/2",Ausgang Schlauchwelle 6 mm,Kabellänge 2 mZertifizierung (NRTL): C/US]()
VKW-B Kühlwasserventil- Stecker VACUU·BUS®
- Nennweite 1.5 mm

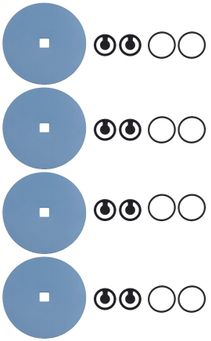

![Dichtungssatz fürMD 4C NT/VARIO / PC 3003 / PC 3004]()
