ME 1CChemie-Membranpumpe, Weitbereichsmotor (umschaltbar)
Überblick
- einfache Bedienung mit zentralem Einschaltknopf auf dem Pumpengehäuse
- äußerst ruhiger Lauf
- geringer Platzbedarf auf dem Labortisch
- extrem lange Membranlebensdauer, praktisch wartungsfrei
- hohe chemische Beständigkeit
Endvakuum
100 mbar
Max. Saugvermögen 50Hz
0.7 m3/h
Chemie-Membranpumpe, Weitbereichsmotor (umschaltbar) im Einsatz

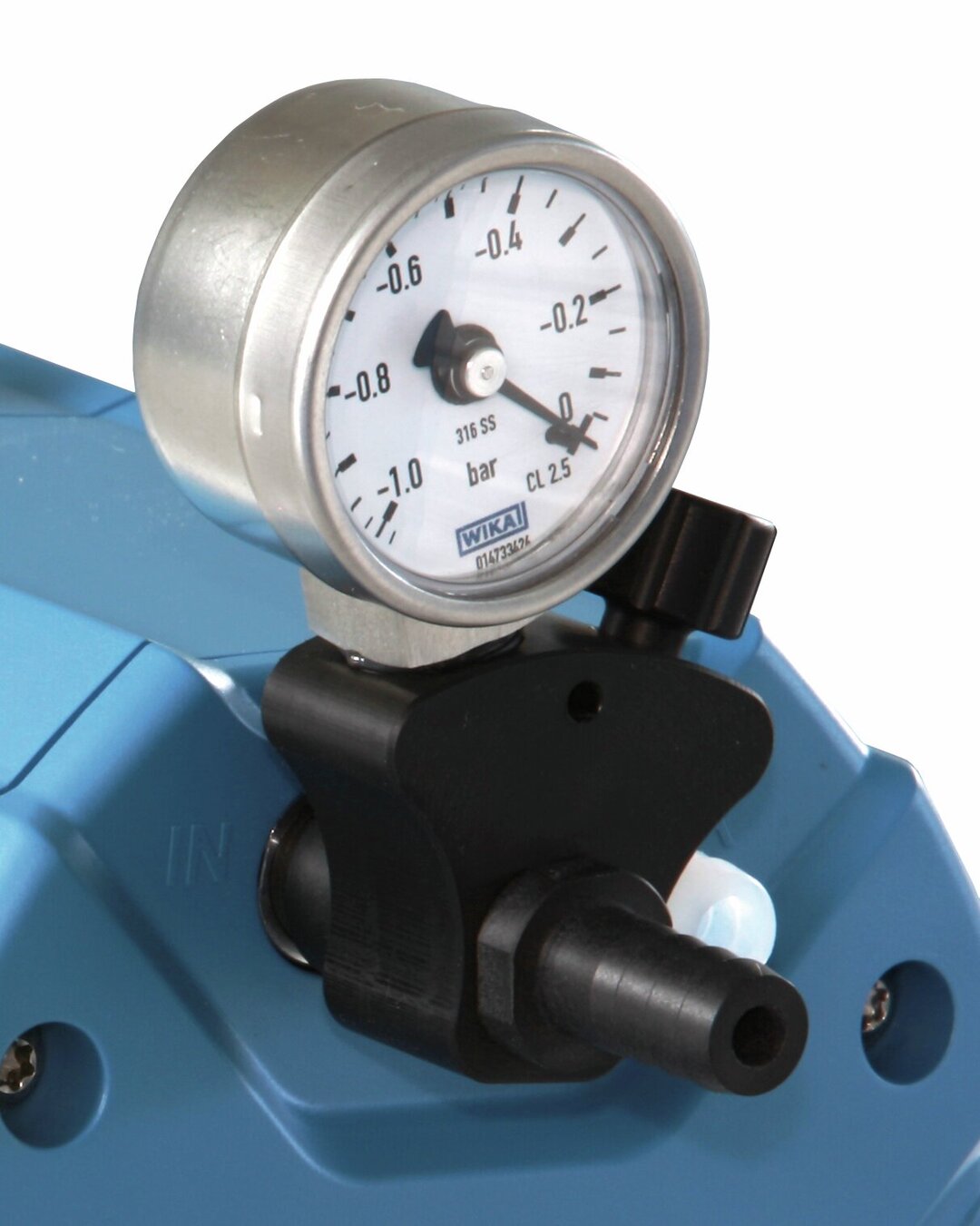

Die Vakuum-Filtration ist eine häufige Anwendung für die Probenvorbereitung in Chemie, Mikrobiologie, Abwasserkontrolle und anderen analytischen Prozessen. Aufgrund der bedienerfreundlichen Funktionalität, Kompaktheit und Leistungsstärke ist die Membranpumpe ME 1C Ihr perfekter Partner für Einzelfiltrationen. Entwickelt aus der bewährten dreistufigen Membranpumpenbaureihe MD 1 und MD 1C, zeichnen sich diese ölfreien Pumpen durch eine erwiesen hohe Membranlebensdauer aus. Das ergonomische Design mit dem Ein- und Ausschalter auf dem Pumpengehäuse ermöglicht eine einfache Bedienung. Der kompakte Aufbau erweist sich als platzsparend auf dem Labortisch. Die PTFE-Membran und -Ventile sind chemisch hochbeständig und robust. Ein optionales manuelles Regelventil mit Manometer erlaubt die stufenlose Einstellung des effektiven Saugvermögens. Einstufige Chemie-Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen von Gasen bei geringen Vakuumanforderungen. Sie verbrauchen im Gegensatz zu Wasserstrahlpumpen kein Wasser und erzeugen dadurch auch kein kontaminiertes Abwasser. Typische Anwendungen für die ME 1C sind die Vakuumerzeugung für Filtration und Festphasenextraktion mit aggressiven Lösemitteln. Bei einem Endvakuum der Pumpe von 100 mbar stehen bereits 90% des Atmosphärendrucks als treibende Kraft für die Filtration zur Verfügung. Ist es erwünscht, dass ein bestimmter Differenzdruck nicht überschritten wird, so lässt sich die Pumpe mit dem gut chemiebeständigen Vakuumfeinregulierkopf mit Manometer ausstatten. Dieser erlaubt eine stufenlose Vakuumeinstellung.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 0.7 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 0.5 cfm | technische Abbildung |
| Endvakuum | 100 mbar / 75 torr | |
| Anzahl Zylinder | 1 | |
| Anzahl Stufen | 1 | |
| Vakuumanzeige / -controllertyp | 17 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Nennleistung in kW | 0.04 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 270 mm | |
| Abmessung B in mm | 121 mm | |
| Abmessung H in mm | 154 mm | |
| Gewicht in kg | 5.4 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 49 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 220-230 V | |
| Nennspannung Bereich 2 (in V) | 100-115 V | |
| Nennspannung Bereich 3 (in V) | 120 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 2 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 3 (in Hz / DC) | 60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
