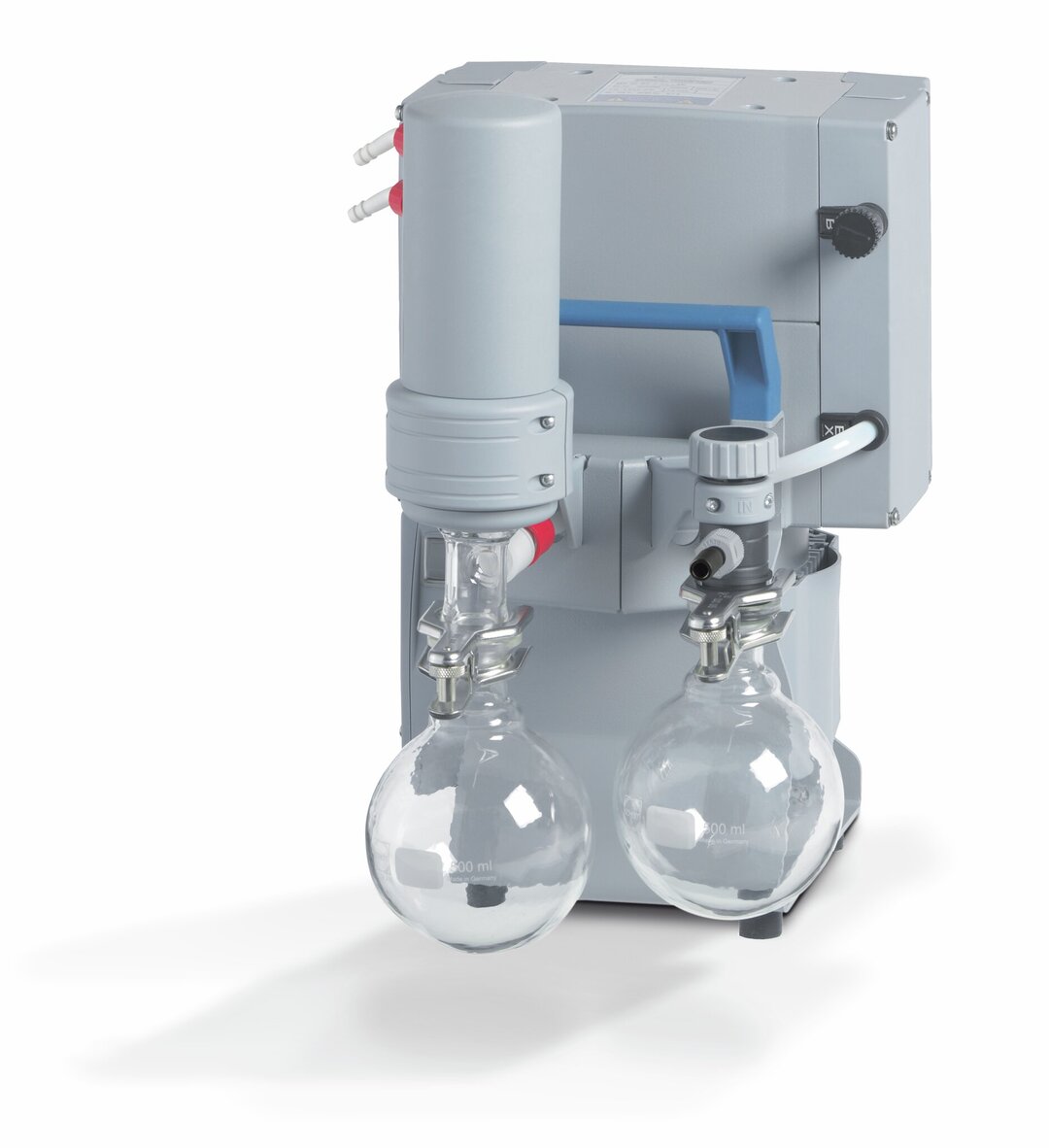

MD 4C NT +AK+EK PeltronicSystème de vide « chimie »
Vue d’ensemble
- excellente résistance chimique et bonne tolérance aux condensats
- débit élevé, même à proximité du vide limite
- bon vide limite sous lest d'air/gaz inerte
- fonctionnement silencieux et vibrations réduites
- excellent respect de l'environnement grâce à une récupération efficace des solvants
Vide limite
1.5 mbar
Vide limite avec lest d'air
3 mbar
Débit maximale 50 Hz
3.4 m3/h
Référence
22613972
Système de vide « chimie » en utilisation
Ce groupe de pompage pour la chimie répond à un large éventail d'applications pour l'aspiration, et l'évaporation de gaz et vapeurs. Il est particulièrement adapté pour l'évaporation des solvants à haut point d'ébullition. Les applications typiques sont les évaporateurs rotatifs et les étuves à vide. Le séparateur à l'aspiration (AK) en verre avec film plastique retient les particules et les liquides. La colonne de condensation au refoulement (EK) est particulièrement efficace et compacte. Elle permet une récupération proche de 100 % des solvants pour protéger l'environnement et être éventuellement réutilisés.
Données techniques et illustrations
| Débit maximale 50 Hz | 3.4 m3/h | |
| Débit maximale 60 Hz | 2.2 cfm | |
| Vide limite | 1.5 mbar / 1.1 torr | |
| Vide limite avec lest d'air | 3 mbar / 2.2 torr | |
| Nombre de cylindres | 4 | |
| Nombre d'étages | 3 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Embout DN 8-10 mm | |
| Raccord côté pression | Embout DN 8-10 mm | |
| Puissance nominale en kW | 0.25 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 360 mm | |
| Dimensions P en mm | 326 mm | |
| Dimensions H en mm | 392 mm | |
| Poids en kg | 21.3 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| Certification ATEX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL certification | Non | |
| Compris dans la livraison | Unité de pompage avec condenseur de vapeur Peltronic inclus, avec manuel d'utilisation, sans câble d'alimentation. | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
Groupe de pompage chimiqueMD 4C NT +AK+EKP, à trois étages,avec condensateur de vapeur Peltronic,accréditation (NRTL): C/US230 V / 50-60 Hz,sans cordon d`alimentation
MD 4C NT +AK+EK Peltronic
Système de vide « chimie »
Fiche technique
Fiche technique
PDF
4.7 MB
4.7 MB
4.7 MB
4.7 MB
4.8 MB
Mode d'emploi des accessoires
Manuel
PDF
1.5 MB
1.5 MB
1.8 MB
1.5 MB
Accessoires
-
![Silencieux avec tuyau DN 8-10mm]()

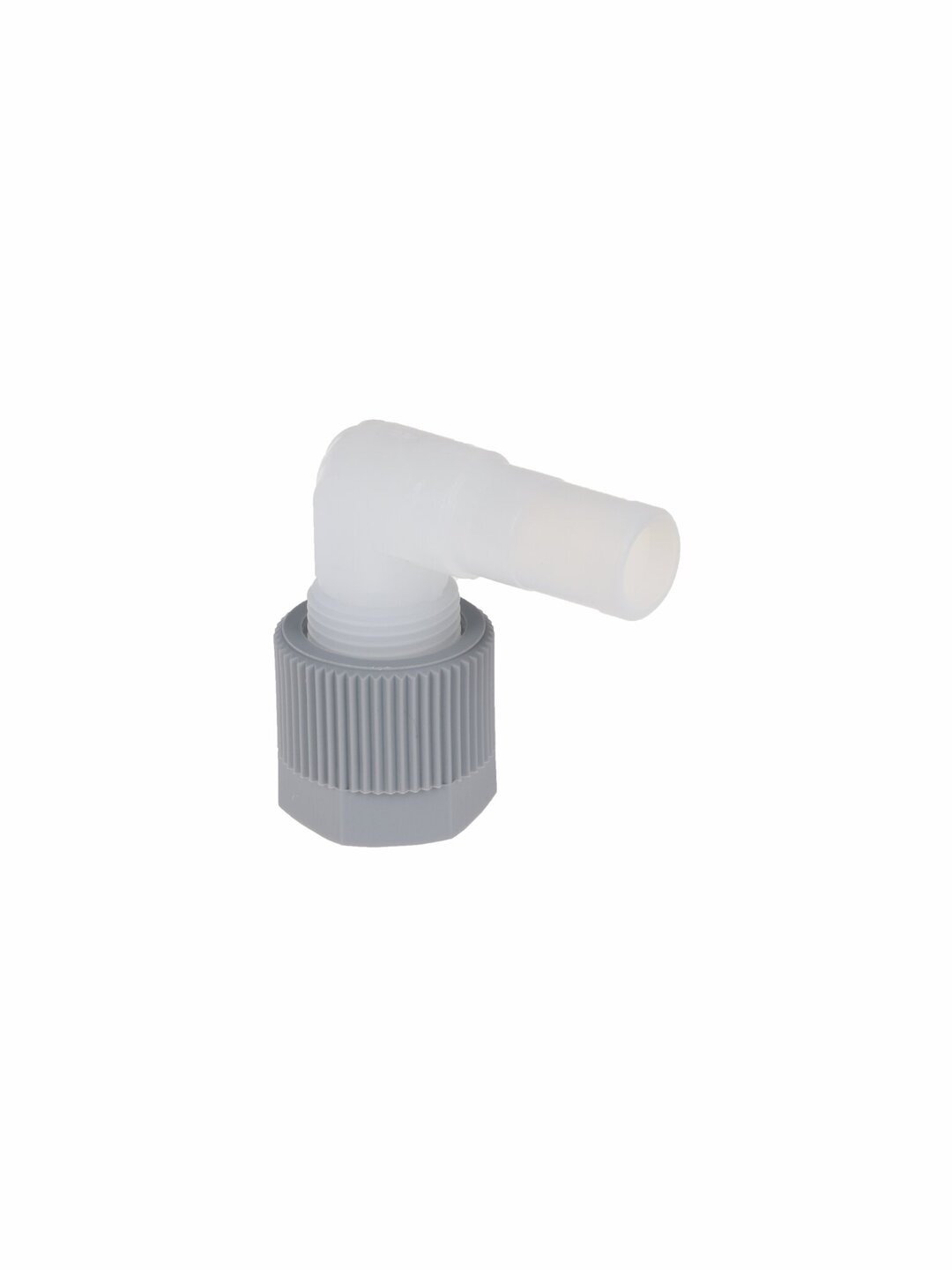

DN 8-10mm Silencieux avec tuyau 5cm![VACUU·LAN® coude orientablepour tuyaux PTFE DN 10/8mm]()
Coude orientable Module VACUU LAN![Tuyau à vide DN 8, transparent,prix p. mètre]()
Cela pourrait également vous convenir
-

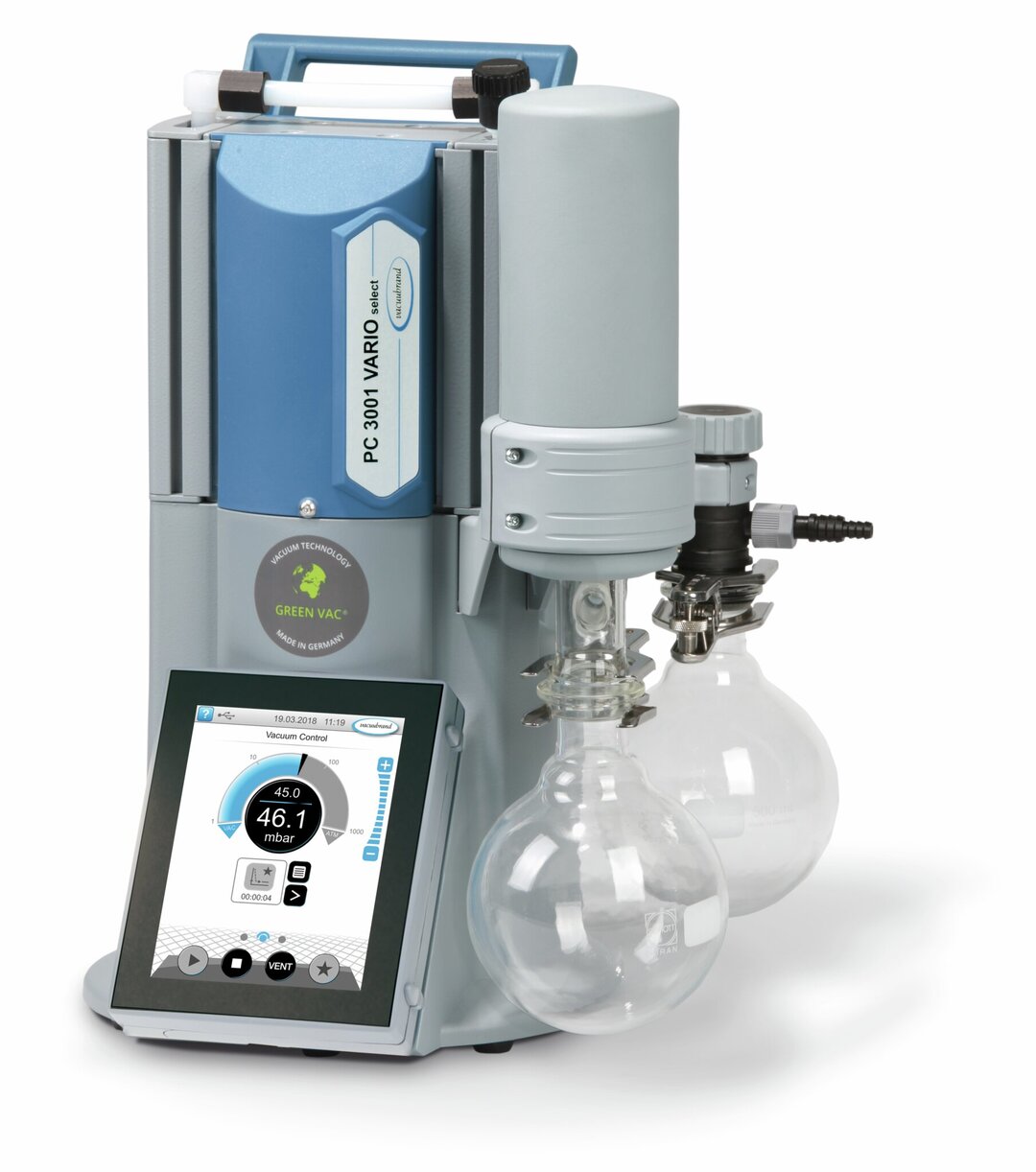

![PC 3001 VARIO select Pompe à membrane « chimie » VARIO<sup>®</sup>]()

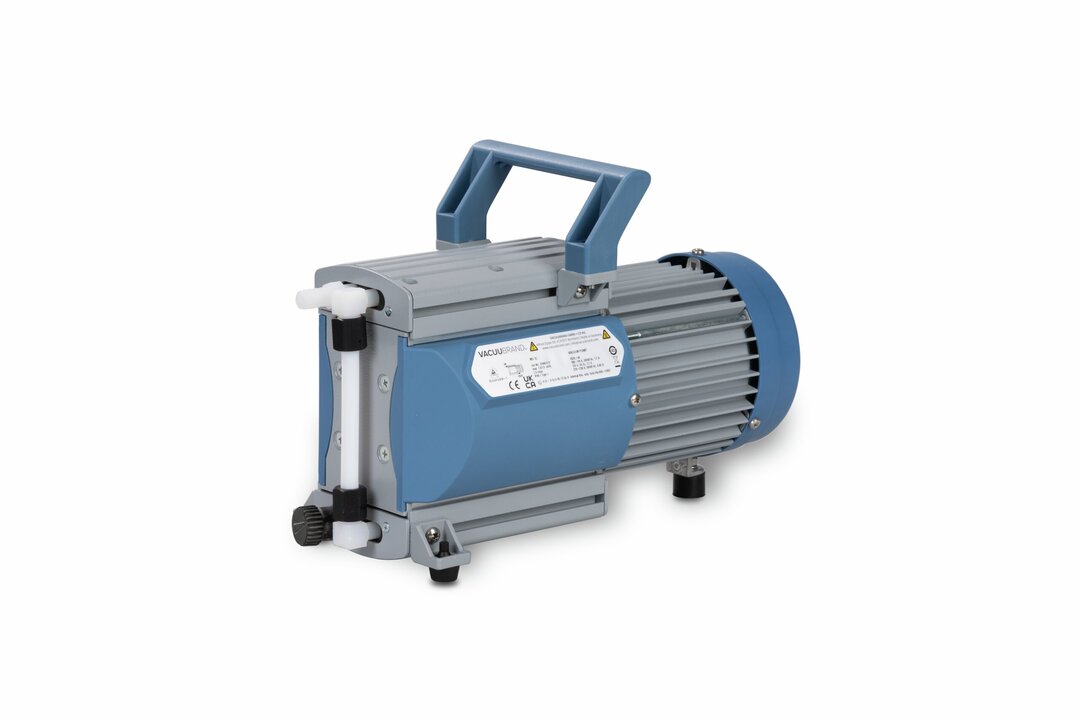

PC 3001 VARIO select Groupe de pompage « chimie » VARIO®-20%![MD 1C Pompe à membrane « chimie »]()

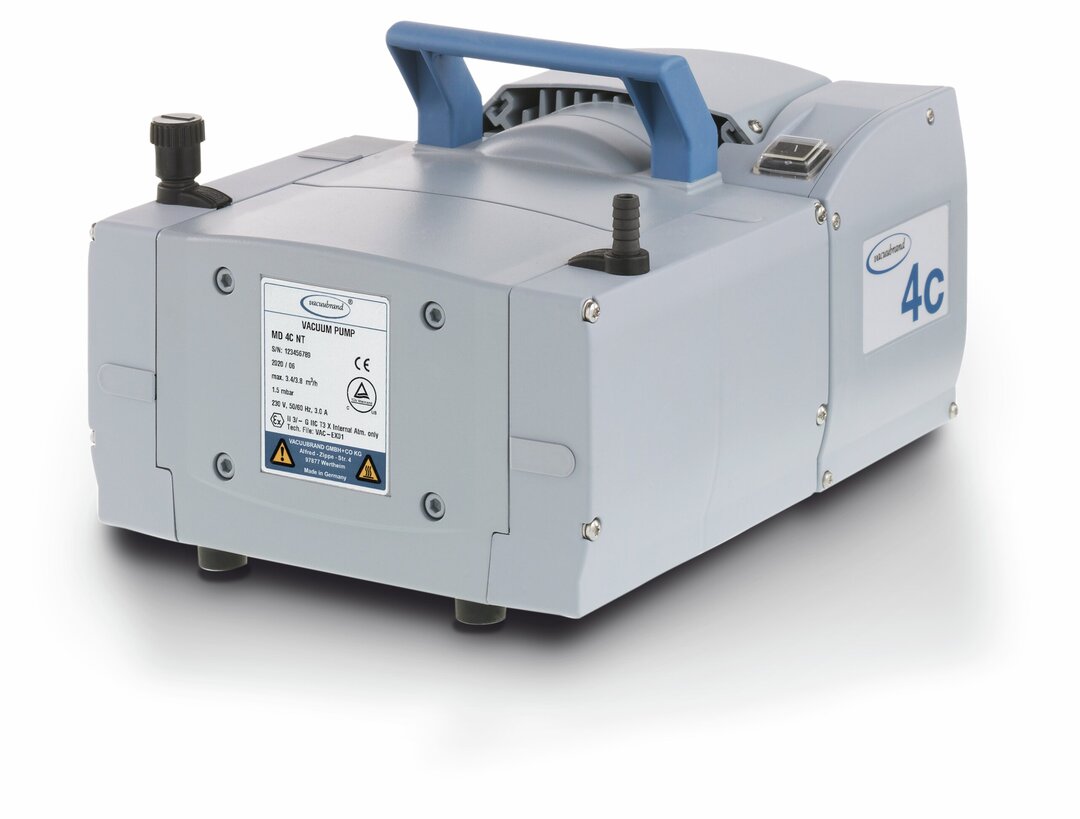

MD 1C Pompe à membrane « chimie »-20%![MD 4C NT Pompe à membrane « chimie »]()

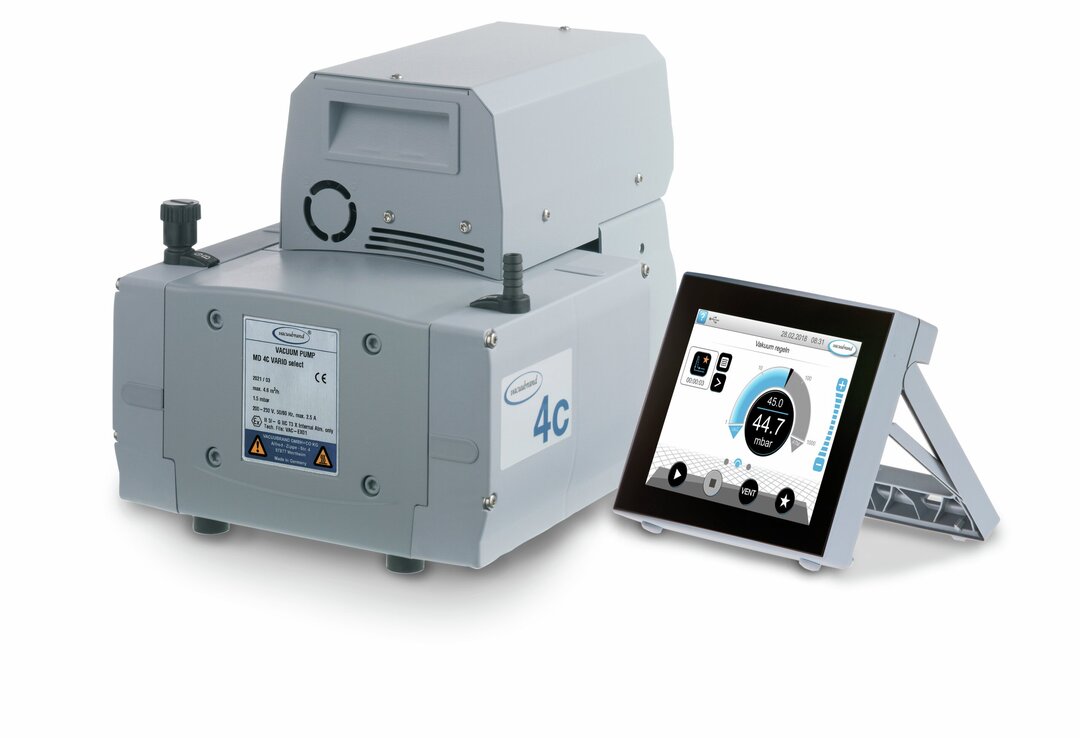

MD 4C NT Pompe à membrane « chimie »![MD 4C VARIO select Pompe à membrane « chimie » VARIO<sup>®</sup>]()
