VACUU·SELECT + VACUU·VIEW extended, KF DN 25Paket Feinvakuumregelung (Edelstahl)
Überblick
- Komplettpaket für die Regelung aller Feinvakuumprozesse im Chemielabor, Regelbereich von Atmosphärendruck bis zum Feinvakuum (10-3 mbar)
- Metallkomponenten für bessere Chemiebeständigkeit in Edelstahl ausgeführt
- grafische Bedienoberfläche vereinfacht die Arbeit
- vordefinierte Anwendungen und der Anwendungseditor für eigene Prozessabläufe ersparen Zeit und bringen reproduzierbare Ergebnisse
- robustes Vakuummessgerät VACUU·VIEW extended mit hoher chemischer und mechanischer Beständigkeit und weitem Messbereich
Paket Feinvakuumregelung (Edelstahl) im Einsatz
Konzipiert für die Vakuumregelung im Feinvakuumbereich bieten die Pakete aus Vakuum-Controller VACUU·SELECT mit Feinvakuummessung, Saugleitungsventil VV-B 15C und allen benötigten Bauteilen eine komfortable Vakuumregelung im Feinvakuumbereich bis 10-3 mbar. VACUUBRAND bietet die Feinvakuumregelungs-Pakete mit Kleinflanschanschluss DN 16, passend beispielsweise für die Drehschieberpumpen RE/RZ 2.5 bis RE/RZ 6 und die Hybridpumpe RC 6, sowie mit KF DN 25, passend für die RE/RZ 9 und die Schraubenpumpe VACUU·PURE. Mit seiner grafischen Bedienoberfläche bietet der Controller vordefinierte Vakuumprozesse für gängige Laboranwendungen im Feinvakuumbereich. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln. Ventile und Sensoren sind dank VACUU·BUS®-System leicht anschließbar und werden automatisch konfiguriert. VACUU·SELECT Paket für Feinvakuumregelung mit VACUU·VIEW extended für KF DN 25
Technische Daten und Abbildungen
| Obere Messgrenze (=Anzeige) in mbar/hPa | 1100 mbar | |
| Obere Messgrenze (=Anzeige) in torr | 825 torr | |
| Untere Messgrenze (=Anzeige) in mbar/hPa | 1 x 10-3 | |
| Untere Messgrenze (=Anzeige) in torr | 1 x 10-3 torr | |
| Messprinzip | Keramik-Membran-Sensor + keramikummantelter Pirani-Sensor | |
| Messgenauigkeit (in mbar/hPa/torr) | +- 15% vom angezeigten Wert im Bereich 0.01-5 mbar / +-3 mbar für > 5 mbar mbar/hPa/torr | |
| Druckaufnehmer (Intern/Extern:Typ) | VACUU·VIEW extended | |
| Temperaturgang in mbar/hPa/torr /K | +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K | |
| Vakuummessanschluss | Kleinflansch KF DN 25 / Schlauchwelle DN 15 mm | |
| Belüftungsventil integriert Ja/Nein / Anschluss | Nein | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Max. Medientemperatur für Dauerbetrieb in °C | 40 °C | |
| Max. Medientemperatur (kurzzeitig) in °C | 80 °C | |
| Material Aussengehäuse | Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Schutzart nach UL50E | Type 1 | |
| Schutzart Frontseite nach IEC 60529 | IP 41 | |
| Schutzart Frontseite nach UL50E | Type 2 | |
| Abmessung L in mm | 152 mm | |
| Abmessung B in mm | 127 mm | |
| Abmessung H in mm | 41 mm | |
| Gewicht in kg | 0.6 kg | |
| Max. Schaltleistung/-strom: 24V/VACUU·BUS | 4 A | |
| Anschlusskabellänge in m | 2 m | |
| Schnittstelle | Ethernet (RJ45): Modbus TCP / USB (Typ A): Datenübertragung, Software-Update, RS-232 (zusätzlicher Adapter erforderlich) | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Paket Feinvakuumregelung, Edelstahl, bestehend aus: Vakuum-Controller VACUU·SELECT mit Vakuum-Sensor VACUU·VIEW extended und Steckernetzteil, Vakuumregelventil VV-B 15C KF DN 25, T-Stück KF DN 25, Schlauchwelle DN 15 mm (PP), Spann- und Zentrierringe, betriebsfertig, mit Anleitung. |
Downloads
Zubehör
-
![VACUU·SELECT Benutzermanagement]()
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
![Vakuumschlauch DN 10, Kautschuk,Preis per Meter]()
DN 10 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 10 mm
- Meterware
![Belüftungsventil VB M-B KF DN16 / G1/4"mit Schlauchwelle G1/4" - 6/10 mm,VACUU·BUS, Zertifizierung (NRTL): C/US]()
VB M-B Belüftungsventil- Elektromagnetisches Belüftungsventil
- Sehr guter Schutz vor Verschleiß
- Leckrate 1 x 10-3 mbar l/s
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
Das könnte ebenfalls passend für Sie sein
-
![VACUU·SELECT Kompakt-Controller für Stativmontage,mit Saugleitungsventil, PVDF/Fluorelastomer,100-230V / 50-60Hz, Stecker CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT Kompakt-Controller Stativversion- Regelung bis 0.1 mbar
- Automatische Siedepunktserkennung
- Vordefinierte Vakuumprozesse

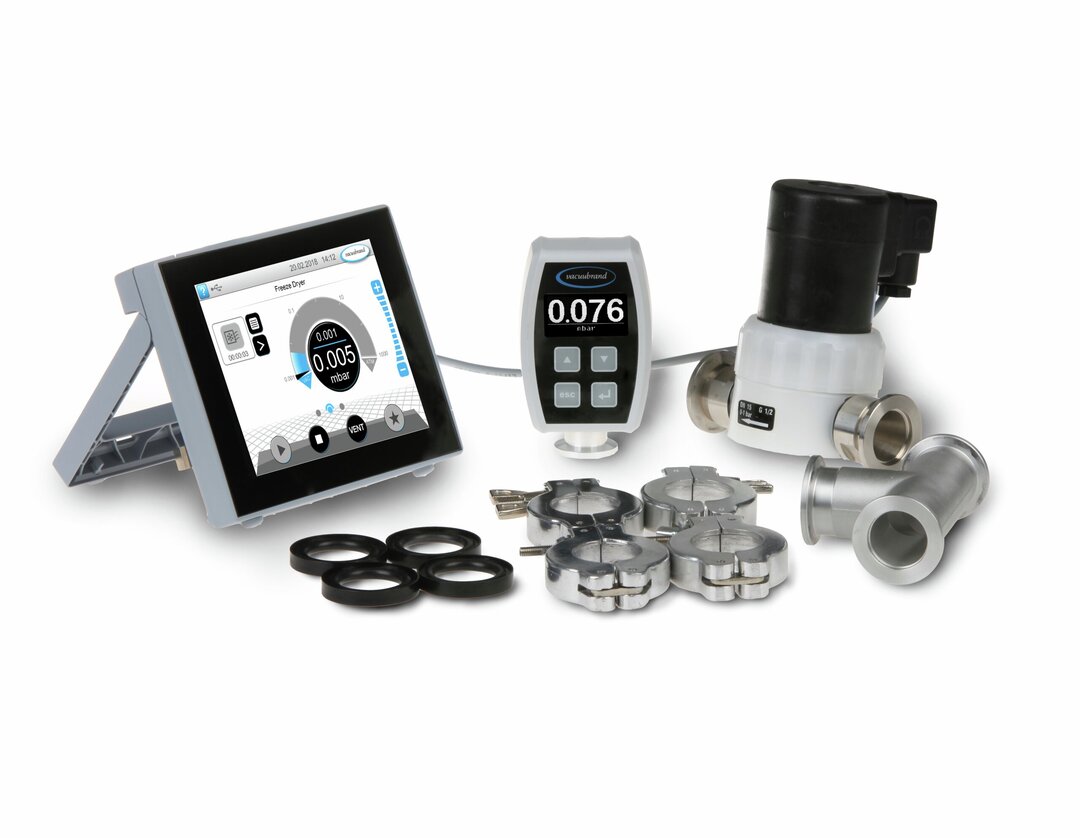

![VACUU·SELECT Paket für Feinvakuumregelung mitVACUU·VIEW extended für KF DN 16, mitVakuum-Regelventil VV-B 15C, T-Stück, SW DN 10und weitere Anschlussteile DN 16,100-230V / 50-60Hz, Stecker CEE/CH/UK/US/AUS]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Paket Feinvakuumregelung- Regelung bis 10-3 mbar
- Automatische Siedepunktserkennung
- Vordefinierte Vakuumprozesse

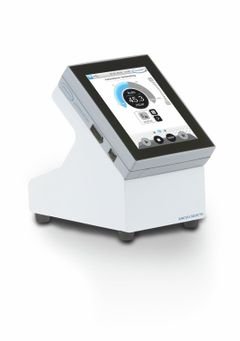

![VACUU·SELECT Kompakt-Controller Tischversion,mit Saugleitungsventil, PVDF/Fluorelastomer,100-230V / 50-60Hz, Stecker CEE/CH/UK/US/AUS/CN]()
