MV 2 NTMembranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- hohes Saugvermögen bis nahe an das Endvakuum
- besonders gutes Endvakuum
- sehr leiser und vibrationsarmer Betrieb
- lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
0.5 mbar
Max. Saugvermögen 50Hz
2.2 m3/h
Membranpumpe im Einsatz
Vierstufige Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen von Gasen und erreichen ein besonders gutes Endvakuum. Durch die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe eröffnet sich ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Die neue Reihe NT bietet einen besonders leisen und vibrationsarmen Betrieb, hohe Gasdichtigkeit und verbesserte Leistungsdaten. Durch die hochflexiblen FPM-Doppelmembranen mit Gewebeverstärkung wird eine sehr hohe Membranlebensdauer erreicht. Vierstufige Membranpumpen sind ideal zum kontinuierlichen, kontaminationsfreien Evakuieren und Abpumpen nicht-aggressiver Gase bei sehr hohen Vakuumanforderungen wie in der Physik und Analytik. Dank ihres besonders guten Endvakuums können diese Pumpen häufig Drehschieberpumpen ersetzen. Eine ganz typische Anwendung ist die Verwendung als Vorvakuumpumpe für Turbomolekular-Drag-Pumpen.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2.2 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.4 cfm | technische Abbildung |
| Endvakuum | 0.5 mbar / 0.4 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 4 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Kleinflansch KF DN 16 | |
| Anschluss druckseitig | Schalldämpfer / G1/4" | |
| Nennleistung in kW | 0.25 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 328 mm | |
| Abmessung B in mm | 239 mm | |
| Abmessung H in mm | 198 mm | |
| Gewicht in kg | 16.4 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![Spannring, Aluminium, KF DN 10/16]()
KF DN 10/16 Spannring für Kleinflansch- Schnellverbindung
- Nennweite KF DN 10/16 mm
- Material Aluminium
![Außenzentrierring KF DN 10/16,mit Dichtring NBR]()
KF DN 10/16 Universal-Zentrierring für Kleinflansch- Nennweite KF DN 10/16
- Material PBT
- Material Dichtung NBR
![Kleinflansch mit SchlauchwelleDN 16/DN 10, PP]()
KF DN 16 / DN 10 mm Kleinflansch mit Schlauchwelle- Schlauchwelle
- Nennweite KF DN 16 mm
- Material PP
![Dichtungssatz für MD 4 NT, MV 2 NT,MD 4 NT VARIO, MV 2 NT VARIO]()
MD 4 NT / MV 2 NT / MD 4 NT VARIO / MV 2 NT VARIO Dichtungssatz- Komplettset
- Original Ersatzteile
- Einfache Montage
Das könnte ebenfalls passend für Sie sein
-

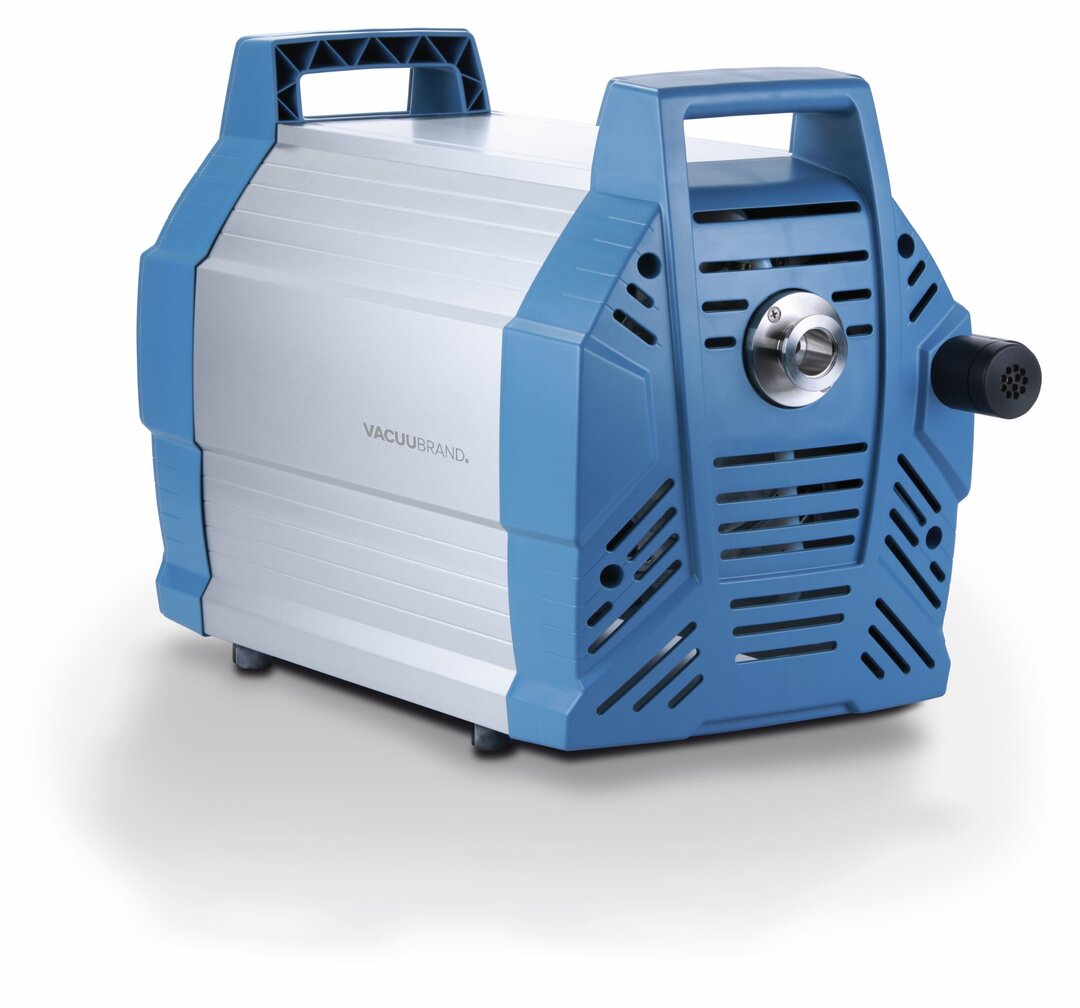

![MV 10 NT Membranpumpe]()
