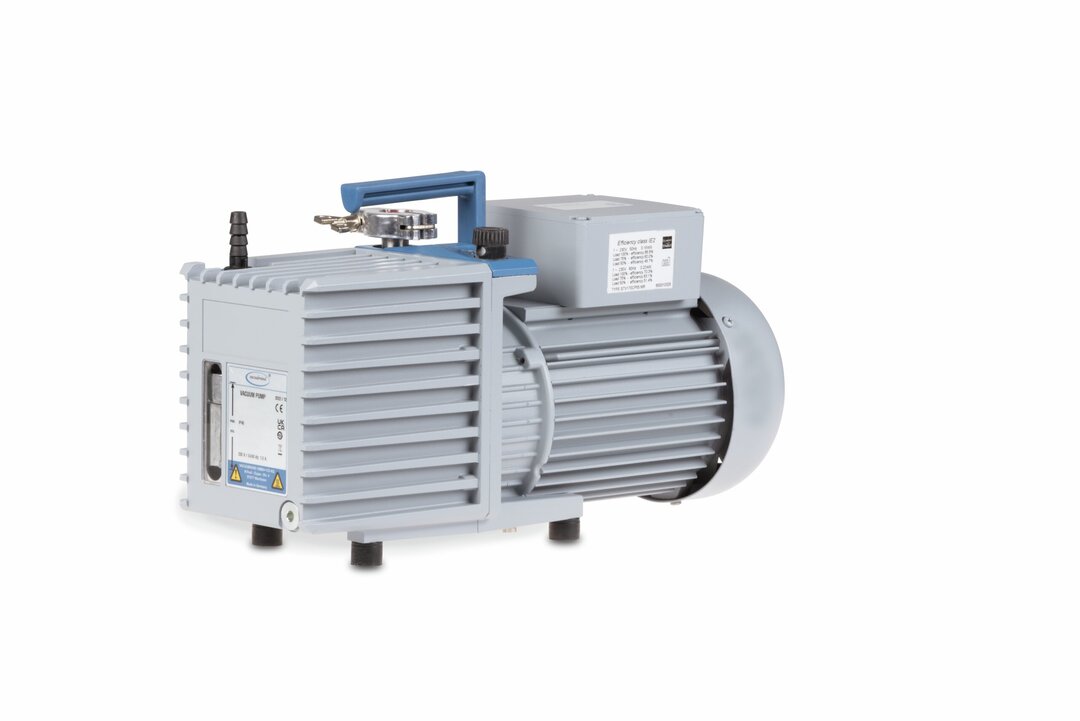

RZ 6Drehschieberpumpe
Überblick
- hohes Saugvermögen bis nahe an das Endvakuum
- hohe Wasserdampfverträglichkeit durch wirksamen Gasballast; auch mit Gasballast noch sehr gutes Endvakuum
- vakuumdicht abschaltend ohne Saugstutzenventil
- lange Ölwechselintervalle durch großes nutzbares Ölvolumen
- einfache Wartung durch Teleskopbauweise
Endvakuum
2 x 10-3 mbar
Endvakuum mit Gasballast
1 x 10-2 mbar
Max. Saugvermögen 50Hz
5.7 m3/h
Drehschieberpumpe im Einsatz
Diese leistungsstarken Drehschieberpumpen sind hervorragend in Abmessungen und Gewicht. Sie sind ideal für Anwendungen in Labor und Betrieb, bei denen ein sehr gutes Endvakuum bei mittlerem bis erhöhtem Gasdurchsatz erreicht werden muss. Die zweistufige Drehschieberpumpe RZ 6 ist auch in verschiedenen Paketen mit passendem Zubehör wie Auspuff-Filter FO und Ventil VS 16 erhältlich. Drehschieberpumpen werden für ein Prozessvakuum von wenigen mbar bis 10-3 mbar eingesetzt. Typische Anwendungen sind Entgasen, Gefriertrocknung, Feinvakuumdestillation und Trockenschränke.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 5.7 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 4.0 cfm | technische Abbildung |
| Endpartialdruck ohne GB in mbar | 4 x 10-4 mbar | |
| Endvakuum | 2 x 10-3 mbar / 1.5 x 10-3 torr | |
| Endvakuum mit Gasballast | 1 x 10-2 mbar / 0.75 x 10-2 torr | |
| Anzahl Stufen | 2 | |
| Vakuumanzeige / -controllertyp | 17 | |
| Wasserdampfverträglichkeit in mbar | 40 mbar | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 12 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Ölfüllung min. in l | 0.34 l | |
| Ölfüllung max. in l | 0.73 l | |
| Anschluss saugseitig | Kleinflansch KF DN 16 | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Nennleistung in kW | 0.18 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 420 mm | |
| Abmessung B in mm | 156 mm | |
| Abmessung H in mm | 240 mm | |
| Gewicht in kg | 17.0 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| NRTL Zertifizierung | Nein | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Ölfüllung und Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
