FO R 2/2.5/5/6Auspuff-Filter
Überblick
- sehr hoher Abscheidegrad nahe 100 %
- optimale Kontrolle durch Klarsicht-Auffangbehälter
- einfacher Ölablass
- direkte Montage auf der Auslassöffnung am Ölkasten
- integriertes Überdruckventil als Berstschutz bei verstopftem Filter
Artikelnr.
20698003
Auspuff-Filter im Einsatz
Auspufffilter FO R 2 / 2.5 / 5 / 6
Abgase von Drehschieberpumpen enthalten stets Ölnebel. Diese sind für den Anwender äußerst unangenehm oder schädlich. VACUUBRAND Auspuff-Filter scheiden am Pumpen-Endvakuum nahe 100 % des Ölnebels ab. Der Ölanteil ist von den Betriebsbedingungen wie Arbeitsdruck, Gasballast und Pumpentemperatur abhängig. Bei verkürzten Standzeiten des Filterelementes durch Lösemittelanteile im Öl empfehlen wir Keramik-Filterelemente (auf Anfrage).Technische Daten und Abbildungen
| Umgebungstemp., obere Grenze, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, in °C | 10 °C | |
| Abmessung L (ggf. Durchmesser) in mm | 119 mm | |
| Abmessung B in mm | 80 mm | |
| Abmessung H in mm | 181 mm | |
| Anschluss Einlass (Abscheider, Fallen) | direkt montierbar | |
| Anschluss Auslass (Abscheider, Fallen) | Schlauchwelle DN 10 mm | |
| Vorgesehen für VAC-Pumpen: | RE 2, RZ 2, RE 2.5, RZ 2.5, RE 5, RZ 5, RE 6, RZ 6 | |
| FO: Max. zulässiger Volumenstrom in m3/h | 6 m3/h | |
| Max. Sammelvolumen Kondensatbehälter/Auffangbehälter in ml | 180 ml |
Downloads
Auspufffilter FO R 2 / 2.5 / 5 / 6
Das könnte ebenfalls passend für Sie sein
-
![Abscheider AK für RE/RZ 2 und RE/RZ 2.5]()
AK for RE/RZ 2/2.5 Abscheider- Kompakt & leckdicht
- Guter Leitwert
- Einfacher Kondensatablass
![Abscheider AK für RE/RZ 5 und RE/RZ 6 und RE/RZ 2.5]()
AK for RE/RZ 5/6/2.5 Abscheider- Kompakt & leckdicht
- Guter Leitwert
- Einfacher Kondensatablass

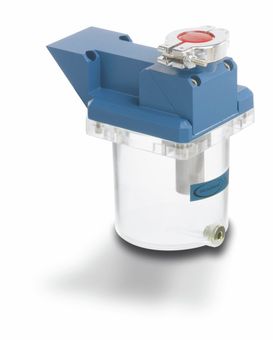

![Abscheider AK R 8 / 9 / 16Anschluß KF DN 25]()
