RE 2.5Drehschieberpumpe
Überblick
- hohes Saugvermögen bis nahe an das Endvakuum
- auch mit Gasballast noch sehr gutes Endvakuum
- vakuumdicht abschaltend ohne Saugstutzenventil
- lange Ölwechselintervalle durch großes nutzbares Ölvolumen
- einfache Wartung durch Teleskopbauweise
Endvakuum
3 x 10-1 mbar
Endvakuum mit Gasballast
8 x 10-1 mbar
Max. Saugvermögen 50Hz
2.3 m3/h
Drehschieberpumpe im Einsatz
Die einstufigen Pumpen RE 2.5 sind leistungsstarke Drehschieberpumpen mit kompakter Bauweise und geringem Gewicht. Sie sind ideal für Anwendungen in Labor und Betrieb, bei denen ein gutes Endvakuum bei mittlerem Gasdurchsatz erreicht werden muss. Typische Anwendungen sind Gefriertrocknung, Feinvakuumdestillation und Evakuierung kleiner Volumina z. B. für die Nutzung von µ-Fokus Röntgenröhren oder zur Befüllung mit reinen Gasen.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2.3 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.65 cfm | technische Abbildung |
| Endpartialdruck ohne GB in mbar | 3 x 10-1 mbar | |
| Endvakuum | 3 x 10-1 mbar / 2.3 x 10-1 torr | |
| Endvakuum mit Gasballast | 8 x 10-1 mbar / 6 x 10-1 torr | |
| Anzahl Stufen | 1 | |
| Vakuumanzeige / -controllertyp | 17 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 12 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Ölfüllung min. in l | 0.40 l | |
| Ölfüllung max. in l | 1.00 l | |
| Anschluss saugseitig | Kleinflansch KF DN 16 | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Nennleistung in kW | 0.1 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 390 mm | |
| Abmessung B in mm | 156 mm | |
| Abmessung H in mm | 240 mm | |
| Gewicht in kg | 12.8 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 48 dBA | |
| NRTL Zertifizierung | Nein | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Ölfüllung und Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
![Metallschlauch, Edelstahl, KF DN 16,Länge 1000 mm]()
KF DN 16, 1000 mm Edelstahlschlauch mit Kleinflanschen- Edelstahl
- Nennweite KF DN 16 mm | Länge 1000 mm
- Leckrate 1 x 10-9 mbar l/s
![Abscheider AK für RE/RZ 5 und RE/RZ 6 und RE/RZ 2.5]()
AK for RE/RZ 5/6/2.5 Abscheider- Kompakt & leckdicht
- Guter Leitwert
- Einfacher Kondensatablass
![Auspufffilter FO R 2 / 2.5 / 5 / 6]()
FO R 2/2.5/5/6 Auspuff-Filter- Sehr hoher Abscheidegrad nahe 100 %
- Klarsicht-Auffangbehälter
- Einfacher Ölablass
![VACUU·SELECT Paket für Feinvakuumregelung mitVACUU·VIEW extended für KF DN 16, mitVakuum-Regelventil VV-B 15C, T-Stück, SW DN 10und weitere Anschlussteile DN 16,100-230V / 50-60Hz, Stecker CEE/CH/UK/US/AUS]()
VACUU·SELECT + VACUU·VIEW extended, KF DN 16 Paket Feinvakuumregelung- Regelung bis 10-3 mbar
- Automatische Siedepunktserkennung
- Vordefinierte Vakuumprozesse
![VACUU·SELECT Paket für Feinvakuumregelungmit Pirani-Sensor, für KF DN 16,mit Vakuum-Regelventil VV-B 15C, T-Stück,SW DN 10 und weitere Anschlussteile DN 16,100-230V / 50-60Hz, Stecker CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT + VSP 3000, KF DN 16 Paket Feinvakuumregelung- Regelung bis 10-3 mbar
- Automatische Siedepunktserkennung
- Vordefinierte Vakuumprozesse
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![Kleinflansch mit SchlauchwelleDN 16/DN 10, PP]()
Das könnte ebenfalls passend für Sie sein
-

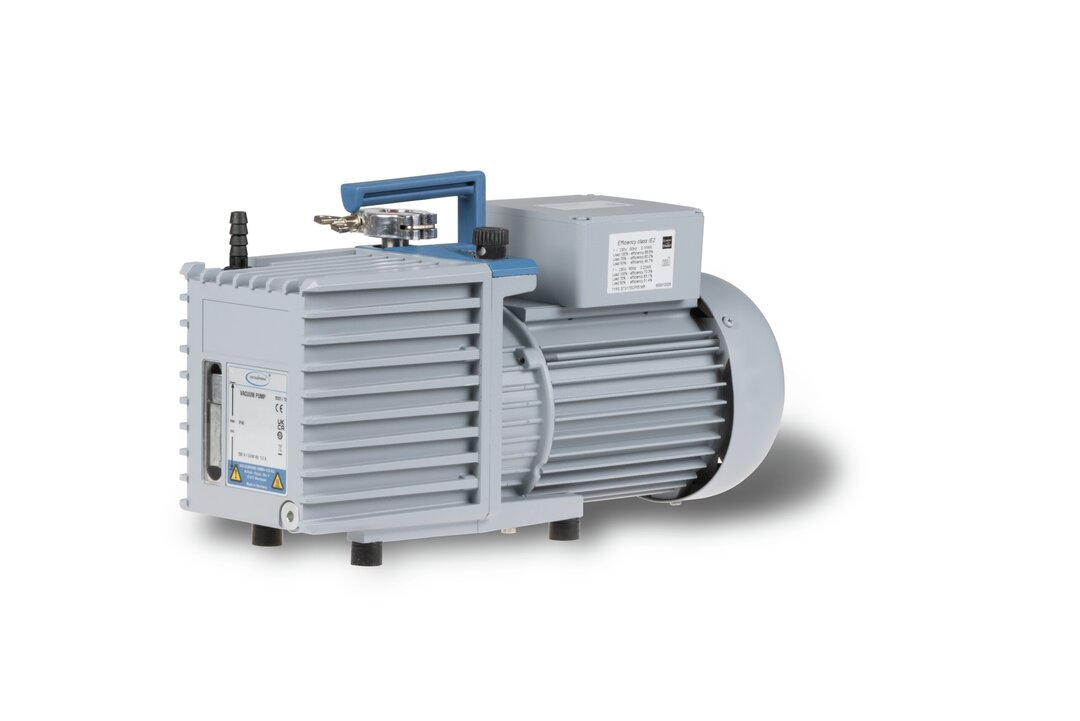

![RE 6 Rotary vane pump]()
