MD 1 VARIO-SPVARIO®-SP Membranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- hohes Saugvermögen bis nahe an das Endvakuum
- VARIO®-SP = drehzahlvariabel: Schnelles Abpumpen mit erhöhter und Vakuumhalten mit reduzierter Drehzahl. Sehr leistungsfähig und zugleich äußerst kompakt
- sehr leiser und vibrationsarmer Betrieb, insbesondere bei reduzierter Drehzahl
- kundenspezifisch anpassbar
Endvakuum
1 mbar
Max. Saugvermögen 50Hz
1.8 m3/h
VARIO®-SP Membranpumpe im Einsatz
Die dreistufige Membranpumpe MD 1 VARIO-SP erreicht durch den drehzahlvariablen Antrieb wesentlich bessere Werte für Saugvermögen und Endvakuum als die vergleichbare Pumpe mit konstanter Drehzahl. Durch den elektronischen (wartungsfreien) 24 V Gleichspannungsantrieb ist sie unabhängig von der jeweiligen Netzspannung. Zugleich ist sie sehr kompakt und daher prädestiniert für Einbausituationen. Dieser Pumpentyp zeichnet sich auch durch besondere Laufruhe und eine lange Lebensdauer der Membranen aus. Die MD 1 VARIO-SP ist ideal zum kontinuierlichen, ölfreien Evakuieren und Abpumpen nicht-aggressiver Gase. Die Drehzahl ist fest oder von außen durch elektronische Signale einstellbar, kann also an die jeweilige Prozessanforderung angepasst werden. Die äußerst kompakte Bauweise und die variablen Befestigungsmöglichkeiten machen die VARIO®-SP zur idealen Einbau- und Systempumpe. Für besondere Einbausituationen sind die Pumpen individuell nach Kundenwunsch anpassbar.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 1.8 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.06 cfm | |
| Endvakuum | 1 mbar / 0.75 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 3 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 6 mm | |
| Anschluss druckseitig | Schalldämpfer / G1/8" | |
| Nennleistung in kW | 0.064 kW | |
| Minimale Drehzahl VARIO in min-1 | 200 min-1 | |
| Maximale Drehzahl in min-1 | 2400 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 223 mm | |
| Abmessung B in mm | 143 mm | |
| Abmessung H in mm | 163 mm | |
| Gewicht in kg | 4.1 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 37 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit 2 m Kabel mit offenen Litzen, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 24 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | DC |
Downloads
Zubehör
-
![Vakuumschlauch DN 6, Kautschuk,Preis per Meter]()
DN 6 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 6 mm
- Meterware
![Einschraubflansch, Edelstahl,DN 16 KF/A-G 1/8"]()

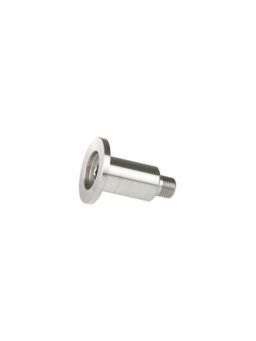

KF DN 16 / G1/8" Einschraubflansch, Edelstahl- Material Edelstahl
