PC 3002 VARIO select EK PeltronicVARIO® Chemie-Pumpstand
Überblick
- Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche und vordefinierten Vakuumprozessen vereinfacht die Arbeit im Labor
- automatische Siedepunkterkennung und Anpassung des Vakuums für kurze Prozesszeiten
- kompakt und leistungsfähig, gutes Endvakuum auch mit geöffnetem Gasballastventil
- sehr leiser, vibrationsarmer Betrieb und besonders lange Wartungsintervalle
- ausgezeichnete Umweltverträglichkeit durch effiziente Lösemittelrückgewinnung ohne externes Kühlmedium
Endvakuum
7 mbar
Endvakuum mit Gasballast
12 mbar
Max. Saugvermögen 50Hz
2.8 m3/h
VARIO® Chemie-Pumpstand im Einsatz
VARIO® Pumpen und Pumpstände regeln das Vakuum punktgenau über die Drehzahl der Vakuumpumpe. Als Basispumpe dient die MZ 2C VARIO select. Sie erfüllt die mittleren Laborvakuumanforderungen für die meisten Lösemittel. Mit seiner grafischen Bedienoberfläche bietet der integrierte Vakuum-Controller VACUU·SELECT vordefinierte Vakuumprozesse für alle gängigen Laboranwendungen. Bei Lösemittelverdampfung wird der Siededruck selbstständig erkannt und dem Prozessverlauf angepasst. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln. Durch die VARIO®-Regelung läuft die Pumpe nicht schneller als nötig. Das verlängert die Wartungsintervalle und macht den Pumpstand flüsterleise. Der saugseitige Abscheider aus Glas mit Schutzbeschichtung hält Partikel und Tröpfchen zurück. Der druckseitige Emissionskondensator ermöglicht die nahezu hundertprozentige Rückgewinnung von Lösemitteln für aktiven Schutz der Umwelt. Typische Anwendungen sind alle Verdampfungsprozesse. Diese lassen sich vollautomatisch und zugleich beschleunigt oder besonders schonend ausführen. Die VARIO®-Regelung verhindert Siedeverzüge sowie Aufschäumen und ermöglicht dadurch eine hohe Prozesssicherheit. Die Regelung erlaubt jederzeit eine automatische Nachführung des Vakuums und selbständige Anpassung an sich ändernde Prozessbedingungen. Mit dem Bussystem VACUU·BUS® können auch komplexe Vakuumanlagen bedienerfreundlich betrieben werden.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2.8 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.65 cfm | |
| Endvakuum | 7 mbar / 5 torr | |
| Endvakuum mit Gasballast | 12 mbar / 9 torr | |
| Anzahl Zylinder | 2 | |
| Anzahl Stufen | 2 | |
| Vakuumanzeige / -controllertyp | VACUU·SELECT | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Nennleistung in kW | 0.53 kW | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 402 mm | |
| Abmessung B in mm | 361 mm | |
| Abmessung H in mm | 457 mm | |
| Gewicht in kg | 22 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 43 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Nein | |
| Lieferumfang | Pumpstand mit beigepacktem Emissionskondensator Peltronic, mit Anleitung, ohne Netzkabel. | |
| Nennspannung Bereich 1 (in V) | 200-230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Schnittstelle | Ethernet (RJ45): Modbus TCP / USB (Typ A): Datenübertragung, Software-Update, RS-232 (zusätzlicher Adapter erforderlich) |
Downloads
Zubehör
-
![VACUU·SELECT Benutzermanagement]()
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![VACUU·LAN® Einstellwinkel 90°für PTFE-Schlauch DN 10/8mm]()
Einstellwinkel 90°- Individuelle Konfiguration
- Bedarfsgerechtes Vakuum
- Hohe Flexibilität
![Füllstandssensor komplett fürRundkolben 500 mlZertifizierung (NRTL): C/US]()
Das könnte ebenfalls passend für Sie sein
-
![MZ 2C NT Chemie-Membranpumpe]()
MZ 2C NT Chemie-Membranpumpe- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig
![MZ 2C NT +2AK Chemie-Vakuumsystem]()
MZ 2C NT +2AK Chemie-Vakuumsystem- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig
![MZ 2C NT +AK+EK Chemie-Vakuumsystem]()
MZ 2C NT +AK+EK Chemie-Vakuumsystem- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig

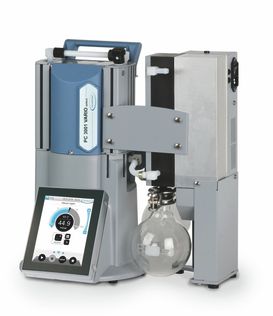

![VARIO Chemie-Pumpstand,PC 3001 VARIO select EKP,mit Emissionskondensator Peltronic,100-120V / 200-230V / 50-60Hz, ohne Netzkabel]()
